八辐笼式无人机中心机架结构设计

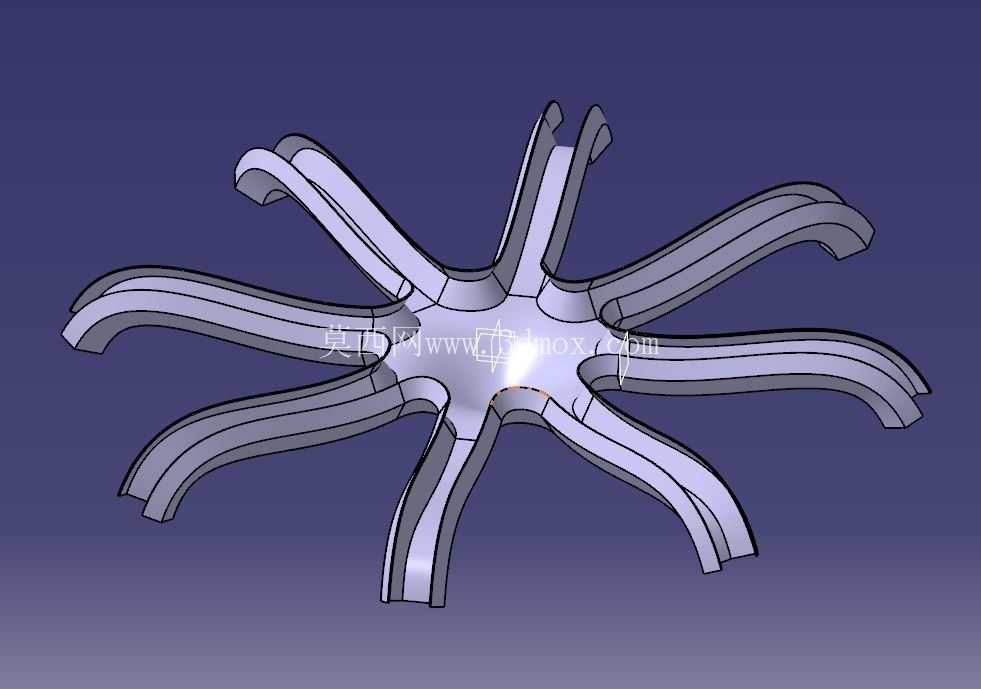

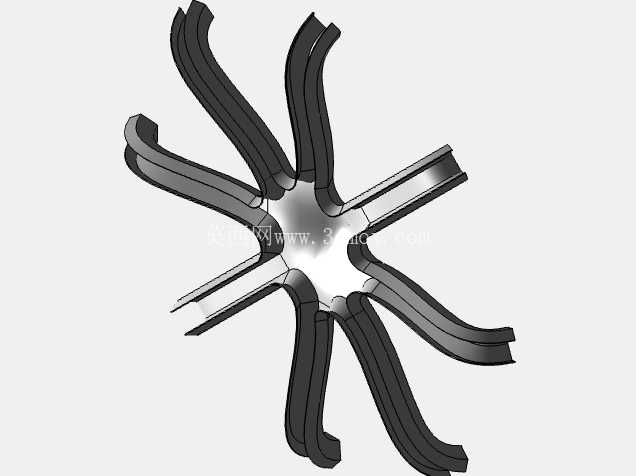

　　从结构设计逻辑来看，中心区域为一体化承力凸台，是整架无人机的核心安装基准，飞控板、电池、电调、GPS模块等核心航电部件全部安装在中心凸台的安装平面上，凸台做了局部加厚处理，能够承受飞行过程中的机动过载，以及轻微碰撞带来的冲击载荷，避免核心安装位变形导致航电部件移位、飞控参数偏移。八根辐条采用等角度放射状布局，相邻辐条夹角为45度，每根辐条都采用弧形外扩的流线型截面，一方面降低飞行过程中的空气阻力，另一方面每根辐条的末端都设计有电机安装座，可直接适配标准规格的无刷电机，安装座上预留了螺丝孔位与走线槽，电机的动力线可以沿着辐条内侧的走线槽排布到中心电调安装位，避免线缆外露在飞行过程中被气流吹动产生晃动，或是被障碍物勾挂。这款八辐条笼式无人机中心承力结构，主要面向室内巡检、狭小空间作业、近距安防侦察这类对碰撞防护有较高要求的应用场景，区别于常规外露旋翼的多旋翼无人机，该结构将旋翼安装臂与中心防护笼做一体化设计，能在飞行过程中碰到墙面、管道、树枝等障碍物时，通过辐条结构分散碰撞冲击力，避免旋翼直接接触障碍物导致炸机，尤其适合在厂房内部管道巡检、仓储盘点、隧道内部探测这类GPS信号弱、障碍物密集的作业环境使用。

　　辐条的截面采用变厚度设计，靠近中心凸台的位置厚度更大，向末端延伸时厚度逐步收窄，这种变截面设计既保证了根部的连接强度，避免大机动飞行时辐条根部出现应力断裂，又能尽可能降低整体结构重量，提升无人机的有效载荷与续航时间。整个笼式结构的辐条之间形成自然的防护空间，旋翼安装在辐条末端后，整个旋翼的旋转平面完全处于辐条构成的防护轮廓内部，当无人机发生侧向碰撞时，最先接触障碍物的是弧形辐条的外侧弧面，弧面的曲面设计能够引导碰撞力沿辐条切线方向分解，而不是直接将冲击力传递到中心机体，同时弧形结构在受到轻微碰撞时能产生微量弹性形变，吸收碰撞能量，不会因为轻微剐蹭就导致结构损坏。

　　从安装边界来看，中心安装平面的尺寸适配主流的小型飞控安装孔距，电池安装位预留了绑带穿过的槽位，可以适配不同容量的锂聚合物电池，辐条末端的电机安装座孔位适配常见的1806、2204级别小型无刷电机，整个机架的外接圆直径控制在常规室内无人机的尺寸范围内，能够通过常规的室内检修通道、管道入口，不会因为防护结构的存在导致整机尺寸过大无法进入狭小作业空间。结构设计时还考虑了重心配平问题，八根辐条的重量做了对称配平，每根辐条的截面尺寸、弧度完全一致，避免因为结构重量不对称导致飞行时出现偏航力矩，降低飞控的校准难度，同时中心承力台的重心位置与整机几何中心重合，电池安装位设计在中心台的下方位置，能够让整机重心落在旋翼升力平面的下方，提升飞行的稳定性，尤其是在悬停作业时，更低的重心能够减少外界气流扰动带来的姿态晃动。

　　辐条的内侧边缘做了圆角过渡处理，没有尖锐的棱角，一方面是避免在装配、维护过程中划伤操作人员，另一方面也能减少应力集中点，提升结构的抗疲劳寿命，在频繁的起降、机动飞行过程中，不会因为应力集中导致辐条出现裂纹。整个结构没有多余的冗余设计，所有的曲面、加厚区域都对应明确的受力需求，没有为了外观增加不必要的装饰性结构，尽可能压缩结构自重，让更多的起飞重量可以分配给任务载荷与电池，提升实际作业的续航时间与载荷能力，适配室内巡检用的小型摄像头、气体检测传感器等常见任务设备的安装需求。
