双安装孔带轴孔支撑固定机械构件

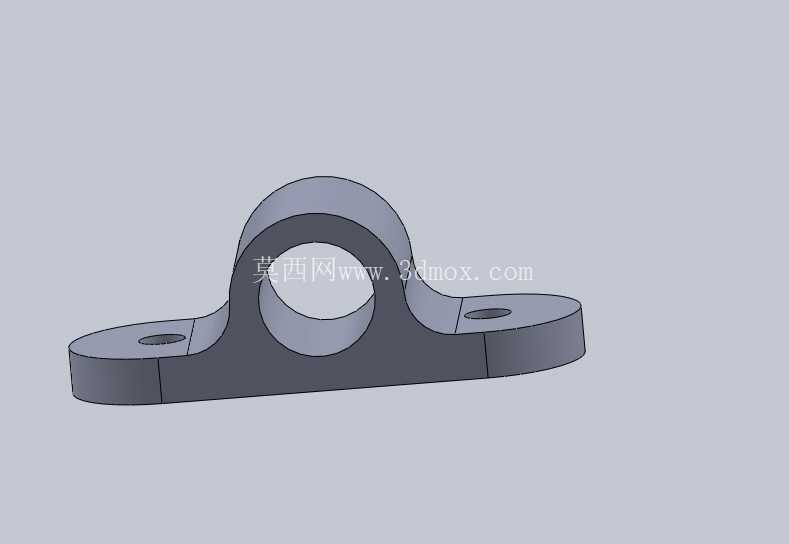

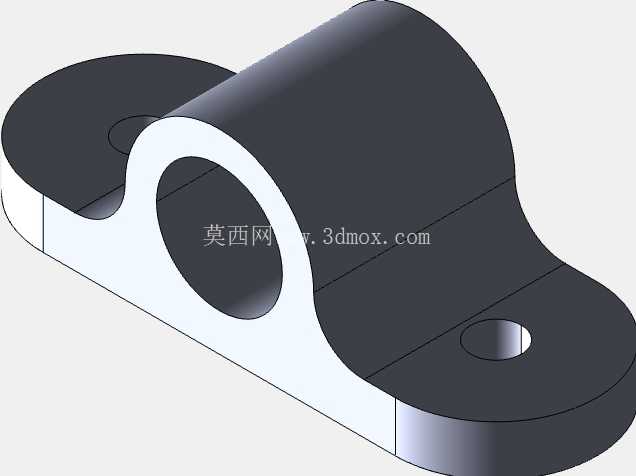

　　在轻工输送线、小型自动化装配工位、非标工装夹具的搭建过程中，这类带双侧安装耳的轴支撑构件是十分常见的基础连接件，主要承担旋转轴类零件的径向支撑、限位作用，避免轴系运转过程中出现径向窜动，保障传动环节的同轴度稳定性。从结构设计来看，构件主体为中间凸起的半环形轴孔座，两侧延伸出平直的安装翼板，翼板上各开设一个同轴度经过校准的通孔，用于穿装螺栓完成与安装基面的锁紧固定。中间的轴孔为整圆贯通设计，孔壁加工预留了足够的壁厚，能够承受中等载荷下的轴系径向作用力，不会因为长期受载出现孔壁变形、开裂的问题。

　　两侧翼板与中间轴孔座的过渡位置采用了圆弧过渡结构，而非直角衔接，这一设计细节能够有效降低应力集中系数，在承受交变载荷或者冲击载荷时，避免过渡位置出现应力断裂的失效情况，提升构件的整体疲劳强度。从安装边界来看，两侧翼板的底面为共面加工面，平面度控制在合理公差范围内，能够保证安装后与基面完全贴合，不会出现安装翘曲导致轴孔偏斜的问题；两个安装孔的中心距按照常用安装基面的孔位标准设计，适配多数通用型材台面、工装基板的预装孔位，不需要现场二次扩孔调整，能够直接完成装配。轴孔的内径尺寸适配常规直径的光轴、销轴类零件，孔壁表面粗糙度满足滑动配合或者加装轴套的公差要求，既可以直接作为滑动支撑面使用，也可以压入铜套、直线轴承来适配更高转速、更低摩擦阻力的轴系运转需求。在实际应用场景中，这类构件常被用在小型皮带输送机的从动辊支撑端、手动工装夹具的转轴固定位、小型翻盖设备的铰接支撑点，也可以作为气动摆台的辅助支撑座，承担摆臂的转轴限位作用。

　　设计过程中需要重点校核几个关键参数：首先是轴孔中心到安装基面的高度尺寸，这个尺寸直接决定了装配后轴系的中心高，需要和配套的传动件中心高匹配，避免出现传动带跑偏、齿轮啮合错位的问题；其次是两侧安装孔的位置度公差，若两个孔的相对位置偏差过大，装配时会出现螺栓强行穿入导致的构件内应力，长期使用后会出现安装松动、轴孔偏磨的问题；另外翼板的厚度需要根据额定载荷计算确定，厚度过薄会导致锁紧螺栓时翼板变形，厚度过大则会造成材料浪费、整体重量增加，不符合轻量化设计的要求。

　　这类构件的材质通常选用普通碳素结构钢或者铸铁，根据使用场景的载荷特性选择，载荷较小、无冲击的场景可以选用铝合金材质降低整体重量，有腐蚀环境的使用场景则可以选用不锈钢材质或者做表面防腐处理。在三维建模过程中，需要先确定轴孔的中心高作为基准，再向两侧延伸绘制翼板轮廓，过渡圆弧的半径需要根据壁厚合理选择，避免圆弧过小导致应力集中，同时要对所有锐边做倒角处理，既避免装配时割伤操作人员，也能去除加工毛刺提升装配精度。建模时需要注意安装孔的沉头设计，若使用内六角螺栓安装，需要在翼板上表面加工对应规格的沉头孔，保证螺栓安装后头部不突出翼板表面，避免和周边运动部件发生干涉。这类支撑构件虽然结构简单，但是在整套设备的传动环节中起到的作用十分关键，一旦出现失效，会直接导致轴系卡滞、传动中断，严重时甚至会损坏周边的精密传动部件，因此设计阶段的公差匹配、强度校核都需要结合实际使用工况严谨计算，不能因为结构简单就忽略设计细节。
