铝型材搭建三轴直角坐标运动机架结构

　　这套铝型材搭建的三轴直角坐标运动机架，是自动化产线中做点位移栽、工位取放作业的常用承载结构，日常在3C电子小件分拣、五金零件上下料、工装工位移位的场景里出镜率极高，区别于关节型机器人的大空间作业特性，这类直角坐标机架的运动路径完全沿正交轴方向规划，重复定位精度可控，调试逻辑简单，对于固定节拍的直线往复作业适配性极强。从结构布局来看，整套机架采用标准工业铝型材做主体框架搭建，型材的槽道设计可以兼容各类紧固件的后期调整，不需要做额外的焊接加工，现场组装时只需要按照预设的孔位锁紧角件和螺栓即可，后期如果需要调整行程范围，只需要更换对应长度的型材就能完成改造，相比焊接钢结构机架，改造周期能缩短七成以上，也不会出现焊接应力变形导致的装配精度偏差问题。

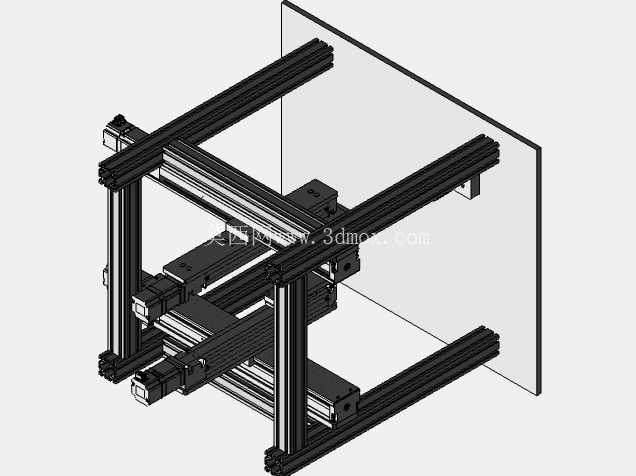

　　三个正交运动轴的布局采用经典的悬臂式正交排布，X轴作为长行程方向固定在背部立装型材面上，承担Y轴和Z轴整体的横向移动负载，Y轴跨接在X轴的滑座上，负责前后方向的进给，Z轴垂直挂载在Y轴滑座上，完成垂直方向的升降动作，每个轴的传动端都预留了伺服电机和丝杆或者同步带传动的安装位，设计时已经考虑了传动部件的同轴度调整空间，滑座和型材导轨的配合面预留了刮屑板的安装槽，在多尘的车间环境里能减少铝屑、粉尘进入导轨副，延长线性部件的使用寿命。

　　在安装边界的设计上，背部的立装型材面做了加厚的连接角码加固，因为悬臂结构在Z轴伸出到最大行程时会产生倾覆力矩，加固角码的排布按照力矩分布做了等间距设置，能把滑座传递的倾覆力均匀分散到整个背部框架上，避免单点受力导致的型材变形。机架底部的型材框架预留了脚杯和脚轮的安装孔位，用户可以根据现场的固定需求选择调平脚杯做刚性固定，或者安装福马轮做工位间的移动调整，框架的侧面和底部都预留了电气线槽的安装槽位，走线时可以把伺服电机的动力线、编码器线、传感器信号线全部藏在线槽内，避免运动过程中线缆拖拽剐蹭。

　　从设计思路上看，这套结构没有做冗余的异形加工件，全部采用标准件拼接，所有连接位置的孔位都按照型材的标准孔距做阵列设计，装配时不需要做二次配钻，普通的装配工人按照装配图纸就能完成整套机架的搭建，不需要专业的铆焊或者机加工设备配合。每个轴的行程限位位置都预留了光电传感器和硬限位撞块的安装位，软限位通过伺服参数设置行程范围，硬限位作为最后一道安全防护，避免滑座超程脱轨。在实际选型适配时，用户可以根据自身的负载重量选择对应截面的铝型材，比如负载在5公斤以内的小件取放，选用4040规格的型材就能满足刚性要求，如果负载超过10公斤，就可以更换6060规格的型材做X轴的主梁，不需要改动整体的连接结构，互换性极强。这类机架的日常维护也非常简便，只需要定期给导轨和传动部件加注润滑脂，检查连接螺栓的锁紧力矩即可，没有复杂的维护点位，适合中小规模的自动化设备集成商快速搭建样机，缩短设备的开发周期，也能降低非标设计的出错概率，因为所有的型材连接方式都是经过大量现场验证的成熟结构，不需要重新做力学仿真验证，只需要根据实际行程调整型材长度就能快速出图加工。
