NASA方形剃刀鼓挖掘作业部件结构设计

这款方形剃刀鼓是面向地外天体表层风化层采样作业开发的轻量化挖掘执行部件，整体采用碳纤维材质一体化成型设计，核心功能是完成松散风化层的快速采集与可控释放，适配小型星表探测平台的搭载需求。从实际作业场景来看，这类部件主要应用在行星探测的表层土壤采样环节，不同于常规地面挖掘设备的大负载作业需求，星表作业场景对部件自重、作业效率、功耗控制都有极为严苛的要求，碳纤维材质的选用正是为了在保证结构强度的前提下，最大限度降低部件自身重量，减少探测平台的载荷负担。

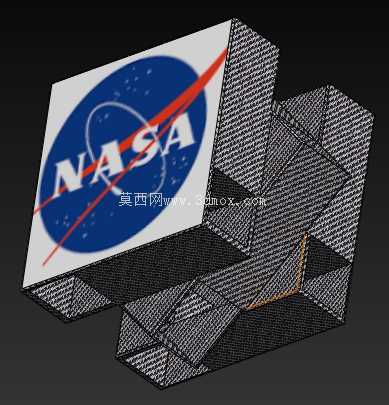

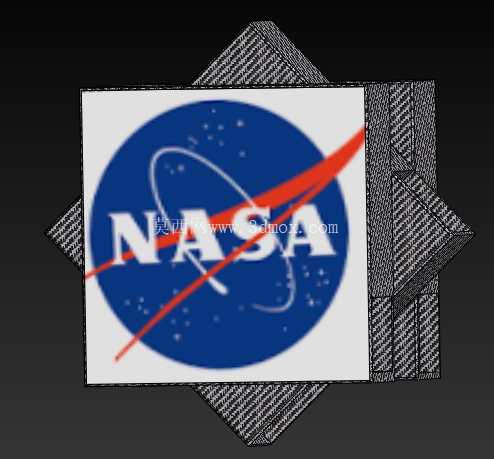

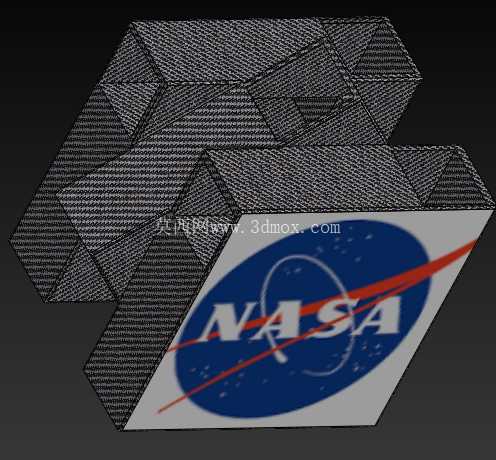

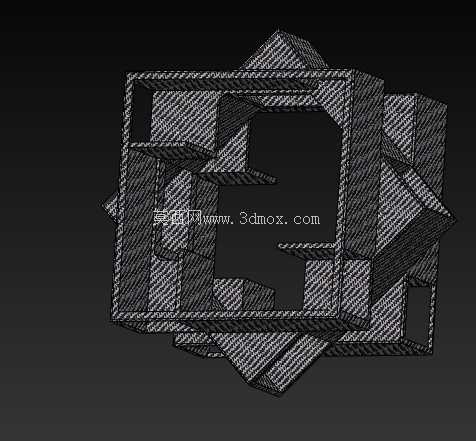

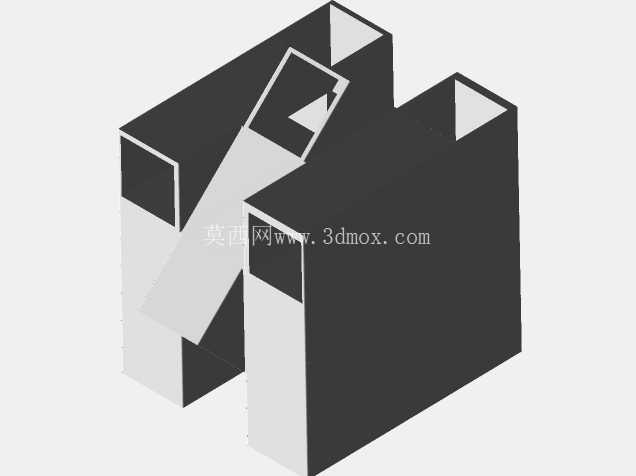

结构设计上，鼓体采用方形截面构型，区别于传统圆形挖掘鼓的作业逻辑，方形结构的每个边角位置都设计有切入式切口，作业过程中鼓体转动时，边角切口能够以更小的切入阻力插入风化层，相比圆形鼓体的滑切效应，方形结构的切入角度更稳定，能够有效提升对压实度不均的风化层的采集效率，避免出现表层打滑、采集量不足的问题。鼓体的实体结构设计没有采用多余的镂空减重方案，是考虑到星表环境下的微尘防护需求，一体化实体结构能够减少微尘进入转动副的风险，降低作业过程中的故障概率，同时实体结构的抗冲击性能更优，能够应对作业过程中可能碰到的小块硬质岩屑的冲击，避免结构出现破损。

从作业逻辑来看，采集阶段鼓体按照设定方向转动，边角切口切入风化层后，会将松散的风化层物料带入鼓体的容置空间内，当需要释放采集到的物料时，只需控制鼓体反向转动，依靠物料自身重力以及转动过程中的离心力，就能将容置空间内的风化层完全排出，不需要额外设置卸料推板等辅助机构，大幅简化了整体结构的复杂度，减少了故障点。这种正反转控制采集与卸料的逻辑，不需要额外的执行机构配合，仅依靠鼓体自身的转动就能完成全流程作业，能够有效降低驱动系统的配置要求，适配小型探测平台有限的动力输出能力。

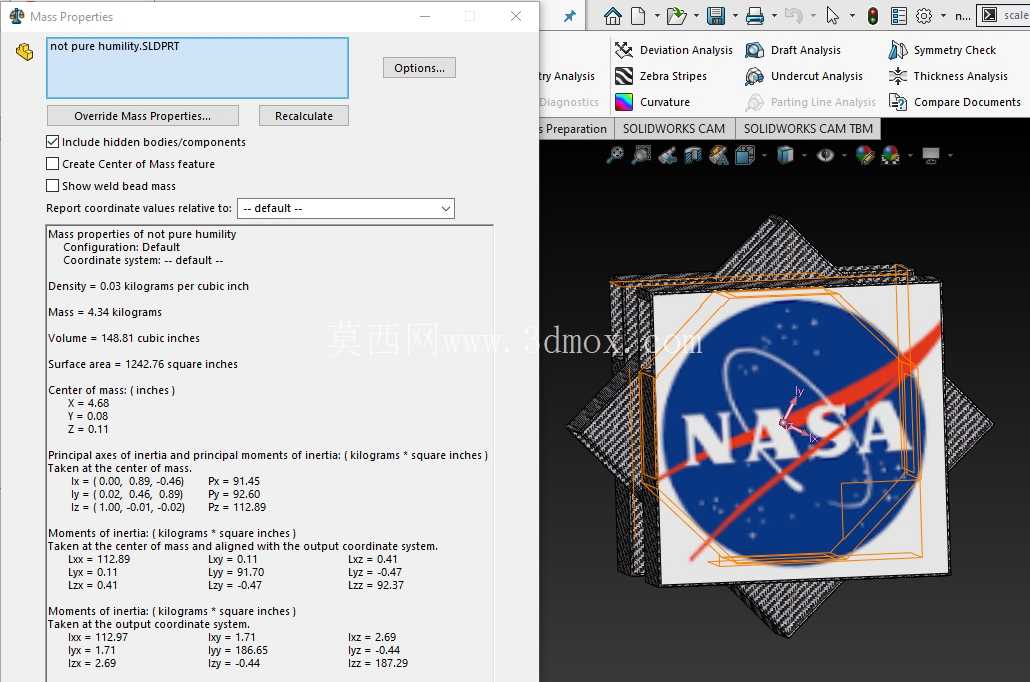

尺寸边界方面，这款剃刀鼓的最大铲子宽度为108毫米，整体直径366毫米，轴向长度226.6毫米，整体容积分量为22升，作业状态下整体重量控制在4.34公斤，安装接口适配常规的回转驱动单元，安装时需要保证鼓体的转动轴线与探测平台的行进方向保持垂直，预留的转动间隙不小于15毫米，避免鼓体转动过程中与平台机架发生运动干涉。安装边界的设计充分考虑了小型探测平台的搭载空间，整体尺寸紧凑，不需要对平台原有结构做大幅改动就能完成适配，接口采用标准化的法兰连接形式，能够快速完成拆装更换，适配不同的作业任务需求。

从实际工程应用的角度来看，这类轻量化挖掘部件的设计思路，核心是在有限的重量和尺寸约束下，最大化作业效率与可靠性，摒弃了传统地面挖掘设备冗余的结构设计，每一处构型都服务于实际作业需求：方形鼓体的边角切口优化切入性能，实体结构兼顾强度与防尘需求，正反转作业逻辑简化驱动结构，碳纤维材质平衡自重与强度。在地面场景的适配中，这类结构也可以经过小幅调整后应用在浅层松散物料的采集作业中，比如尾矿表层采样、松软地质的浅层勘探等场景，同样能够发挥轻量化、低功耗、采集效率高的优势。设计过程中需要重点关注鼓体的动平衡调校，因为方形结构在转动过程中的质心变化相比圆形鼓体更为明显，需要通过结构壁厚的微调保证转动过程中的动平衡精度，避免作业过程中出现过大的振动，影响驱动单元的使用寿命以及探测平台的整体稳定性。同时，切口位置的角度设计经过多轮迭代验证，既保证切入时的阻力足够小，也能保证采集过程中物料不会从切口处意外洒落，平衡采集效率与物料留存率。
