航模用Phoenix Edge 130电调结构设计

项目分类:铸造模 发布时间:2026-06-05 ID:1178657
  • 航模用Phoenix Edge 130电调结构设计
  • 航模用Phoenix Edge 130电调结构设计

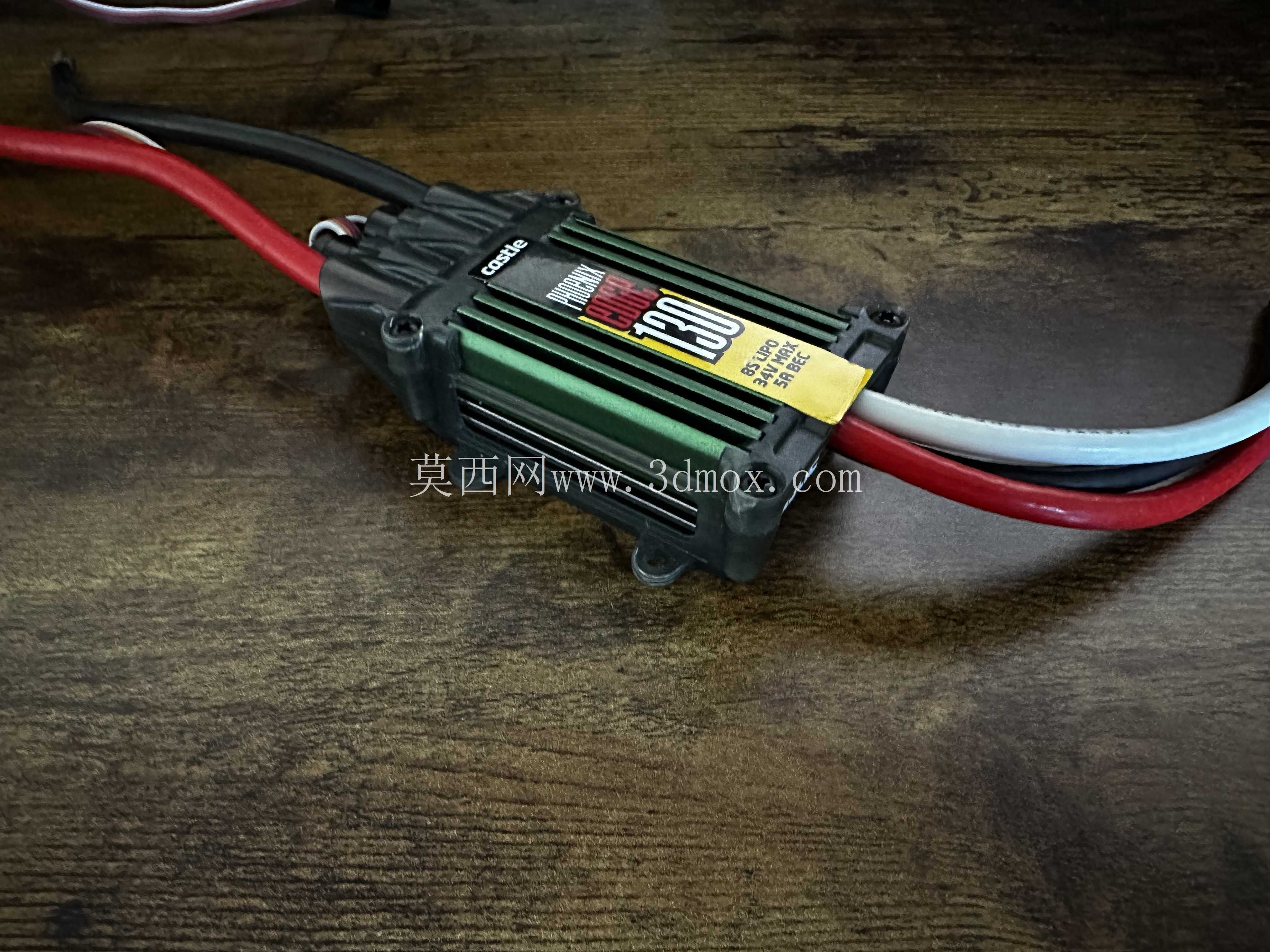

在航模动力系统的配套设计中,电子调速器作为连接飞控、电池与无刷电机的核心控制部件,其结构合理性直接影响整机的动力输出稳定性与安装适配性,本次呈现的Phoenix Edge 130规格电调结构,针对固定翼航模的装机需求做了全维度的结构适配。从实际装机场景来看,这类大电流电调多用于翼展1.2米至2米级的固定翼航模、500级以上的直升机航模,承担着将电池输出的直流电转换为三相交流电驱动无刷电机,同时根据飞控给出的油门信号实时调整电机转速的核心功能,部分同规格电调还集成了BEC输出功能,可为接收机、舵机等机载低压设备提供稳定的供电,减少机载独立稳压模块的安装空间占用。

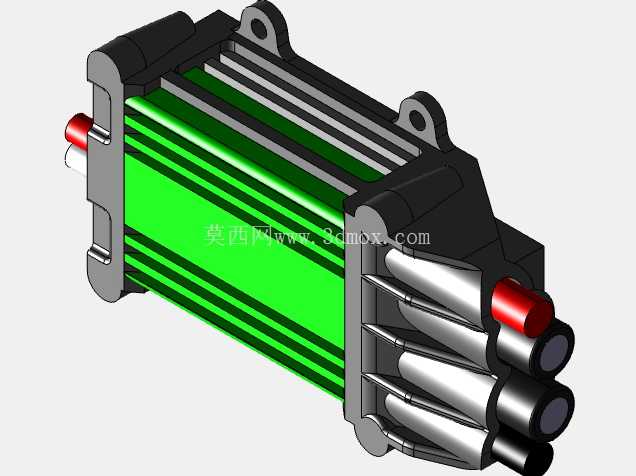

从结构设计思路来看,这款电调的壳体采用了分体式拼接结构,主体散热壳体为带多道平行散热鳍片的槽型结构,鳍片沿电调长度方向排布,既可以在飞行过程中利用迎面气流形成贯穿式风道带走功率管工作产生的热量,也能通过鳍片结构提升壳体的整体结构强度,避免装机过程中受力变形挤压内部电路板。壳体两端的端盖采用卡扣加定位柱的方式与主体散热壳连接,端盖上预留了动力线、信号线的出线缺口,出线位置做了圆弧过渡处理,避免飞行过程中振动导致线材绝缘层被壳体锐边割破造成短路。电调壳体两侧伸出的带安装孔的固定耳,是针对航模机身内部安装场景专门设计的,固定耳的安装孔位间距经过适配,可匹配常见的航模机身玻纤安装板、碳纤安装座的孔位标准,安装时可通过减震橡胶圈配合螺丝固定,降低电机运转产生的振动传递到电调内部电路板上,避免长期振动导致功率管脚、电容引脚出现虚焊故障。

从安装边界尺寸来看,这款电调的主体截面为矩形,整体长度控制在适配中型航模设备舱的范围内,不会出现设备舱长度不足无法装入的问题,主体宽度方向的尺寸避开了航模机身内部常见的舵机走线槽、接收机天线布置位,安装时不会与其他机载部件产生空间干涉。出线端的动力线接头采用大电流香蕉插头结构,插头外露长度经过控制,安装后不会超出设备舱的前端边界,避免与机身前部的电机座结构产生磕碰;信号输出端的排线长度预留了足够的冗余,可适配不同飞控安装位置的接线需求,不需要额外延长信号线就能完成布线。壳体表面的散热鳍片高度经过优化,既保证了足够的散热面积满足130A持续电流工作下的散热需求,也不会因为鳍片过高导致电调整体厚度超出设备舱的内部高度限制,装机时不需要对设备舱结构做额外的切削改造。

在细节结构处理上,电调内部的功率管、电容等发热元件均通过导热硅胶与散热壳体内壁紧密贴合,保证工作产生的热量可以快速传导到外部散热鳍片上,避免内部热量堆积导致元件过热降频甚至烧毁。壳体的拼接缝隙处做了错位止口设计,既可以提升壳体的拼接精度,也能在一定程度上阻挡飞行过程中遇到的雨水、沙尘进入壳体内部,适应户外复杂飞行环境下的使用需求。固定耳与主体壳体的连接位置做了加厚过渡处理,避免安装时螺丝拧紧力过大导致固定耳断裂,同时固定耳的安装孔内预留了嵌装金属衬套的位置,可通过嵌装铜衬套提升安装孔的耐磨性能,避免多次拆装后孔位磨损导致安装松动。这款电调的结构设计完全围绕航模实际装机的使用需求展开,没有多余的冗余结构,在保证结构强度、散热性能的前提下尽可能压缩了整体体积与重量,适配航模设计中对部件轻量化、小体积的核心要求,可直接导入各类航模整机设计中完成动力系统的装配匹配,不需要对结构做大幅度的调整就能满足装机使用要求。
