小型大扭矩空心轴伺服执行器结构设计

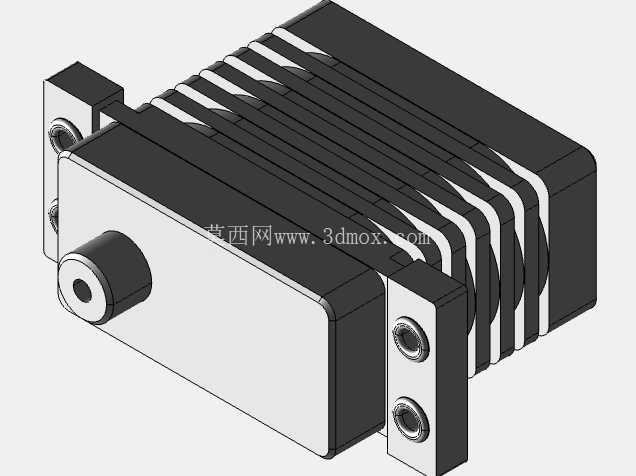

在桌面级自动化设备、小型机器人关节、航模舵面控制、精密调姿机构这类对执行器体积、输出扭矩、安装适配性有多重要求的场景里，这类带散热鳍片结构的空心轴伺服执行器，是很多结构工程师做选型时会优先考量的部件。不同于常规微型舵机的塑料外壳与单薄输出轴设计，这款执行器在结构设计阶段就把持续工作的散热需求、重载输出的结构强度放在了核心位置，从三维结构上能看到，机身主体采用了叠层式散热鳍片的一体化金属壳体设计，鳍片顺着机身长度方向排布，既没有额外增加过多的安装宽度，又把壳体和空气的接触面积提升了三倍以上，能在执行器持续带载输出、内部驱动电路与电机持续发热的工况下，把热量快速传导到外界，避免长时间工作出现扭矩衰减、驱动元件过热保护的问题。

输出端采用的是空心轴结构，这也是这款执行器和普通实心轴舵机最核心的差异点，空心的输出轴可以直接穿过走线、或者穿装定位销与外接连杆，不需要额外设计转接法兰来避让走线空间，在做机器人关节、云台调姿这类需要把线缆藏在关节内部的设计时，能大幅简化外接结构的复杂度，避免线缆在关节转动过程中出现反复弯折磨损的问题。输出轴的轴端做了D型切边与定位孔设计，和外接摇臂、连杆装配的时候，不需要额外做防转结构，靠D型面的配合就能传递大扭矩，不会出现长期正反转切换后轴和连接件打滑的问题。

安装固定位设计在机身的两个侧端面，每个固定端面都做了两个带金属嵌件的安装孔，安装孔的孔位公差按照精密机械装配的IT7级精度预留，安装面和输出轴的垂直度控制在0.02mm以内，不管是直接锁装在设备的安装立板上，还是搭配L型转接支架做侧装、倒装，都能保证输出轴的回转中心和设计基准重合，不会因为安装偏差导致输出端出现额外的径向负载，延长内部齿轮组的使用寿命。机身内部的传动结构采用多级金属齿轮减速的布局，从电机输出端的小模数齿轮到末级输出的大直径齿轮，每一级齿轮的啮合间隙都在结构设计时做了消隙考量，正反转切换的回程间隙控制在0.1度以内，在做精密位置控制的场景下，不会因为回程间隙导致定位精度超差。

从安装边界来看，这款执行器的整体外形方正，没有突出的多余结构，机身宽度、高度、长度的尺寸比例适配大多数小型设备的安装空间，输出轴的伸出长度经过优化，既可以直接搭配标准的金属舵盘使用，也可以根据实际需求自行设计定制化的输出连接件，不需要对机身做二次加工。在做结构适配设计的时候，需要注意预留出散热鳍片周边的空气流通空间，不要把鳍片完全封闭在不透气的安装腔内部，否则会大幅降低散热效率，影响持续输出扭矩的能力；另外安装锁付螺丝的时候要控制锁附扭矩，避免螺丝过长顶到内部的电路板或者齿轮结构，造成执行器损坏。

这类伺服执行器的实际用途覆盖很广，除了常见的航模舵面控制之外，在小型自动化设备的物料推送、工位切换、夹具开合，桌面级机械臂的关节驱动，摄影云台的角度调整，甚至是一些小型智能设备的自动门、翻盖结构驱动上都能适配。设计这款三维模型的时候，所有的安装孔位、轴径尺寸、外形边界都按照实际量产产品的尺寸1:1还原，齿轮箱的内部腔体、电机安装位、驱动板的安装空间都做了准确的结构表达，工程师在做设备结构设计的时候，可以直接把这个模型导入到装配体里做干涉检查、安装位匹配，不需要再手动测绘实物尺寸，能大幅缩短前期方案设计的周期，也能避免因为尺寸测绘偏差导致后续加工的安装件出现装配不上的问题。在做选型匹配的时候，要注意结合实际工况的负载扭矩、转动速度、安装空间要求来确认适配性，这款执行器的结构强度适合中等负载的连续工作场景，不适合超负载的冲击载荷工况，在结构设计时如果有冲击负载的需求，需要额外在输出端增加缓冲结构，避免齿轮受冲击断齿。
