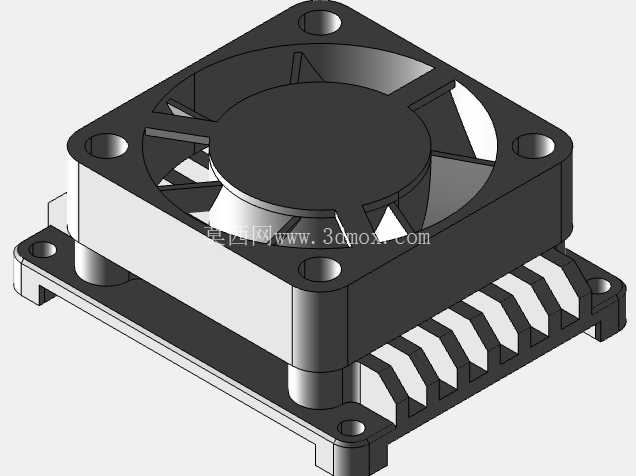

Pixhawk6X飞控模块配套主动冷却散热装置

在多旋翼无人机、垂直起降固定翼无人机以及无人车等搭载Pixhawk6X飞控模块的智能无人装备作业场景中，飞控核心模块的工作温度稳定性直接决定了设备长时间运行的可靠性，尤其是在夏季户外高温环境、高负载算力输出工况、密闭设备舱安装条件下，飞控主控芯片、传感器组的积热问题极易引发算力降频、传感器漂移甚至设备宕机风险，这套主动冷却装置正是针对这类实际工程痛点完成的结构设计。

从实际安装适配维度来看，整套冷却组件完全贴合Pixhawk6X飞控模块的安装边界设计，散热基座的接触面尺寸与飞控核心发热区域完全匹配，安装点位严格对应飞控模块预留的固定孔位，采用四颗M2x12规格的螺栓完成锁紧固定，安装时在散热基座与飞控发热面之间垫入1mm厚度的导热垫，既可以填充两个接触面之间的微观加工间隙降低接触热阻，也能避免刚性安装带来的应力传导损伤飞控板上的贴片元器件，整套组件安装完成后不会超出飞控模块的原有外轮廓边界，不会干涉飞控模块周边的GPS模块、数传天线、电调信号线等外设的布线与安装，适配绝大多数标准飞控安装架的尺寸要求。

功能设计层面，这套主动冷却装置没有采用被动散热鳍片依靠自然对流换热的方案，而是搭配了标准尺寸的轴流散热风扇，风扇直接固定在散热鳍片上方，通电后可以形成定向的强制对流风道，将散热鳍片上传导的热量快速带离核心发热区域，相比同体积的被动散热结构，强制风冷的换热效率可以提升4倍以上，能够在飞控模块满负载运行时将核心芯片的工作温度控制在合理区间，避免高温引发的元器件性能衰减。散热鳍片采用等间距平行齿结构设计，齿片厚度与间距经过风道阻力优化，既保证了足够的换热接触面积，也不会因为风道阻力过大导致风扇风量衰减，风扇的供电可以直接从飞控模块预留的辅助供电接口取电，不需要额外布置供电线路，简化了整机的布线复杂度。

从结构设计思路来看，整套组件的所有结构件都做了安装容错设计，螺栓固定孔位预留了微小的装配间隙，抵消不同批次飞控模块、散热组件的加工公差带来的安装错位问题，风扇与散热鳍片之间采用卡扣加定位柱的固定方式，不需要额外的紧固件即可完成风扇的定位，减少整机的零件数量，降低装配复杂度。散热基座与飞控接触面的平面度控制在合理公差范围内，保证导热垫可以均匀受压，不会出现局部间隙过大导致的热阻升高问题。风扇的四角都设计了缓冲隔振结构，避免风扇运转时的微幅振动传导到飞控模块上，干扰飞控内置IMU传感器的采样精度，这一点对于高精度导航需求的无人设备来说尤为关键，很多同类散热产品忽略了振动传导的问题，反而会导致飞控姿态解算精度下降，这套结构在设计阶段就针对隔振做了专项优化，在散热性能与传感器防护之间找到了平衡点。

在实际选型适配过程中，结构设计人员可以直接基于这套三维模型完成安装干涉检查，不需要反复测量飞控模块的实际尺寸，模型中完整还原了所有安装孔位、鳍片结构、风扇固定结构的细节，能够直接导入整机装配模型中完成布局验证，也可以基于现有结构做轻量化修改，适配不同安装空间的定制化飞控舱设计。整套结构没有采用特殊的定制加工零件，散热基座可以采用常规铝合金挤压成型工艺加工，风扇为标准市售轴流风扇，紧固件为通用标准件，量产加工的成本可控，适合批量配套到量产级无人设备的飞控系统中，也适合个人DIY玩家自行加工组装，用于升级自己的飞控散热系统。针对高海拔、高粉尘的特殊作业场景，也可以在这套结构的基础上简单修改，在风扇进风侧增加防尘滤网结构，不需要改动核心的安装接口与散热风道设计，即可拓展出适应不同工况的衍生版本。
