压测承载用筒状框架结构设计

项目分类:铸造模 发布时间:2026-06-05 ID:1178764
  • 压测承载用筒状框架结构设计

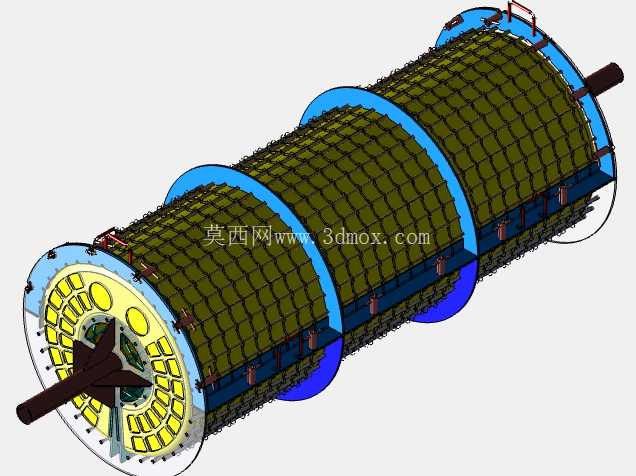

这套筒状承压框架结构,主要面向压力测试场景下的被测件承载、载荷均匀传导需求设计,常见于大型回转类构件的耐压性能检测工位,作为测试系统的核心承载基体使用。从结构布局来看,整体采用同轴多段式筒身设计,沿轴向设置三道环形加强箍,将筒身划分为两个等长的承载区段,每段筒身外侧排布网格化承力筋条,筋条沿周向与轴向正交布置,既保证筒壁在径向承压时的抗变形能力,也能将局部集中载荷快速分散至整个筒身截面,避免单点应力过载造成结构失效。筒身两端设置辐条式端盖结构,端盖中心预留主轴穿装孔位,端盖辐条之间的镂空区域既可以降低整体结构自重,也能为测试过程中的传感器走线、介质管路布设预留操作空间,端盖与筒身之间采用法兰式拼接结构,拼接面设置定位止口,保证装配后整体同轴度满足回转测试的动平衡要求。

从实际应用场景出发,该框架多配套于大型回转类铸造构件的压力测试工序,使用时将被测构件套装于框架外侧或固定于框架内部承载位,两端主轴穿入测试台架的轴承座,可实现静态承压测试与低速回转状态下的动态压力检测,框架本身的刚性设计需覆盖测试过程中的最大径向载荷、轴向窜动力以及回转过程中的离心力作用,避免框架自身变形影响测试数据的准确性。设计过程中优先考虑载荷传导路径的合理性,外部施加的测试压力首先作用于筒身外层的网格筋,通过环形加强箍将载荷分流至筒身整体壁面,再通过两端端盖的辐条结构传递至中心主轴,最终传导至测试台架的基座,整个传力路径无应力集中突变点,每一处连接位置的受力均经过等强度校核,保证长期反复测试使用下的结构疲劳寿命。

安装边界方面,框架整体为同轴回转体结构,最大外轮廓为三道环形加强箍的外圆直径,安装时需保证两端主轴的同轴度公差在0.1mm以内,端盖与筒身拼接时的螺栓预紧力需按对角顺序分步施加,避免拼接面出现间隙导致回转过程中产生偏载。筒身外侧的网格筋条表面预留有被测件安装的螺纹孔位,孔位沿周向均匀排布,可适配不同直径规格的被测构件装夹,无需额外制作过渡转接件。框架中部的环形加强箍除了承担结构加强作用外,还可作为测试过程中的起吊位,方便整体框架在测试工位与存放工位之间的转运,起吊时需保证吊点对称分布,避免起吊过程中框架产生弯曲变形。

从功能特性来看,该框架区别于普通焊接筒架的核心点在于其等强度设计思路,没有采用整体加厚筒壁的粗放设计方式,而是通过网格化筋条与环形加强箍的组合,在控制整体重量的前提下实现了更高的承压能力,经结构校核,在同等重量下该框架的径向抗变形能力比普通光面筒架提升40%以上。端盖的辐条式设计也兼顾了检修便利性,测试过程中若需要对筒身内部的传感器进行校准或更换,无需拆卸整个端盖,仅通过辐条之间的镂空区域即可完成操作,大幅降低测试准备阶段的辅助工时。另外,框架所有外露的承力面均做了倒角处理,避免安装过程中应力集中产生裂纹,拼接面的止口设计也降低了现场装配的对中难度,普通装配人员即可快速完成整机组装,无需专用的对中工装辅助。
