紧凑型红外热成像测温传感模组结构

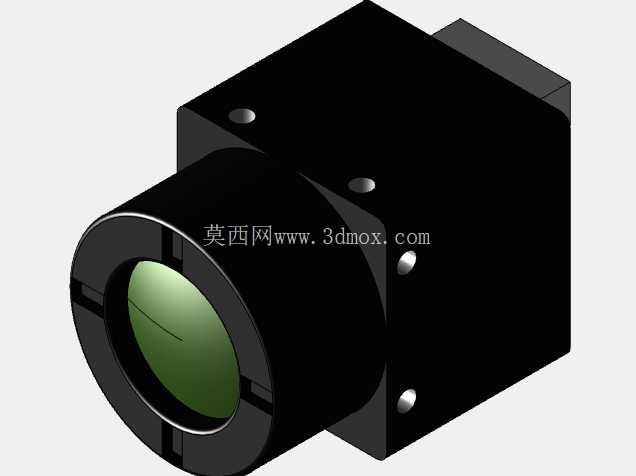

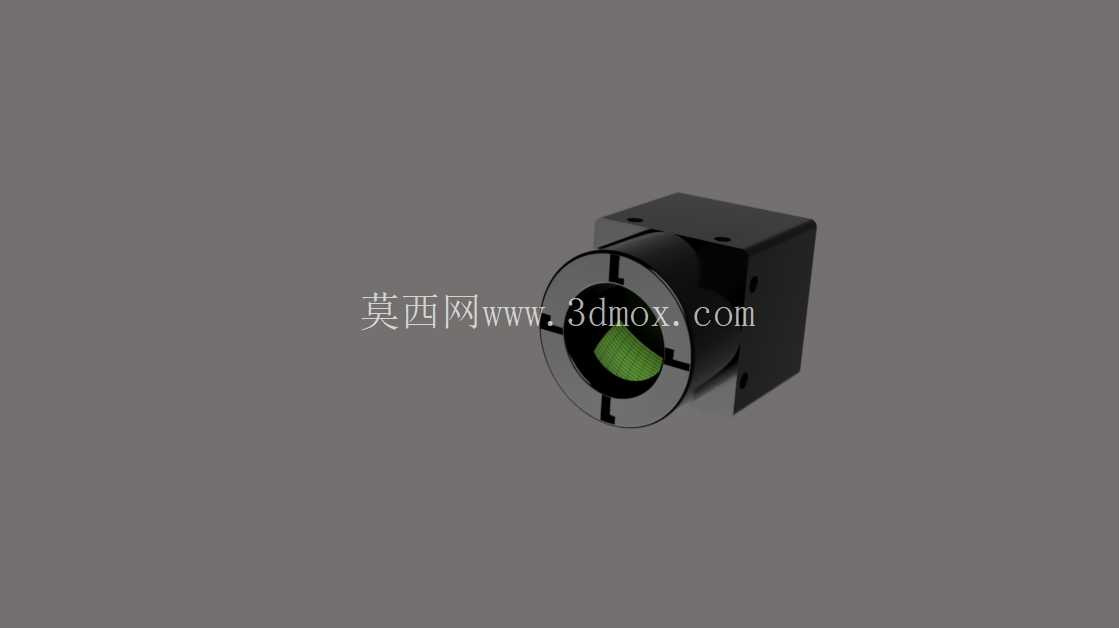

　　这款红外热成像传感模组的结构设计，核心围绕工业现场狭小安装空间的部署需求展开，整体采用方正的立方体主体搭配前置突出光学镜筒的布局，主体外壳做了直角切边处理，没有多余的外凸结构，能最大限度压缩安装占用的空间，不管是嵌入工业设备的控制柜内部、安装在自动化产线的检测工位旁，还是集成到移动巡检机器人的感知端，都不会和周边的走线、相邻机构产生干涉。镜筒部分做了阶梯式的直径收窄设计，最前端的光学窗口采用内凹式安装，镜片边缘通过镜筒前端的压圈做周向固定，这种结构一方面能避免现场安装、调试过程中硬物剐蹭划伤锗镜头表面，另一方面也能给镜头前端加装滤光片、保护窗预留足够的安装余量，不需要额外改动主体结构就能适配不同测温波段的使用需求。

　　主体外壳上的固定孔位采用了沉孔设计，分布在靠近镜头一侧的壳体端面上，安装时螺丝从端面拧入固定座，不会在壳体侧面留下突出的螺丝头，进一步压缩了侧向的安装边界，相邻安装的设备可以紧贴模组侧面布置，不会被紧固件干涉。从结构强度的角度考虑，壳体采用一体化铣削成型的结构设计，接缝全部布置在模组的后端，也就是接线端一侧，前端光学部分和主体成像模块的腔体完全做了密封处理，能阻挡工业现场的金属粉尘、切削液雾气进入腔体内部污染成像芯片和光学组件，适合在机加工车间、焊接工位、铸造生产线这类工况相对恶劣的场景下长期使用。模组后端的接线接口采用下沉式布局，接口端面比壳体后端的安装面低2毫米左右，接插件插好之后，插头尾部的线缆不会突出到壳体安装边界之外，在做嵌入式安装的时候，设备的安装面板可以直接贴紧模组后端的固定面，不需要给线缆接头预留额外的避让空间。从功能实现的结构匹配来看，镜筒内部的光学组件安装座做了同轴度定位结构，每一片镜片的安装台阶都和主体成像芯片的安装基准做了统一的公差匹配，装配的时候不需要反复调整光轴角度，只要顺着定位台阶装入镜片压紧紧固圈，就能保证光轴和成像靶面的垂直度，降低装配环节的调校工作量。

　　成像芯片的安装基板通过四个铜柱固定在壳体内部的安装凸台上，铜柱的高度经过精确计算，刚好让芯片靶面处于镜头的最佳成像焦距位置，同时铜柱还能起到导热作用，把芯片长时间工作产生的热量传导到金属外壳上，通过外壳整体向外散热，不需要额外加装散热风扇，既减少了活动部件带来的故障点，也避免了风扇运转产生的振动影响成像清晰度。在实际工业场景里，这类模组常被用在设备温度在线监测、产线产品温度筛查、工业机器人热感知定位等环节，方正的外形结构方便做角度调整，不管是水平安装、垂直安装还是倾斜一定角度对准被测目标，都能通过侧面或者端面的固定孔位快速锁紧，不需要定制复杂的安装支架。

　　镜筒前端的遮光罩结构和主体外壳做了一体化设计，能阻挡周边环境的杂散光进入镜头，避免强光反射造成的测温误差，即使在周边有强光源、焊接弧光的场景下，也能减少杂光对热成像数据的干扰。壳体的边角做了小尺寸的倒角处理，没有锋利的锐边，在装配、维护的时候不会划伤操作人员的手部，也不会刮伤周边连接的线缆外皮。内部的走线全部沿着壳体内壁的走线槽布置，用高温胶带固定在壳体侧壁上，不会和内部的光学组件、电路板产生摩擦，长时间使用也不会出现线缆磨损短路的问题。考虑到不同场景的安装需求，壳体的四个侧面都预留了扩展安装的螺纹孔位，用户可以根据实际安装方向选择固定面，不管是正装、侧装还是倒装，都能找到对应的固定孔位，不需要额外加工转接板。光学窗口的镜片边缘做了密封胶圈的安装槽，胶圈安装之后能填充镜片和镜筒之间的缝隙，既可以阻挡水汽进入镜筒内部防止镜片起雾，也能缓冲设备运行过程中产生的轻微振动，避免镜片松动移位。整个模组的结构设计没有多余的装饰性部件，所有的外形结构都服务于功能实现和安装便利性，从安装边界、密封防护、散热、光轴校准、装配效率多个维度做了平衡，能适配绝大多数工业测温场景的集成需求，不管是做独立的测温传感器使用，还是作为感知模块集成到其他工业设备内部，都能快速完成适配安装，不需要对原有结构做大幅度的改动。
