holybro轻量化H-RTK F9P定位装置结构

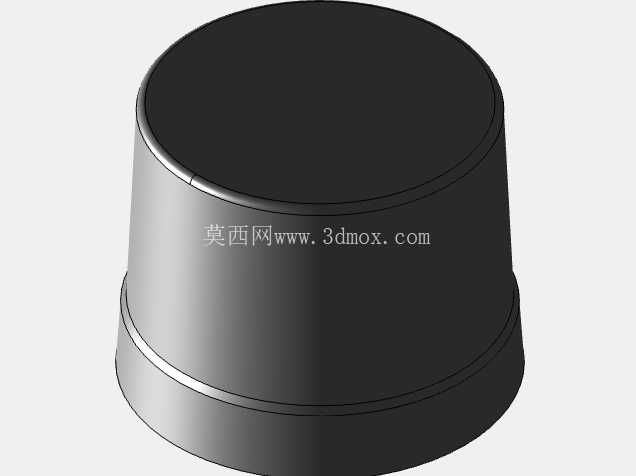

　　这款圆柱形态的定位组件，在无人系统导航定位场景中承担着核心的高精度位置解算功能，目前在多旋翼无人机、无人车、小型机器人的导航升级项目中应用频次极高，尤其是对定位精度要求达到厘米级的作业场景，比如农田植保的航线复现、电力巡检的杆塔定点悬停、小型测绘无人机的航测数据采集，都需要这类集成度高的定位单元来提供稳定的位置与航向数据。从结构设计来看，整体采用一体化圆柱外壳，外壳表面做了金属质感的硬质氧化处理，既能够降低户外作业时的电磁干扰影响，也能在一定程度上抵御轻量的磕碰与雨水泼溅，适配户外复杂作业环境的使用需求。

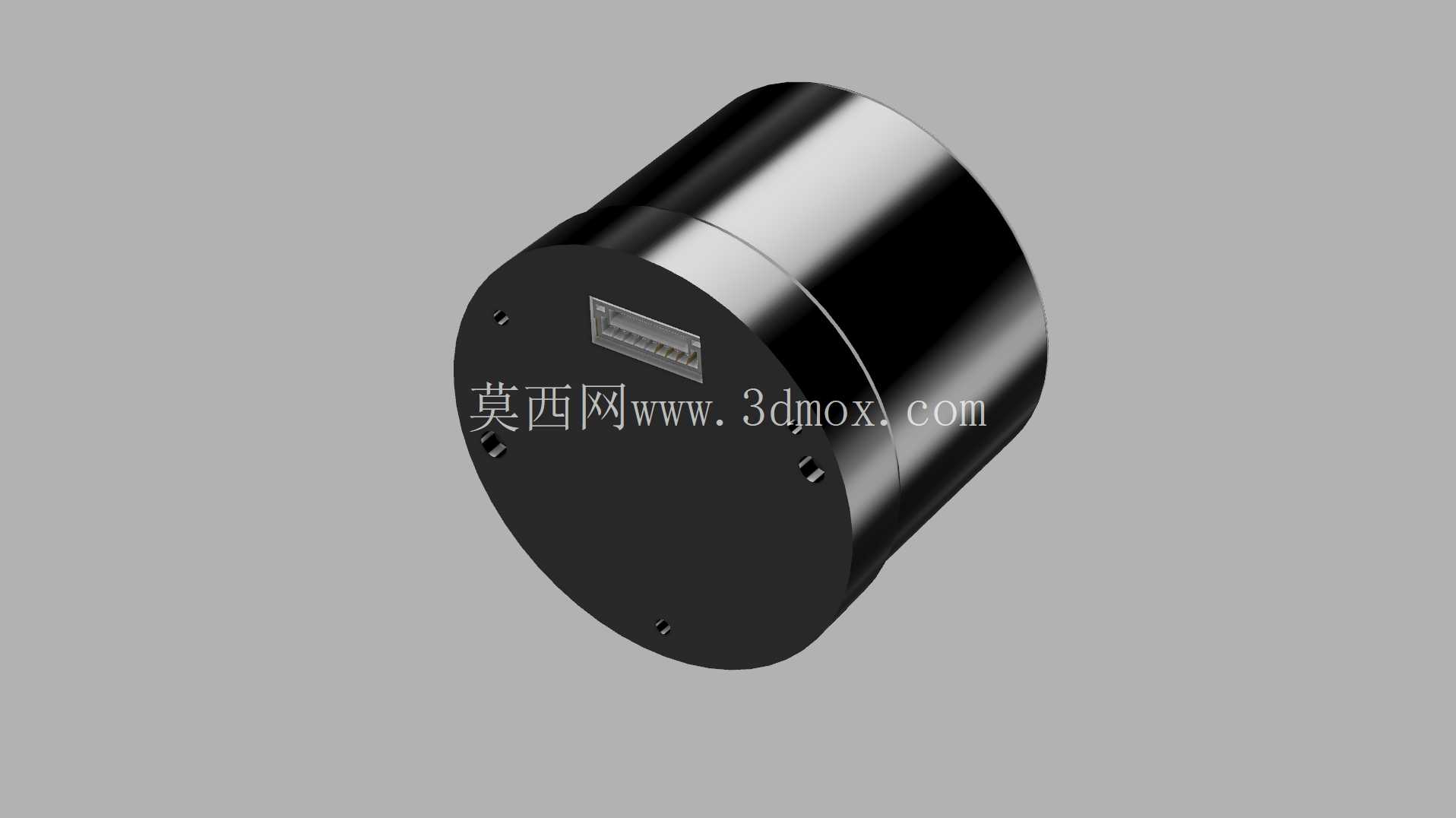

　　端面的安装法兰面均匀分布了多个安装孔位，安装孔的位置公差控制在0.1mm以内，能够直接适配市面上主流的飞控安装架、设备舱顶部安装位，不需要额外做转接件加工，安装时只需要匹配对应规格的内六角螺丝即可完成固定，安装边界的预留间隙只需要5mm，不会占用过多的设备舱内部空间，对于寸土寸金的小型无人机载荷舱设计来说，这种紧凑的结构设计能够大幅降低整体布局的难度。端面上预留的集成式接插件，直接整合了电源输入、数据传输、PPS秒脉冲信号输出的引脚，不需要额外外接分线模块，接线时只需要对应引脚定义插上配套的排线即可完成电气连接，能够减少整机布线的杂乱程度，也降低了接线错误导致的设备损坏概率。从设计思路上，这款定位组件没有采用传统RTK模块常见的方形外壳+外置天线的分体结构，而是把天线单元、解算主板、滤波电路全部整合在圆柱腔体内部，整体重量控制在极低的水平，这也是其超轻定位的核心优势——对于起飞重量有限的小型无人机来说，每减少1g的载荷重量，都能换来数秒的续航提升，同时一体化的结构也避免了分体式天线馈线过长带来的信号损耗问题，信号接收的稳定性比分体方案更有优势。

　　在实际使用中，这款组件的定位解算刷新率能够匹配多数飞控的控制频率，在开阔无遮挡的环境下，固定解的获取速度很快，即使在短暂遮挡后重新回到开阔区域，也能快速重新捕获卫星信号恢复固定解，不会出现长时间的浮点解漂移问题，这对于需要连续作业的无人设备来说至关重要，能够避免因为定位漂移导致的航线偏移、作业漏区问题。结构设计上，腔体内部的主板采用了减震泡棉支撑，能够抵消无人设备飞行、行进过程中产生的高频振动，避免振动导致的主板接插件松脱、晶振振动偏移影响解算精度的问题，外壳的接缝处做了密封胶圈设计，能够达到日常户外使用的防尘防水等级，不需要额外做防护处理就可以在小雨、多尘的作业环境下正常工作。

　　安装尺寸方面，圆柱主体的外径控制在常规设备安装的通用尺寸范围内，轴向长度也做了压缩，安装时突出安装面的高度很低，不会影响设备整体的气动外形，对于高速飞行的固定翼无人机来说，这种低风阻的外形设计也能减少飞行过程中的空气阻力，进一步降低动力系统的功耗。在做整机结构布局的时候，只需要注意将该组件安装在设备舱的顶部无金属遮挡的位置，远离图传、数传这类大功率射频设备，避免电磁信号干扰卫星接收即可，其本身的金属外壳已经做了屏蔽处理，不会对周边的其他电子设备产生电磁干扰，也能抵御一定程度的外部电磁影响。
