流体输送用涡轮叶轮曲面结构设计

在流体输送与能量转换类设备的核心部件设计中，涡轮叶轮的曲面精度直接决定整套设备的运行效率与工况稳定性，这类部件广泛应用在水力输送设备、涡轮增压单元、流体能量回收装置中，承担着将流体动能与机械能相互转换的核心作用。从实际工程落地的角度看，这类叶轮的设计首先要匹配安装边界的约束条件：轮毂端的定位止口需要与传动轴的配合公差保持一致，轴向定位台阶的高度要预留锁紧垫片的安装空间，径向方向上叶片外缘与壳体的间隙需要控制在合理区间，间隙过大会造成流体泄漏降低效率，间隙过小则会在工况热胀状态下出现叶片擦碰壳体的故障。

设计过程中，叶片的型线构建是核心环节，不能单纯追求曲面顺滑，要结合流体在流道内的流动轨迹调整曲率变化：叶片入口段的安放角需要匹配来流方向，避免流体冲击叶片前缘造成入口损失，流道中段的曲面过渡要保证流体流速均匀变化，减少局部涡流的产生，出口段的型线要控制流体流出方向，降低出口尾迹造成的能量损耗。每一片叶片的厚度分布也要做差异化设计，根部与轮毂连接的位置要做圆角过渡，降低应力集中系数，避免长期交变载荷下出现根部疲劳断裂，叶片外缘的厚度要适当收窄，减少流体摩擦阻力，同时要兼顾铸造工艺的成型要求，避免出现壁厚突变造成的铸造缺陷。

从实际应用场景来看，这类叶轮如果用在流体输送泵中，需要匹配泵腔的流道尺寸，叶片的数量要结合设计扬程与流量参数调整，叶片数过多会增加流道内的摩擦损失，叶片数过少则会造成流道内流体分布不均，引发设备运行振动。如果用在涡轮增压单元中，叶轮的动平衡精度等级要提升，曲面的加工余量要均匀，避免高速旋转时出现不平衡量超标，同时叶片的型线要匹配排气侧的来流特性，最大化利用废气能量驱动压气机端工作。

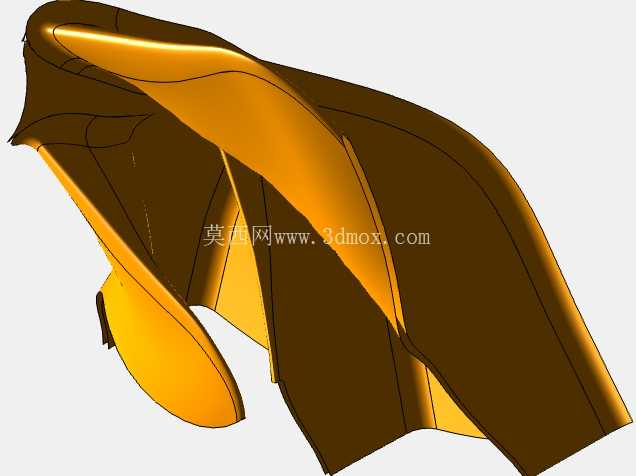

建模过程中，轮毂的回转面构建要保证同轴度，所有叶片的阵列角度偏差要控制在公差范围内，单个叶片的曲面偏差不能超出设计要求，否则会直接影响后续的模具制作精度。考虑到这类叶轮大多采用铸造工艺成型，建模时还要预留拔模斜度，叶片表面的分型线位置要选择在不影响过流表面精度的区域，减少后续机加工的工作量。安装端的键槽尺寸要与传动轴的键配合标准统一，锁紧螺纹的规格要匹配运行时的轴向力大小，避免高速运转时出现叶轮松脱的故障。

在实际选型匹配时，还要结合设备的运行工况调整叶轮的参数：如果是输送含杂质的流体介质，叶片的厚度要适当增加，提升耐磨性能，同时流道的宽度要适当加大，避免杂质堵塞流道；如果是用于洁净流体的高精度能量转换场景，叶片的曲面光洁度要求更高，型线精度要严格按照流体仿真的结果落地，减少不必要的能量损失。整个叶轮的重量分布也要做优化，在保证结构强度的前提下尽可能降低旋转部分的惯量，提升设备的响应速度，尤其是在变工况运行的设备中，较低的转动惯量可以让设备快速调整到工作转速，提升工况适配能力。
