航空航天涡轮机转子轴流结构设计

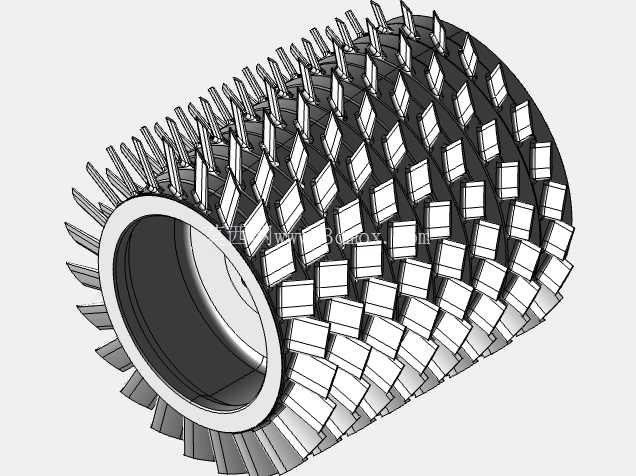

　　在设计阶段，首先要明确转子的安装边界：轮毂的内孔直径需要匹配传动轴的装配公差，通常会设计过盈配合加键槽的连接结构，保证高速旋转时不会出现相对滑移；轮毂的轴向长度需要对应轴承的安装跨距，避免转子运行时出现挠曲变形超过允许阈值；转子的最大外圆直径则要匹配机匣的内壁尺寸，预留合理的叶顶间隙，既要防止旋转时叶尖刮蹭机匣，又要避免间隙过大导致流体泄漏损失效率。从结构特性来看，这款轴流转子采用整周排布的变截面叶型设计，沿轮毂轴向分为多排叶栅，每一排叶片的安装角从进气端到排气端呈渐变趋势，能够引导流体沿轴向平顺流动，减少流动分离带来的能量损失。轴流式转子作为涡轮机械的核心做功部件，其结构设计直接决定整套动力装置的能量转换效率与运行稳定性，这类部件广泛应用在航空发动机、地面燃气轮机、工业轴流压缩机等需要高速流体能量转换的场景中，承担着将流体动能与机械能相互转换的核心功能。从实际工程应用来看，这类转子的工作环境长期处于高温、高压、高转速的极端工况下，每一片叶型的角度、排布密度、叶根与轮毂的连接强度，都会直接影响整机的气动效率与疲劳寿命。

　　叶片根部采用大圆角过渡与轮毂本体连接，有效降低应力集中系数，避免高速旋转时离心力导致的叶根断裂风险；叶片的型线采用气动优化后的翼型截面，从叶根到叶顶的弦长、厚度呈线性变化，适配不同半径处的线速度差异，保证整个叶高范围内的做功能力均匀。在建模过程中，需要优先保证叶型的曲面连续性，每一片叶片的曲面G2连续才能满足后续数控加工或者精密铸造的工艺要求，避免出现曲面拐点导致的应力集中或者流动扰动。轮毂部分采用中空筒体结构，在保证整体刚度的前提下尽可能降低转子自重，减少转动惯量，提升设备的动态响应速度，同时中空结构也能为传动轴的穿装、冷却介质的流通预留空间。

　　从实际装配逻辑来看，这类转子在安装时需要先完成动平衡校验，在轮毂端面预留的去重区域进行平衡修正，保证高速旋转时的振动值在允许范围内；进气端的叶栅前缘需要做钝化处理，避免异物撞击导致叶片缺口损伤；排气端的叶型尾缘则要保证厚度均匀，减少尾迹涡流对下游静叶栅的气动干扰。在航空航天领域的应用场景中，这类轴流转子需要承受燃烧室出口的高温燃气冲刷，因此叶型表面通常会预留热障涂层的喷涂厚度，建模时需要将涂层厚度纳入尺寸链计算，保证喷涂后的叶顶间隙符合设计要求；在工业压缩机应用场景中，转子的叶型排布会更侧重压比与效率的平衡，叶片数量会根据设计流量做对应调整，轮毂的壁厚也会根据工作压力做强度校核。

　　设计这类部件时，不能只关注气动性能，还要充分考虑加工工艺性：叶片之间的流道宽度要满足铣刀或者铸造模具的拔模要求，叶根的过渡圆角要适配刀具半径，避免出现加工死角；轮毂两端的定位止口要设计统一的基准，保证加工、装配、检测时的基准统一，减少累积误差。对于结构设计从业者来说，这类轴流转子的建模核心在于参数化关联，将叶片安装角、叶高、轮毂直径、叶片数量等核心参数做关联设计，方便后续根据不同工况需求做参数调整，不需要重新构建整体模型；同时要提前做运动仿真校验，模拟转子高速旋转时的应力分布、变形量，验证结构强度是否满足设计要求，还要校核转子的临界转速，避开工作转速区间，防止出现共振问题。
