无动力滑翔机机身机翼一体化结构设计

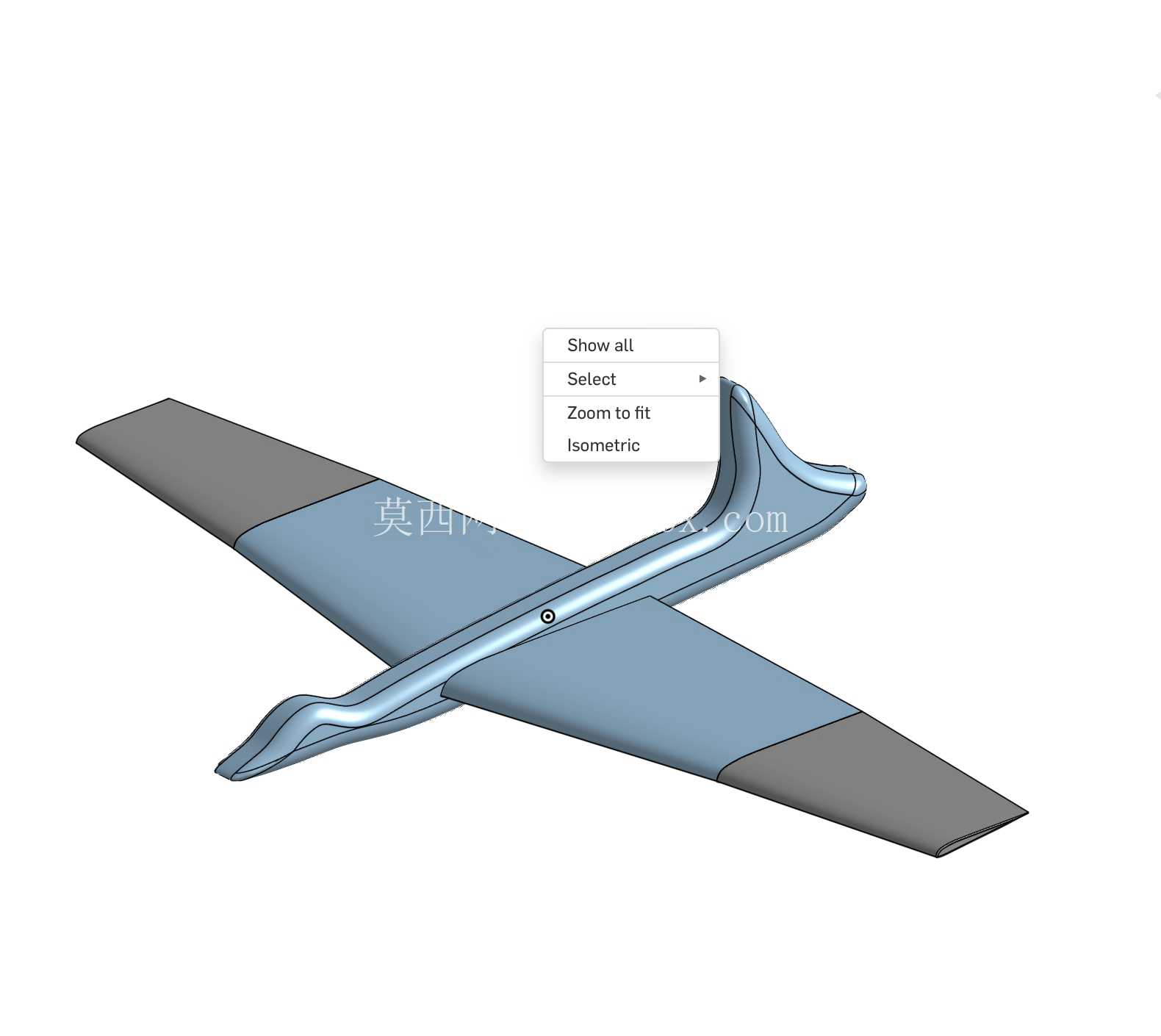

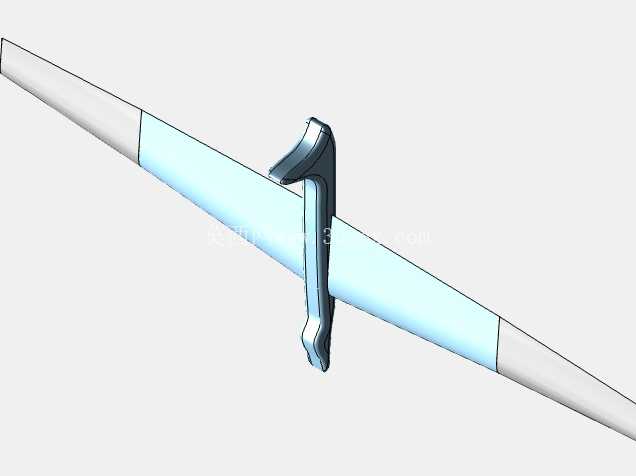

　　本次呈现的无动力滑翔机三维结构，核心面向航空科普教学、青少年航模竞赛实训以及低速气动验证场景使用，区别于动力航模的推力依赖设计，整个结构完全依托气流升力完成滑翔飞行，可适配手掷起飞、山坡气流滑翔、牵引线升空等多种实际使用场景。从结构功能特性来看，整机采用翼身融合的过渡设计，没有突兀的机翼与机身连接直角，能够有效降低低速飞行状态下的诱导阻力，机翼分段设置了不同的翼型截面，靠近机身的翼段采用相对厚度更大的翼型，保证结构强度的同时提供主要升力，外翼段采用相对厚度更薄的平凸翼型，降低翼尖涡流带来的升力损失，同时提升横侧稳定性，尾翼部分采用一体化上翘设计，兼顾垂直安定面与水平安定面的作用，省去了额外的尾翼支撑结构，降低整机结构重量。

　　设计过程中优先考虑了手掷起飞的受力边界，机头位置做了渐进式的收窄加厚处理，能够承受手掷瞬间的集中冲击力，避免起飞阶段出现结构断裂，机翼与机身的连接位置没有设置额外的拼接卡扣，而是采用一体化曲面过渡，在建模阶段就完成了翼身接合处的曲面连续性校验，保证整个外表面的气流平顺性，不会因为局部的曲面凹陷或者凸起产生乱流，影响滑翔距离。从安装边界与尺寸适配来看，整机的重心位置设计在机翼弦长的三分之一处，对应三维结构中可以看到的机身上的定位标记点，这个位置是无动力滑翔机的最优重心区间，既不会因为机头过重导致快速俯冲坠地，也不会因为机尾过重导致飞行姿态上仰失速，机翼的展弦比设置在8左右，兼顾滑翔比与结构强度，不会因为展长过大导致机翼在飞行过程中出现震颤变形，也不会因为展长过小导致升力不足滑翔距离过短。

　　机身内部预留了标准的航模设备安装舱位，可以根据实际使用需求加装微型配重块、高度记录模块或者微型摄像设备，安装舱的边界做了限位凸台设计，不需要额外的固定胶就可以完成配件的卡接固定，方便不同使用场景下的配件快速更换。机翼的后缘预留了操纵面的安装缝隙，如果需要改装成可操纵的遥控滑翔机，只需要沿着预留缝隙切割出副翼与升降舵结构，加装微型舵机就可以完成改装，不需要对整体结构做大规模的修改。尾翼的上反角度经过反复的气动校验，能够在飞行出现侧倾的时候自动提供恢复力矩，不需要额外加装飞控设备就可以保证直线滑翔的稳定性，非常适合入门级航模爱好者制作以及航空教学场景下的气动原理演示。

　　整个结构的曲面建模全部采用G2连续过渡，没有尖锐的棱角，在制作实体模型的时候，不管是采用3D打印工艺还是泡沫切割工艺，都可以直接提取曲面作为加工基准，不需要额外做曲面修复，机翼的前后缘都做了0.5毫米的圆角处理，避免加工或者使用过程中出现边缘磕碰破损，同时也能降低前缘的气流分离概率，提升低速飞行下的升阻比。在实际教学场景中，这个结构可以直接作为气动布局教学的演示载体，能够直观展示翼身融合设计的阻力优势、重心位置对滑翔姿态的影响、上反角对横侧稳定性的作用，相比传统的杆身加平板机翼的简易滑翔机结构，这个一体化设计的滑翔机滑翔比可以达到12以上，在3米高度手掷起飞的状态下，滑翔距离可以稳定达到30米以上，能够满足绝大多数航模竞赛的滑翔距离项目要求。结构设计过程中也充分考虑了不同加工工艺的适配性，如果采用泡沫热切割工艺制作，可以将整个结构拆分为机身中段、左右机翼三个对称部分，切割完成后只需要简单粘接就可以完成整机装配，粘接面设置了定位止口，不会出现粘接错位的问题；如果采用3D打印工艺制作，可以直接将整机作为一个整体打印，不需要添加额外的支撑结构，因为整个机身的曲面都是自支撑角度，打印完成后只需要简单打磨表面就可以达到使用要求。
