2000毫米翼展双臂推杆固定翼无人机结构

项目分类:飞机 发布时间:2026-06-05 ID:1178818
  • 2000毫米翼展双臂推杆固定翼无人机结构
  • 2000毫米翼展双臂推杆固定翼无人机结构
  • 2000毫米翼展双臂推杆固定翼无人机结构
  • 2000毫米翼展双臂推杆固定翼无人机结构

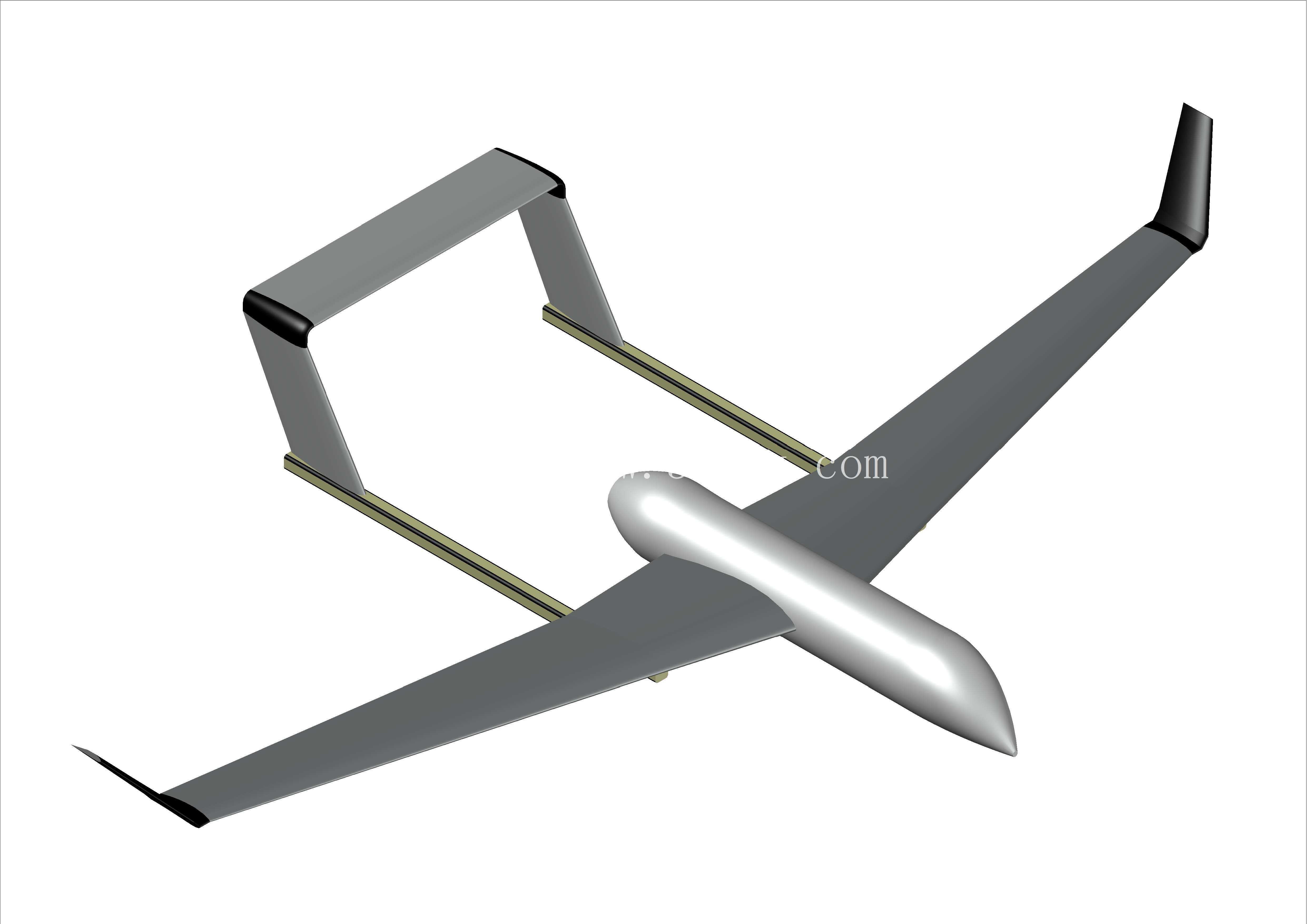

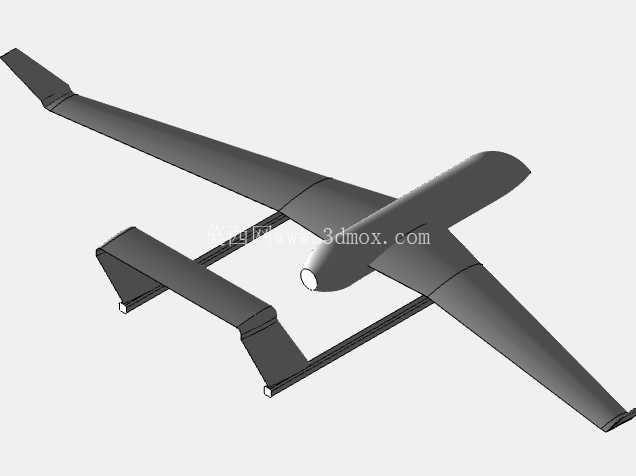

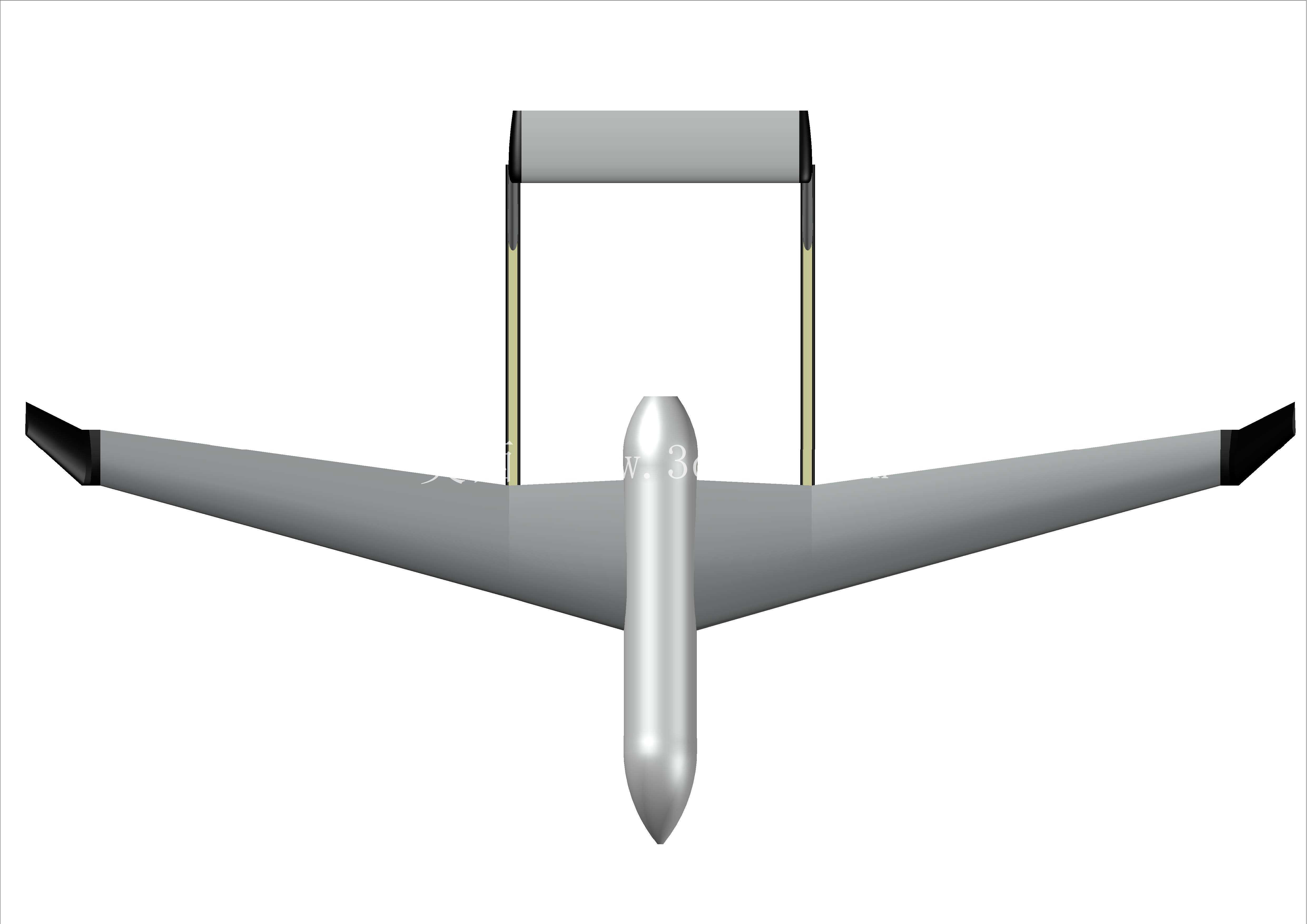

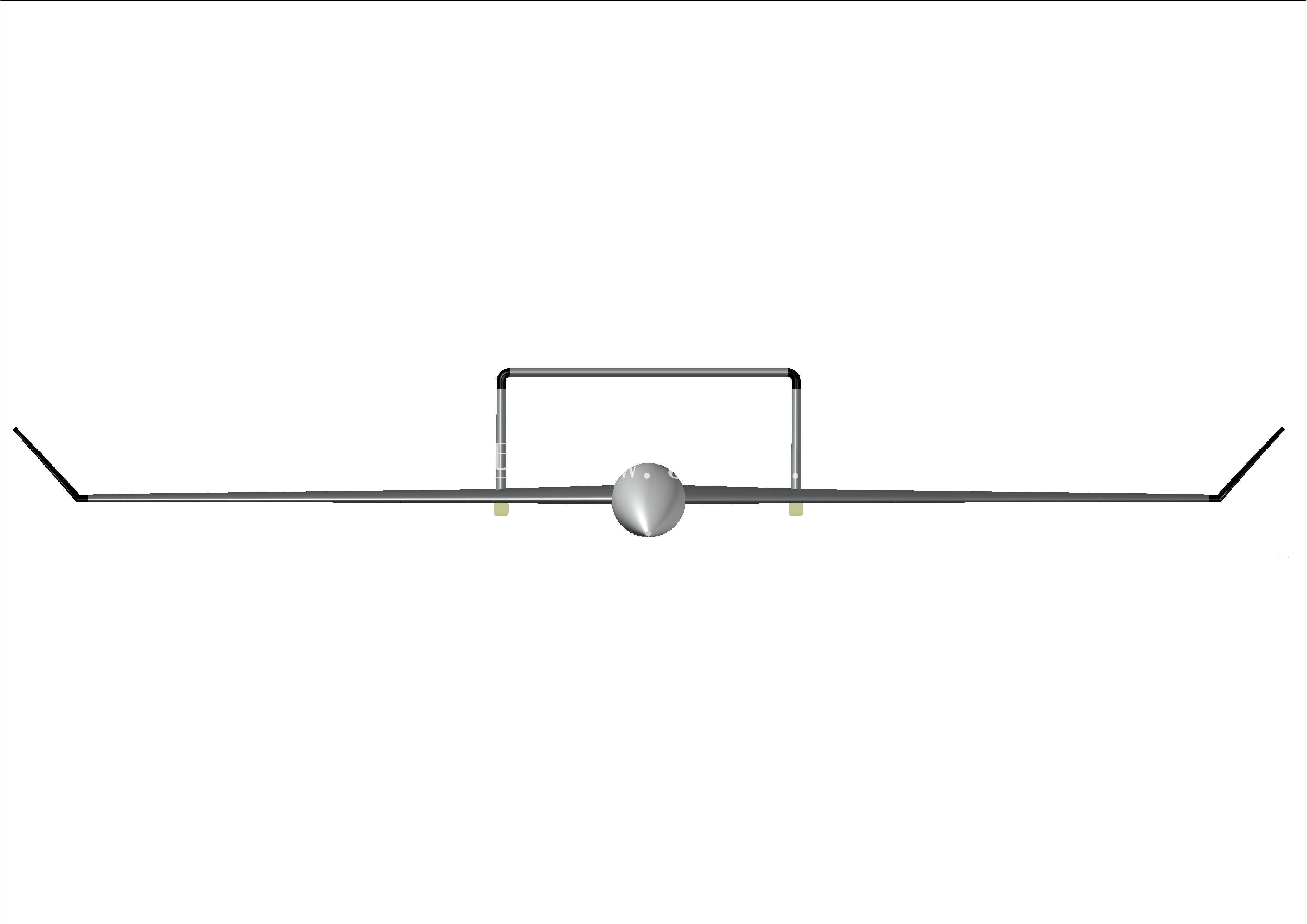

  这款双臂布局固定翼无人机的结构设计,核心围绕长航时低空作业场景的实际需求展开,整体翼展控制在2000毫米,属于中小型固定翼无人机的尺寸区间,既能够满足单人便携携行的转运要求,也能在常规开阔场地完成滑跑起降,不需要专用的机场跑道配套,适配农林植保作业、小范围航空测绘、边境线低空巡检、应急通信中继等多种民用作业场景。从结构布局来看,采用后置双臂推杆的尾撑设计,将尾翼承力结构通过两根平行的碳纤维管撑杆与主机翼、机身主体连接,这种布局首先能够大幅降低机身尾部的结构重量,把整机的重心集中在机翼弦长的30%到35%区间内,匹配固定翼飞行器常规的静稳定度要求,同时撑杆结构能够给尾翼提供足够的安装刚度,避免飞行过程中尾翼出现气动弹性变形,影响航向与俯仰通道的操纵精度。

  机身主体采用流线型纺锤体设计,头部预留了足够的任务载荷安装空间,可以根据不同作业需求更换光电吊舱、测绘相机、小型播撒装置或者通信中继模块,机身中段是动力系统与航电设备的安装舱,电池、电调、飞控模块的安装位都做了集中布置,既方便布线检修,也能进一步优化整机的重心分布,避免出现重心偏置带来的飞行配平阻力增加问题。主机翼采用大展弦比平直翼设计,翼型选用低速高升阻比的平凸翼型,能够在较低的巡航速度下提供足够的升力,降低单位航程的能耗,提升整机的续航时间,机翼两端设置了小尺寸的翼梢小翼,能够抑制翼尖涡流的诱导阻力,进一步提升巡航效率,机翼与机身、尾撑杆的连接位置都设计了快拆接口,不需要额外工具就能完成机翼与尾翼的拆卸,拆分后可以装入常规的便携器材箱,方便外场作业时的转运携带。

  尾翼部分采用常规的平尾加垂尾布局,垂尾设置在平尾两端,通过尾撑杆与主机翼后缘连接,这种尾翼布局能够让平尾处在主机翼的下洗流影响范围之外,保证俯仰操纵面在大迎角飞行状态下依然有足够的操纵效率,避免出现失速时操纵失效的问题,同时双垂尾的设计也能提升航向稳定性,在侧风起降或者侧风飞行时,能够降低航向配平的操纵量,提升飞行的稳定性。在结构强度设计上,机翼主梁采用碳纤维层压结构,蒙皮选用轻木加碳纤维蒙皮的复合结构,在保证足够抗弯抗扭强度的前提下,尽可能降低结构重量,尾撑杆选用高强度碳纤维圆管,两端的连接接头采用航空铝合金机加工成型,既能够承受飞行过程中的气动载荷与着陆冲击载荷,也能控制接头位置的结构重量,机身主体的骨架采用隔框加纵梁的结构形式,隔框位置预留了设备安装的螺孔位,能够兼容不同尺寸的航电设备与任务载荷,不需要对机身结构做二次改装就能完成不同任务模块的快速更换。

  从安装边界来看,整机装配完成后,机身长度控制在1200毫米以内,尾翼展长400毫米,机身最大直径120毫米,各个活动操纵面的偏转行程都预留了足够的间隙,副翼偏转角度范围是正负15度,升降舵偏转范围是正负20度,方向舵偏转范围是正负25度,能够满足常规飞行姿态控制的舵效要求,起落架采用后三点式滑跑起落架,主起落架安装在机翼下方的加强隔框位置,能够承受着陆时的冲击载荷,尾轮安装在机身尾部下方,带有转向联动结构,能够配合方向舵完成地面滑跑时的方向控制。这种双臂推杆的结构布局,相比常规的单机身尾撑布局,还能够给任务载荷提供更开阔的下方视野,因为机身尾部没有延伸的尾梁结构,机身下方的光电载荷或者测绘相机不会被尾部结构遮挡视野,能够获得更大的作业观测角度,适配航拍、测绘、巡检等需要下视观测的作业场景,同时尾撑杆布置在机翼后缘的上下翼面之间,不会对机翼下翼面的气流产生过多干扰,也不会影响机翼下方任务载荷的安装空间。在气动设计的细节上,机翼与机身的连接位置做了翼身融合的整流处理,能够降低翼身结合处的干扰阻力,尾撑杆与机翼、尾翼的连接位置也设计了小型的整流罩,避免连接接头位置产生过多的寄生阻力,整机的气动外形经过低速风洞特性的匹配优化,巡航速度可以控制在每小时60到80公里的区间,失速速度低于每小时35公里,能够保证低速作业时的飞行安全性,即使出现动力失效的情况,也能以较低的速度完成滑翔迫降,降低设备坠毁的损失。
