双座连接固定托架结构设计

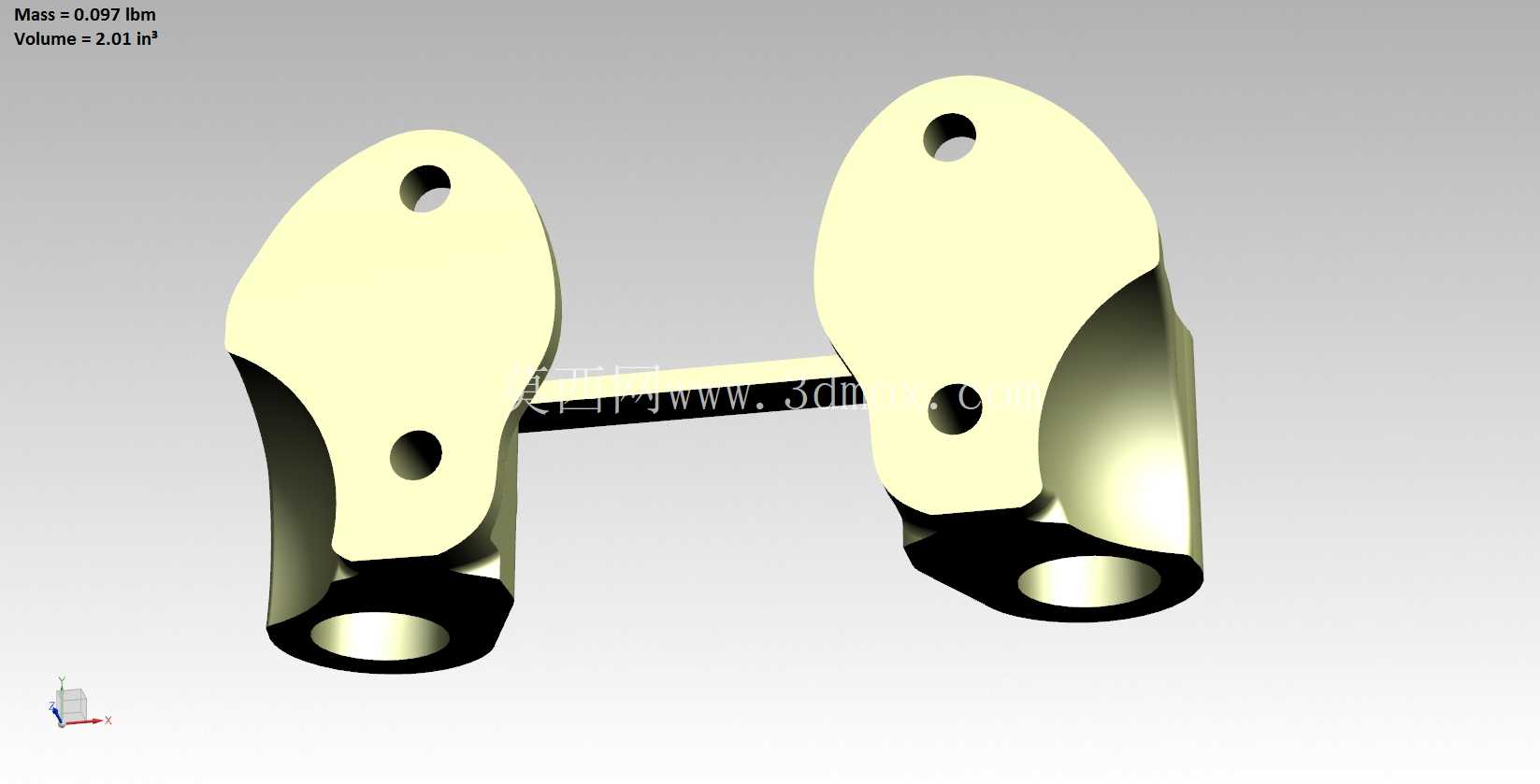

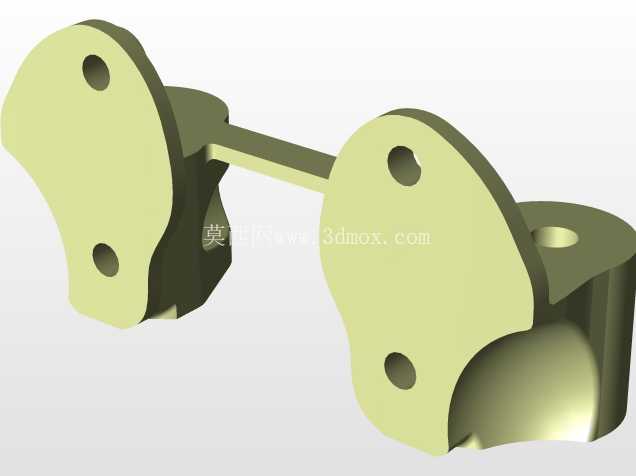

　　从实际使用场景来看，这类托架常被用在小型输送线的侧边导向杆固定、轻型设备的管线支撑座安装、以及小型工装夹具的定位基准座接驳位置，尤其是在安装空间受限，无法布置大尺寸法兰支座的场合，这种两端带安装耳、中间通过连接筋实现跨距固定的结构，能在占用极小安装投影面积的前提下，提供足够的连接刚度。从功能特性上看，该托架两端的支撑座采用带圆弧过渡的柱体结构，柱体侧面预留的通孔可用于穿装导向轴、固定杆或者气路管线，端部的耳状安装板上开设的沉头安装孔，可直接通过螺栓将整个托架固定在设备基板或者机架型材上，无需额外设计转接板；中间的连接筋采用等截面平直结构，既保证了两端支座的位置精度，又能在承受垂直于安装面的载荷时，将受力均匀传递到两端的安装点，避免局部应力集中导致的支座变形。在各类轻载传动、机架接驳以及小型工装的装配场景里，这类双座连接固定托架的使用频率并不低，很多做小型设备改型、非标机架搭建的结构工程师，在处理两个平行安装面的跨接固定需求时，往往会优先考虑这类一体化成型的托架结构，而非采用两个独立支座加连接杆的拼接方案，核心原因就在于一体化结构能消除拼接带来的累计装配误差，同时减少装配环节的紧固件数量，提升整体结构的抗振性能。

　　在设计思路上，这类零件首先要确定的是两端支座的中心跨距，这个尺寸直接决定了托架的适用安装场景，跨距公差需要控制在合理范围内，否则会出现安装孔位错位、穿装的杆件出现别劲的问题；其次是安装耳上的孔位布局，两个安装孔的中心距需要匹配常用的型材安装槽间距或者基板的通用孔距，降低现场安装的适配难度；柱体上的穿装孔直径需要根据常用的导向杆、固定杆的标准直径系列来设定，孔的内壁要保证足够的圆柱度，避免穿装后出现杆件卡滞、定位不准的问题。

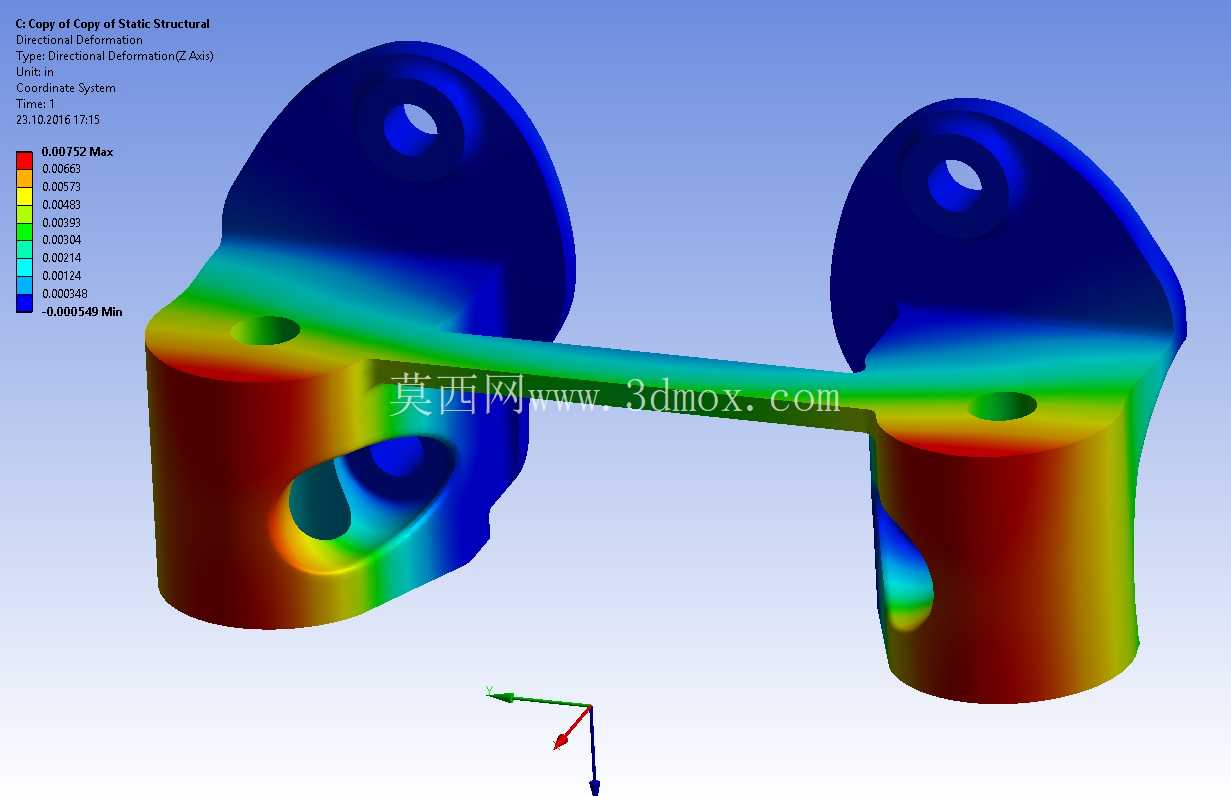

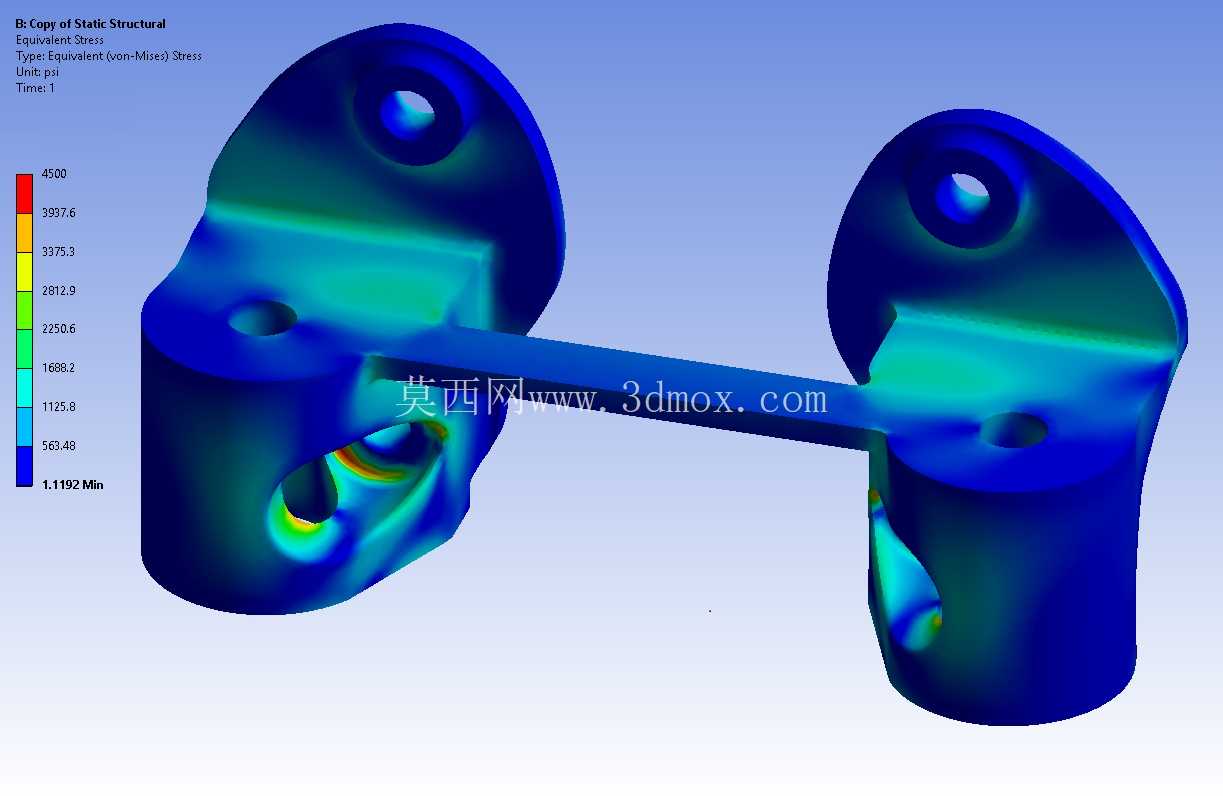

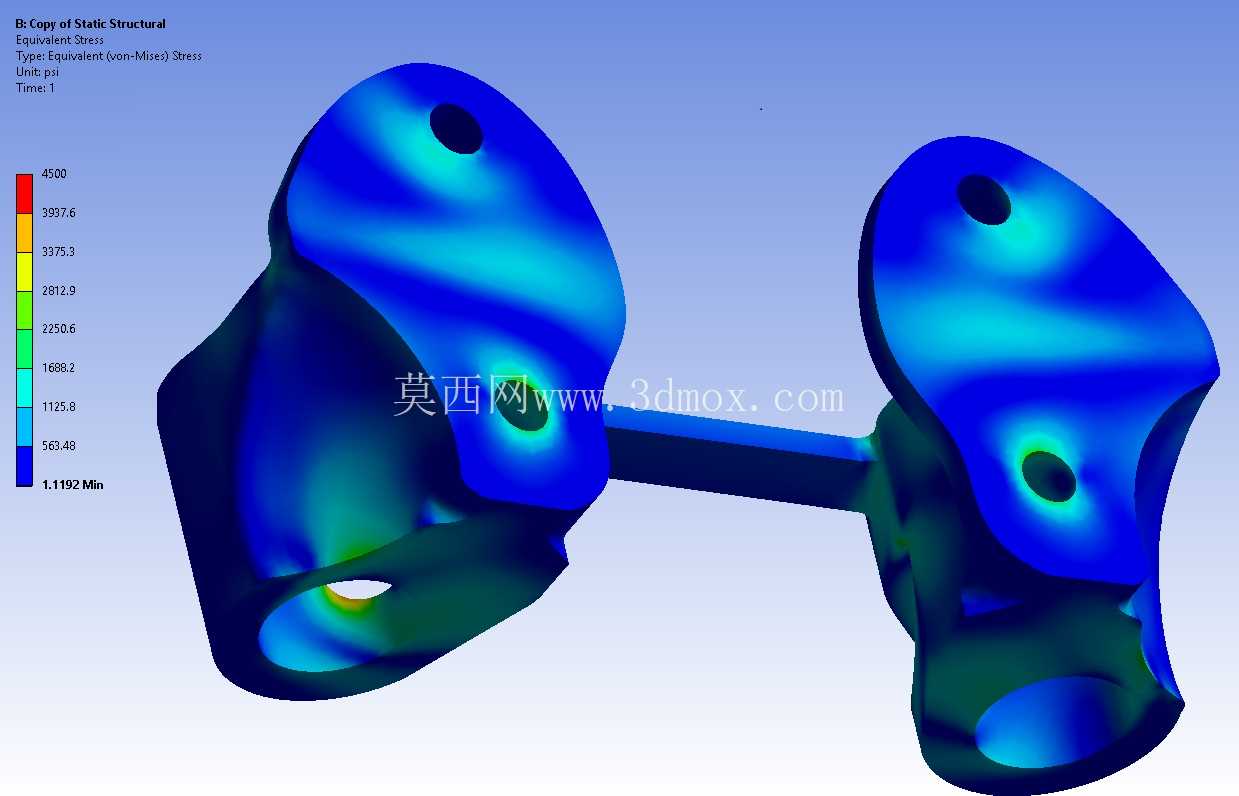

　　外形与安装边界方面，整个托架的外轮廓没有尖锐的外伸棱角，所有转角位置都做了圆弧过渡处理，既避免了安装过程中划伤操作人员，也能减少热处理或者压铸成型过程中的应力集中问题；安装时需要注意，两端安装耳的底面为装配基准面，需要保证该平面的平面度要求，固定时螺栓的锁紧力矩要均匀，避免单侧锁紧力过大导致托架出现翘曲变形，影响中间连接筋的直线度以及柱体上穿装孔的同轴度。很多工程师在初次设计这类零件时，容易忽略中间连接筋的截面厚度设计，要么为了省料把筋做的过薄，导致受力后出现挠曲变形，要么把筋做的过厚，增加不必要的零件重量和材料成本，合理的设计应该是根据实际承受的载荷大小，通过受力仿真确定筋的厚度，同时在筋与两端柱体、安装耳的连接位置做圆角过渡，进一步降低应力集中系数。

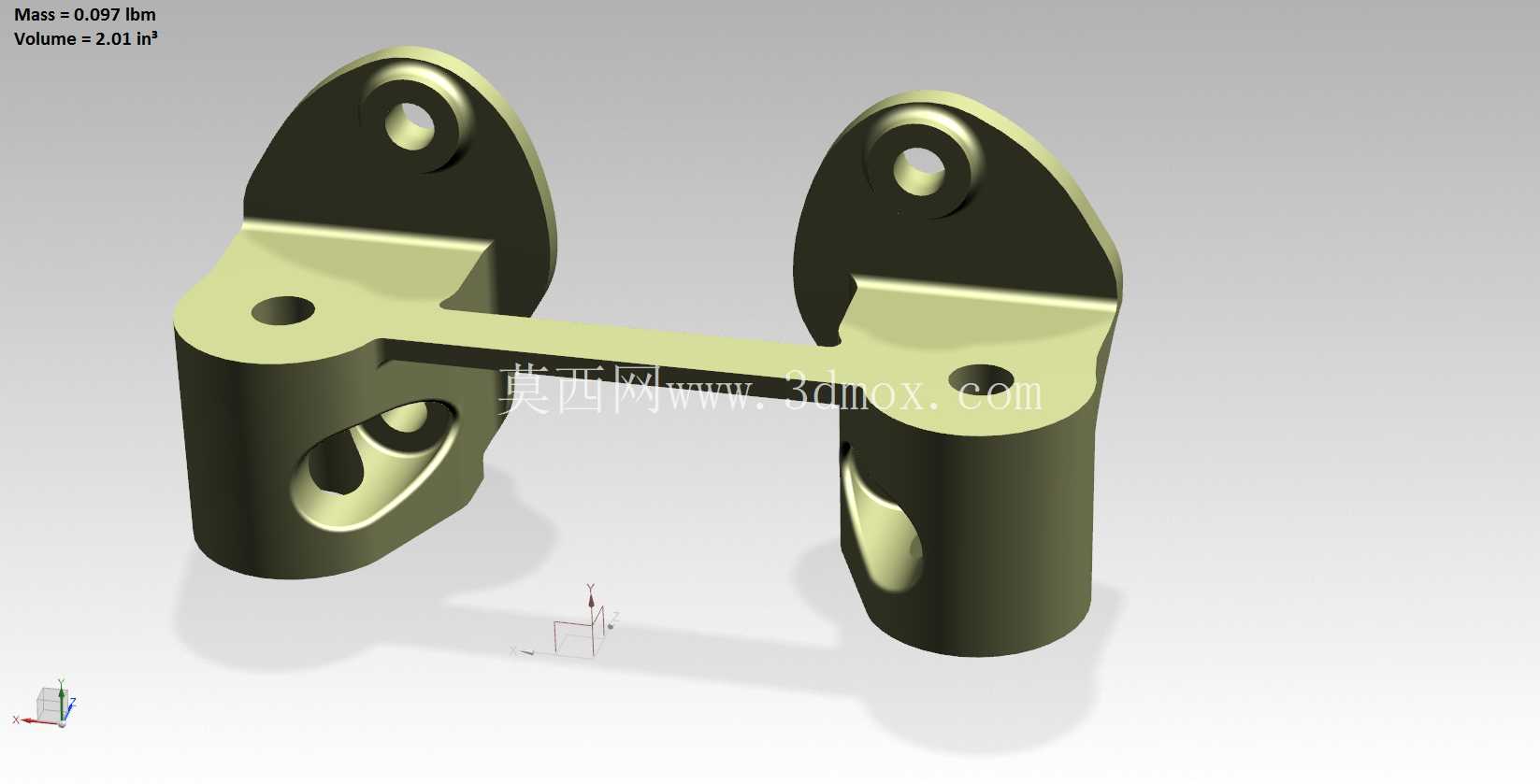

　　另外，柱体下端的镂空结构并非随意设计，一方面是为了减少零件的整体重量，另一方面是为了在穿装杆件时，预留出锁紧螺钉的操作空间，方便从侧面将穿入的杆件顶紧固定，不需要额外在柱体外侧设计凸台来加工螺纹孔，让整个零件的外轮廓更加规整，也便于压铸或者机加工时装夹定位。在实际选型应用时，需要确认安装面的平面度是否满足要求，如果安装基板本身存在较大的平面度误差，强行锁紧螺栓会导致托架产生内应力，长期受振动载荷作用下容易出现连接筋断裂的问题，必要时可以在安装耳与基板之间增加薄铜皮调整垫片，补偿安装面的平面度误差，保证托架受力均匀。
