高压L型流体通路弯头接头结构设计

在高压微流体输送系统的管路搭建环节，接头作为管路转向、通路衔接的核心基础元件，其密封可靠性、流道通畅性直接决定整套流体系统的运行稳定性，尤其是在小通径高压工况下，接头的结构设计稍有疏漏，就可能出现流体泄漏、流道阻力陡增、接头受压崩脱等问题，影响整套实验或生产装置的正常运行。这款L型弯头接头，正是针对小通径高压流体输送场景开发的转向衔接元件，主要用于高压流体管路90度转向位置的硬管或对应接口部件的连接，常见于实验室微流体分析装置、小型高压流体试验台、精密化工加注设备这类对管路布局紧凑度、耐压等级有较高要求的场景，能够在有限的安装空间内完成管路直角转向，减少管路弯折带来的通径损失与应力集中问题。

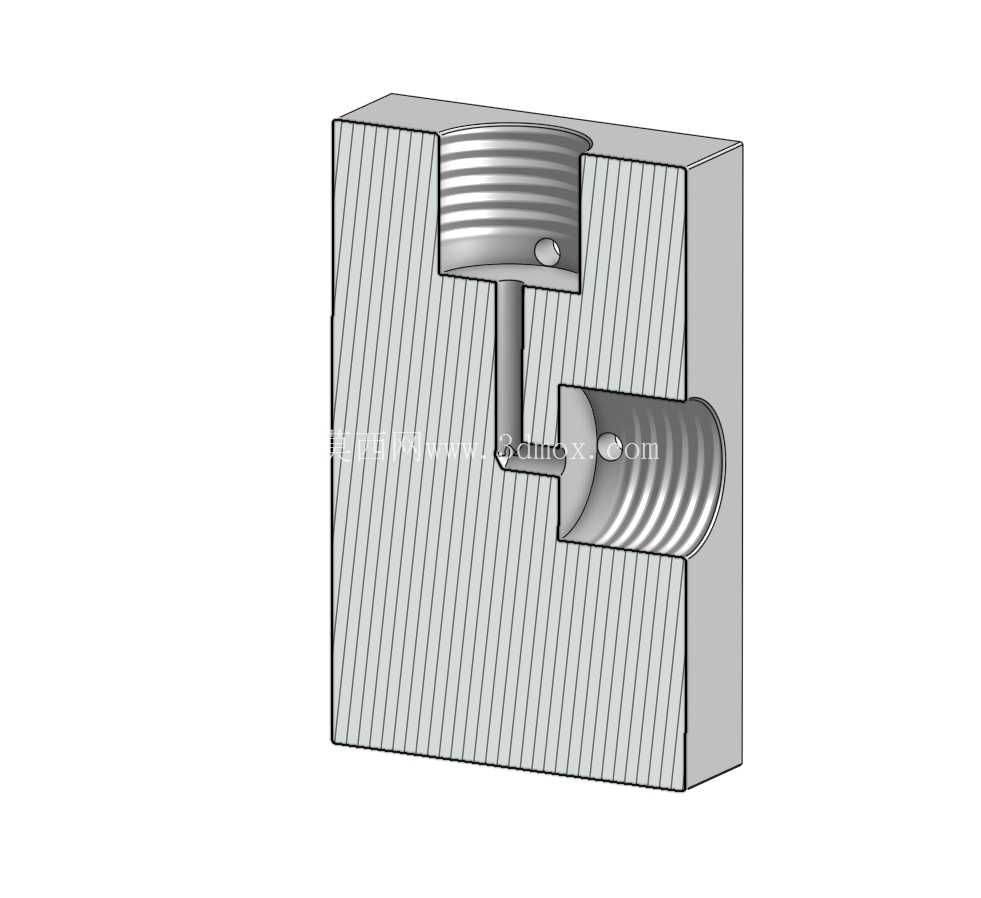

从功能特性来看，这款接头配置了两个9/16-18 UNF平行螺纹接口，这类平行螺纹在高压管路连接中，通常配合适配的密封垫圈或者金属密封端面实现静密封，相比锥管螺纹，平行螺纹的拧入深度可控，不会因为螺纹拧入过深导致接口变形，也不会因为拧入深度不足影响连接强度，适配高压工况下反复拆装的使用需求。接头内部设置了0.9英寸直径的钻孔流体通道，整个流道在转角位置做了平滑过渡处理，没有突兀的直角台阶，能够最大程度降低流体流经转角时的局部阻力，减少流体在转角位置的滞留与紊流，对于输送高纯度流体、或者带有微小固相颗粒的流体时，能够避免颗粒在转角位置沉积堵塞流道，也能减少紊流带来的管路振动与压力波动。

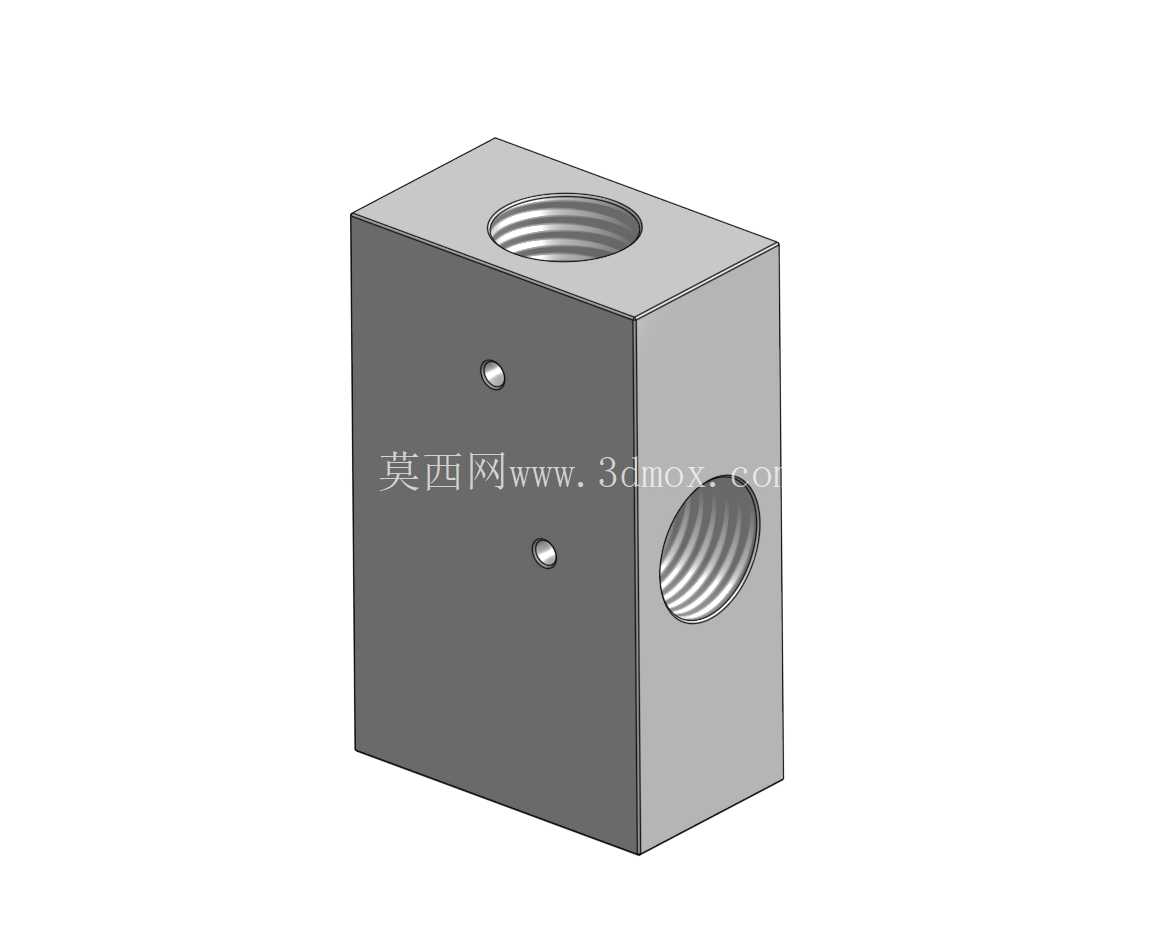

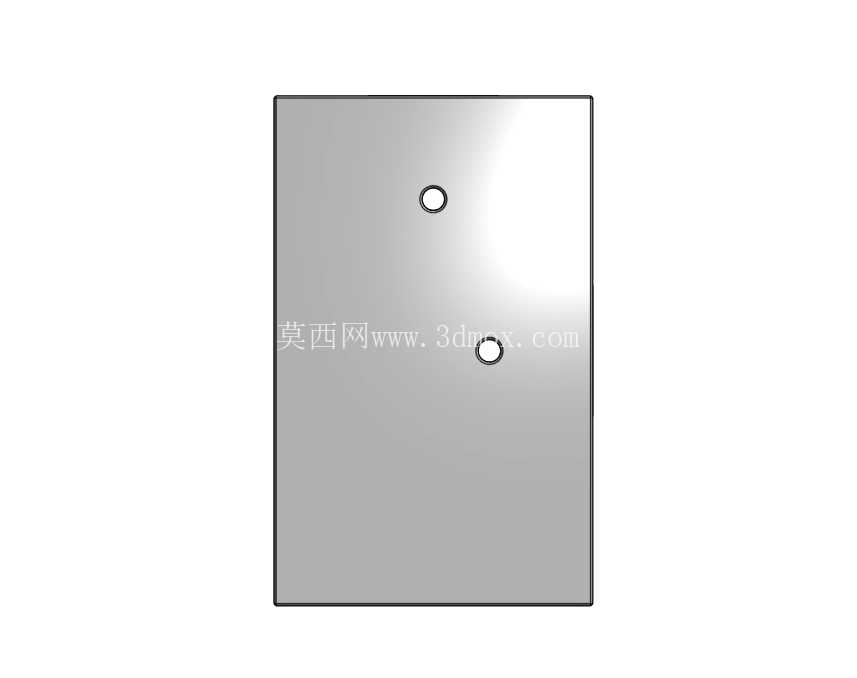

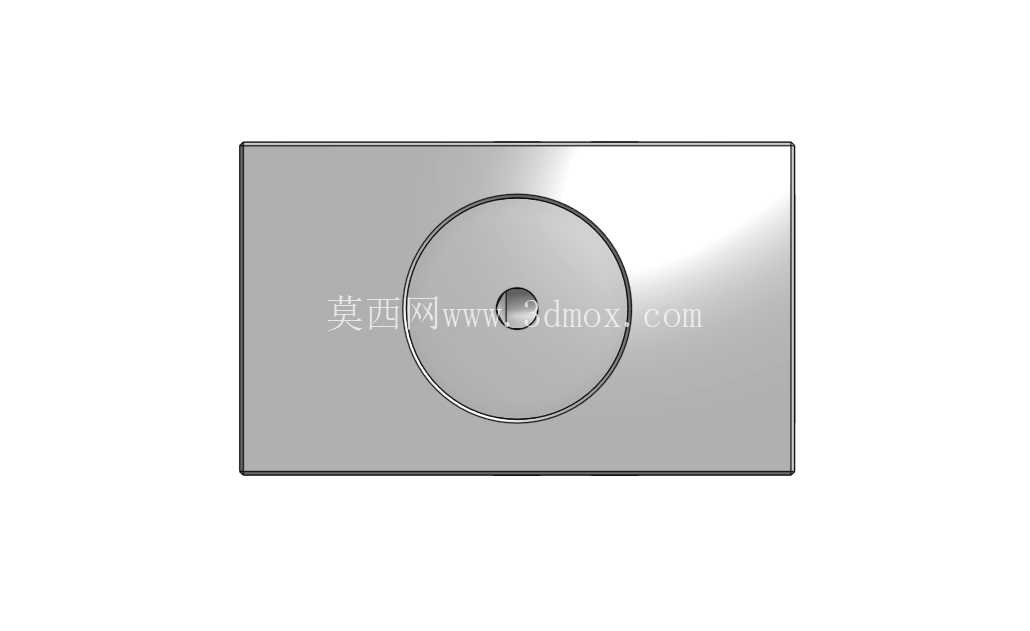

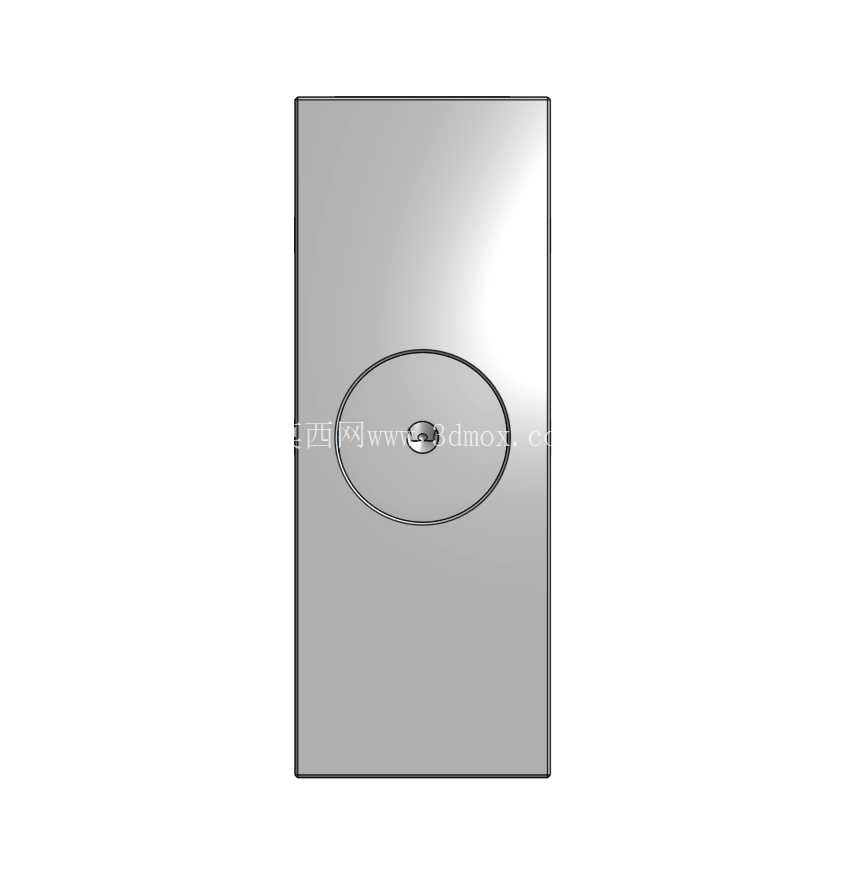

在密封匹配设计上，接头的接口底部设置了60度喇叭形锥面，这个锥面角度与高压接头尖端的59度锥面形成角度差配合，当两个接头通过螺纹锁紧时，60度的喇叭口会与59度的接头尖端形成线性密封接触带，随着锁紧力矩的增加，接触带的接触压力逐步升高，最终实现金属面之间的硬密封，这种锥面密封结构不需要额外添加密封填料，能够耐受更高的工作压力，同时也避免了密封填料脱落污染流体的问题，非常适合对流体洁净度有要求的微流体输送场景。在结构布局上，接头采用方块式的本体外形，相比六角外形的管接头，方块式本体在安装时可以用普通平口扳手夹持，不需要匹配特定规格的套筒或者六角扳手，在狭小的安装空间内操作更加方便，同时方块外形的平面可以直接贴靠在安装基板的表面，能够通过安装孔将接头固定在基板上，避免管路运行过程中接头受流体压力冲击发生转动，导致螺纹连接松动。

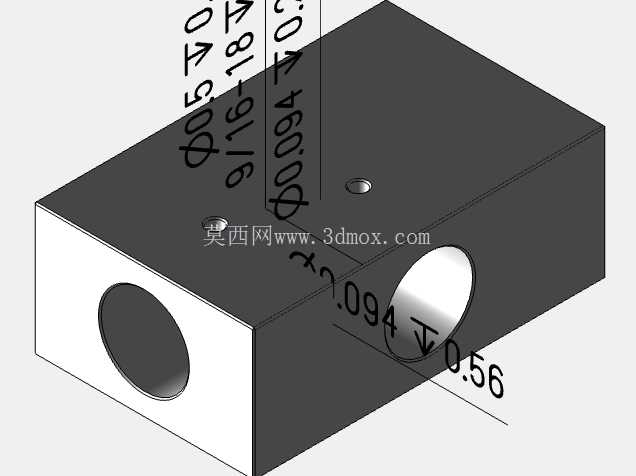

从安装边界来看，这款接头的两个接口分别位于相邻的两个垂直端面上，接口的螺纹长度按照9/16-18 UNF螺纹的标准旋合长度设计，能够保证足够的螺纹啮合扣数，满足高压下的连接强度要求，安装时只需要在对接的接头尖端放置适配的金属密封垫，或者直接依靠锥面配合，将对接件拧入螺纹孔至规定力矩即可完成连接。接头本体的外形尺寸紧凑，两个接口的中心距经过优化，既保证了转角位置流道的壁厚满足高压下的强度要求，不会因为壁厚不足导致本体在高压下发生胀裂，又尽可能压缩了整体占用空间，适合在密集排布的管路组中使用，不会和相邻的接头产生安装干涉。在建模设计过程中，这类接头的流道部分需要重点关注转角位置的圆角过渡，不能出现建模特征的尖角残留，否则不仅会导致实际加工时出现应力集中点，在高压循环载荷下容易出现疲劳裂纹，还会在流体仿真时出现局部流速异常升高的问题，影响流阻计算的准确性；螺纹部分的建模需要严格遵循UNF螺纹的标准牙型参数，保证螺纹的大径、小径、螺距与标准件完全匹配，避免实际装配时出现螺纹错扣、无法拧入的问题；底部的60度喇叭锥面需要严格控制锥面的角度公差与表面粗糙度要求，因为锥面密封的性能完全取决于接触带的贴合完整性，如果锥面角度偏差过大，或者表面存在加工刀痕，就会导致密封面出现泄漏通道，无法满足高压下的密封要求。

实际选型使用时，需要注意这款接头的通径为0.9英寸，适配的管路通径需要与内部流道通径保持一致，避免通径突变带来的流阻变化；同时安装时的锁紧力矩需要按照对应螺纹规格的高压密封推荐力矩施加，力矩过小会导致密封面接触压力不足出现泄漏，力矩过大则可能导致螺纹变形、锥面压溃，反而影响密封性能与重复拆装性能。这类L型高压弯头接头在微流体系统中，除了实现管路转向，还可以作为集成阀块的外接接口使用，将多个接头集成安装在统一的安装基板上，能够大幅缩减流体系统的管路连接长度，减少系统的容腔体积，提升流体系统的响应速度，这对于需要精确控制流体压力、流量的微流体实验系统来说尤为重要。
