双列直插式电子实验面包板结构设计

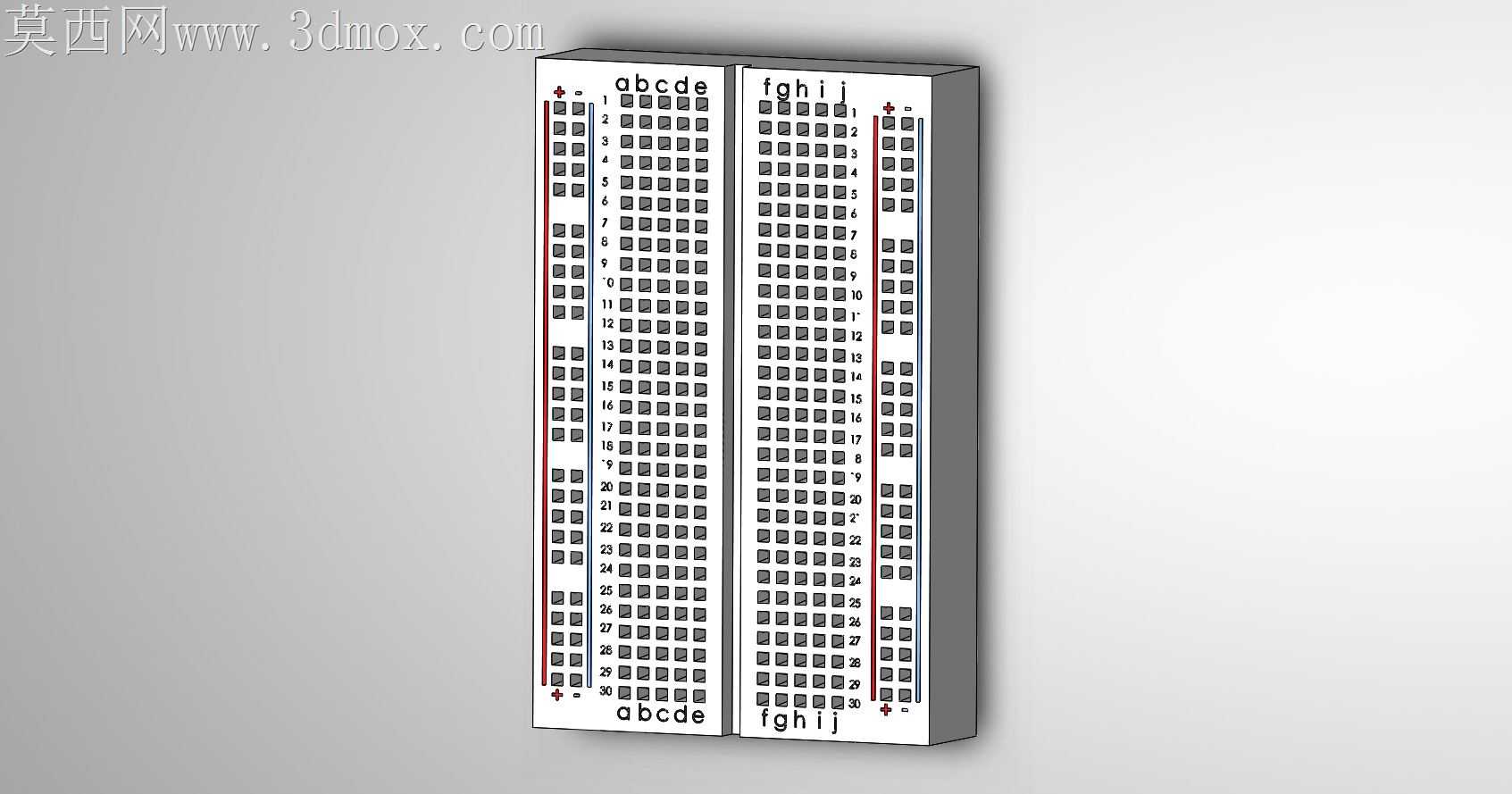

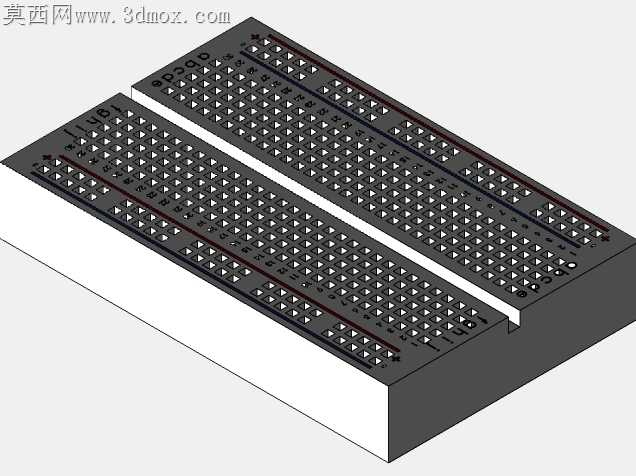

电子实训场景里最容易被忽略的插接公差问题，恰恰是决定实验效率的核心。不少廉价面包板用不了几次就出现插孔松脱、接触不良的问题，根源在于内部弹片的排布和孔位同轴度没做适配，插针插入时没法均匀受力，反复插拔后弹片塑性变形，直接导致电路虚接。这款双列排布的实验板在孔位矩阵设计上做了针对性调整，每列五个插孔的同轴度公差控制在0.02mm以内，插针插入时能垂直触达内部铜质弹片的中心受力区，不会出现偏斜挤压弹片边缘的情况。双块拼接的排布逻辑也贴合日常实训的接线习惯，左右两块板的电源总线列做了红色标识区分正负极，横向的信号插孔按字母和数字做了行列标注，接线时不用反复数孔位，能减少接错线的概率。板体边缘做了1.5mm的加厚围边，日常堆放、拿取时不会因为磕碰导致边角开裂，插孔区域的面板做了细微的磨砂纹理处理，手上有汗的时候操作也不会打滑。内部的弹片卡槽和面板孔位是过盈配合，不会因为频繁插拔出现弹片移位的问题，电源列的弹片做了加长处理，哪怕是较粗的电源导线插入，也能保持足够的夹持力，不会出现导线松脱断电的情况。两块板拼接的缝隙控制在0.1mm以内，拼接处的孔位对齐度偏差不超过0.03mm，跨板插接元件时不会出现插针弯折的问题。面板上的字符标识采用凹印工艺，不会因为长期摩擦导致标识模糊脱落，哪怕是高频次的实训课堂使用，也能长时间保持清晰的孔位指引。板体底部做了四个浅槽的防滑脚垫安装位，贴装防滑垫后放在实验台上不会随意滑动，接线时不用额外用手按住板体。这种结构设计没有追求花哨的附加功能，全部围绕实训场景里的真实痛点调整，从孔位公差、弹片受力到标识耐用性，每一处细节都对应日常使用里容易出现的问题，能大幅降低实验过程中因为硬件接触不良导致的排错时间，不管是学生基础电路实训，还是工程师做初期电路原理验证，都能保持稳定的插接接触效果，减少不必要的实验干扰。
