改进型带停顿功能往复运动槽轮机构

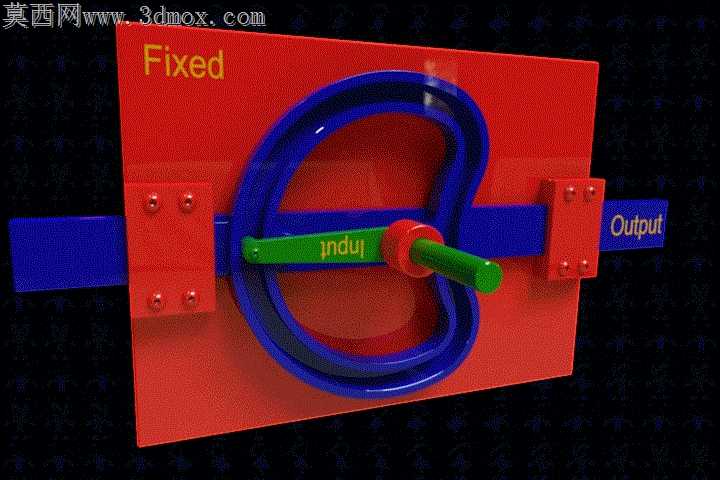

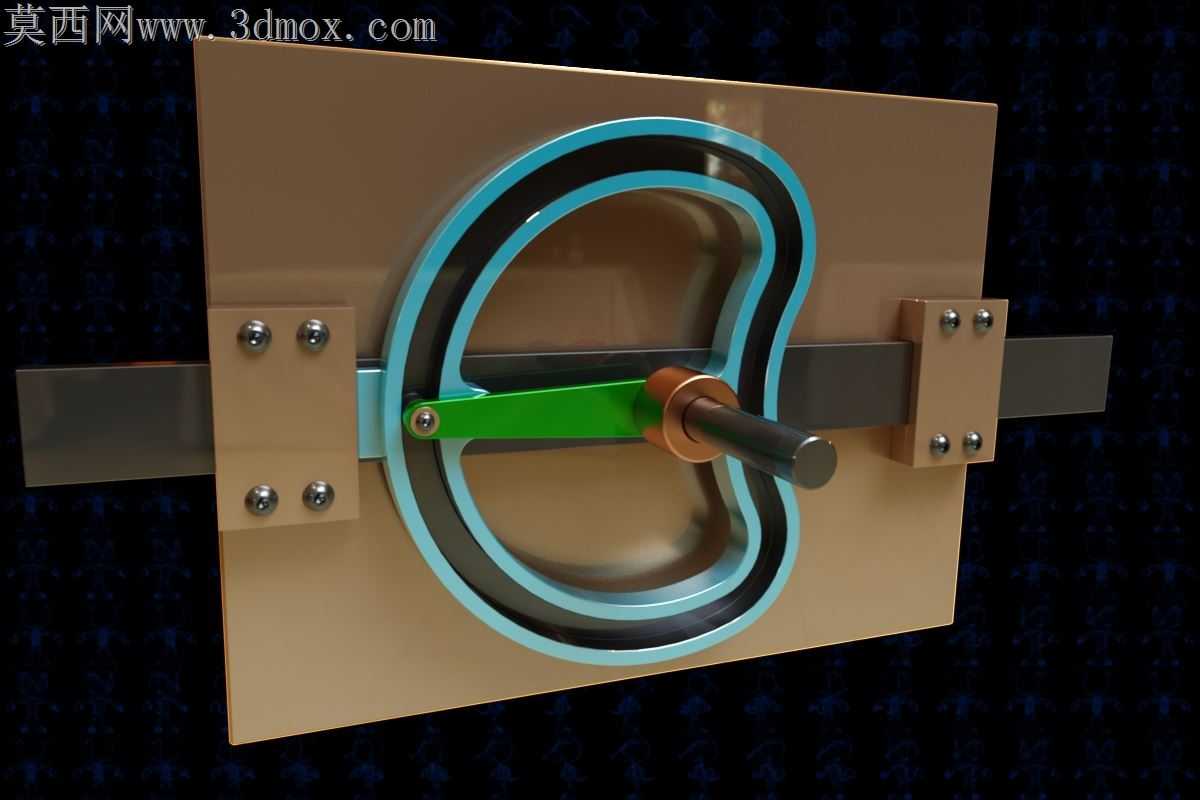

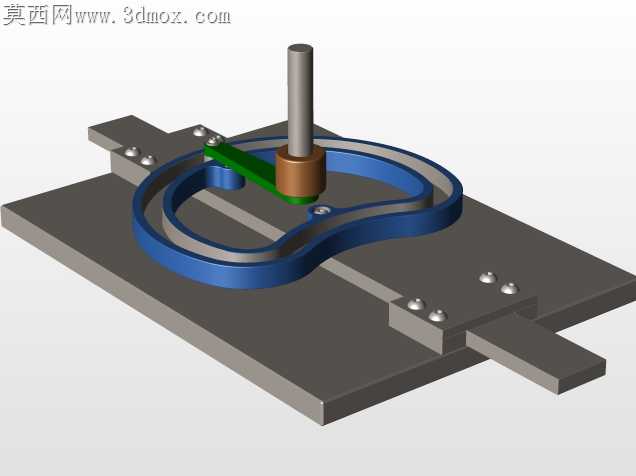

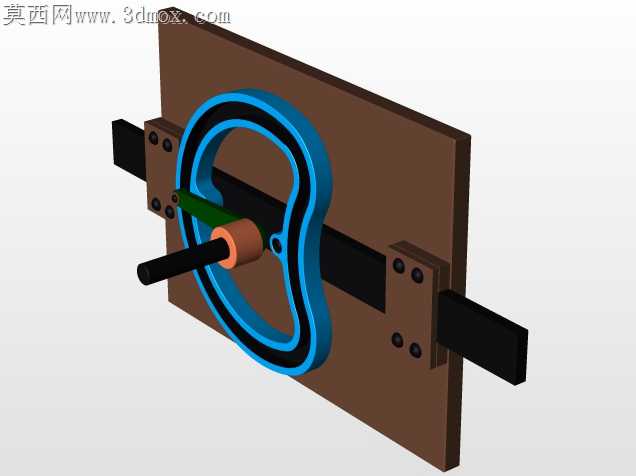

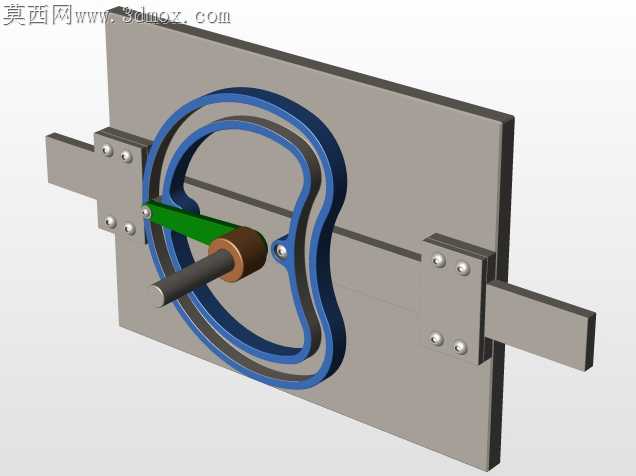

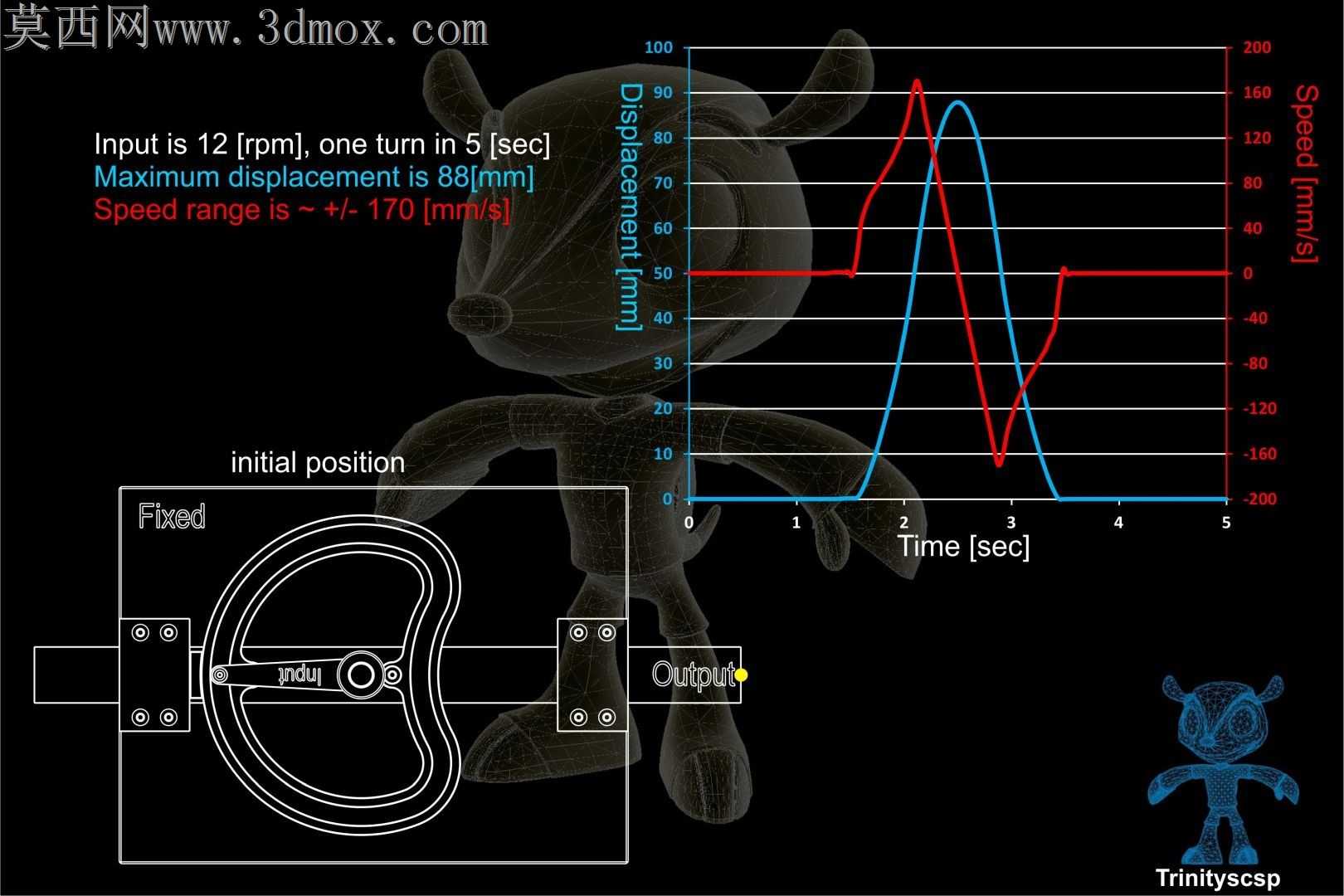

常规往复槽轮机构在行程端点无停顿特性，应用在需要工位停留的送料、压合场景时，往往要额外加装定位销或者阻尼结构，额外增加的零件不仅会抬升装配累计公差，高速运行时定位销的插拔冲击还会带来明显的振动噪音，长期运行后销孔磨损会直接导致定位精度漂移。这款改进结构直接在槽道轮廓上做了适配调整，把原有连续曲率的环形槽道，在两个行程极限位置设计了与曲柄销回转半径匹配的同心圆弧段，当曲柄销滑入这段圆弧槽道时，从动滑台会保持静止状态，不需要额外附加锁止结构就能实现预设时长的端点停顿，从根源上规避了附加锁止结构带来的冲击与磨损问题。槽道的曲率过渡段做了连续相切处理，没有硬折角，曲柄销在槽道内滑动时不会出现卡滞或者加速度突变，滑台与安装基板之间的导向块采用了双侧对称布置，滑台往复运动时的侧向力会被两侧导向面均匀分担，不会出现单侧导向块偏磨的问题。曲柄与转轴的配合位置设计了轴肩定位，装配时不需要反复调整垫片厚度就能保证曲柄销与槽道的啮合深度，避免啮合过浅导致销子脱出、啮合过深导致滑动阻力过大的问题。槽道的加工宽度公差控制在H7级别，与曲柄销的配合间隙留了0.02mm的滑动余量，既不会因为间隙过大导致滑台停顿位置出现窜动，也不会因为间隙过小导致销子在槽道内卡涩。安装基板上的导向块固定孔采用了铰制孔设计，装配时导向块的位置精度靠孔轴配合保证，不需要打表找正就能满足导向平行度要求，大幅降低现场装配的调试难度。停顿段的圆弧长度可以根据实际需要的停顿时间调整，不需要改动曲柄长度和滑台行程，只需要更换对应槽道轮廓的槽轮盘就能适配不同的工位节拍，通用性比传统附加锁止的往复机构更强。
