伺服驱动自稳式双轴回转云台结构

　　该云台结构核心采用伺服电机作为动力输出源，可实现水平方向360度连续回转、俯仰方向正负角度范围内的姿态调整，主要搭载在需要动态稳定承载的设备端，比如户外移动监测设备的承载支架、机载光电探测设备的安装基座、移动作业机器人的末端执行器承载平台，在设备行进或作业过程中，可通过内置的姿态反馈逻辑实时调整云台角度，抵消载体晃动带来的姿态偏移，保证搭载的设备始终保持预设的工作角度。

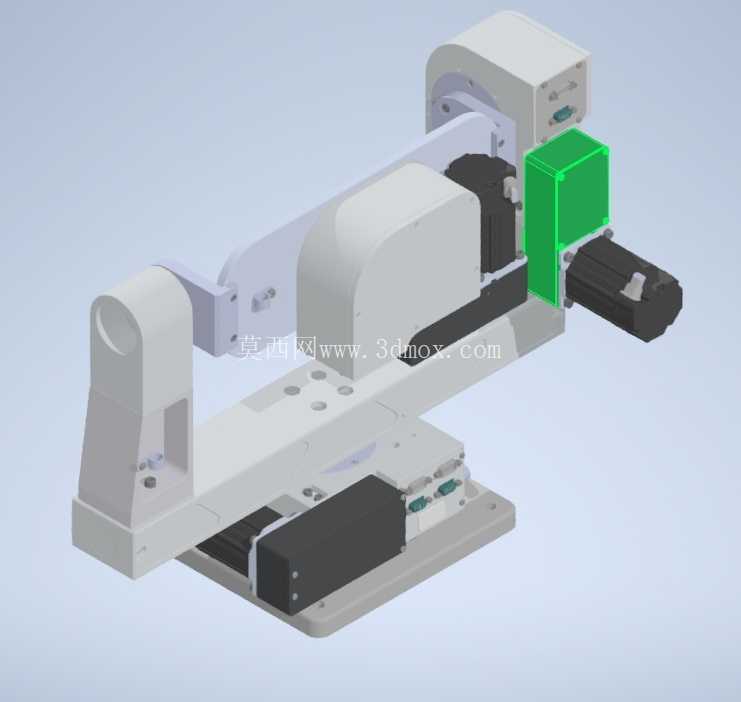

　　从结构设计逻辑来看，整体采用分层式承载布局，底部为回转支撑基座，内置回转支承结构承担整体轴向与径向载荷，基座内部集成水平方向驱动伺服电机与传动齿轮组，齿轮传动副采用小间隙设计，降低回转过程中的回程误差，保证角度调节的精度；中间层为俯仰支架连接座，两侧对称布置支撑臂，俯仰驱动伺服电机内置在一侧支撑臂内部，通过直连输出轴连接上层承载平台，省去中间传动环节，提升俯仰动作的响应速度。上层承载平台为平板式结构，表面预留多组标准化安装孔位，包括中心定位圆孔、圆周分布的螺纹安装孔、侧边的长条形调节槽，可适配不同规格的搭载设备安装需求，安装孔位的位置公差控制在0.1mm范围内，保证搭载设备安装后的同轴度符合要求。

　　安装边界方面，底部基座设置有四个对称分布的固定安装孔，可通过螺栓直接固定在载体的安装平面上，安装平面的平面度要求不低于0.2mm，避免安装后基座变形影响回转精度；整体结构的运动包络范围在设计时已做充分校核，俯仰动作过程中上层平台与两侧支撑臂不会发生运动干涉，水平回转时整体外轮廓不会超出基座的最大外径范围，可适配狭小安装空间的使用需求。结构材质选择上，承载主体采用高强度铝合金加工而成，在保证结构刚性的前提下降低整体自重，运动配合面采用硬质阳极氧化处理，提升耐磨性能，延长结构使用寿命；所有走线均通过内部中空的支撑臂与回转基座内部走线槽布置，外部无裸露线缆，避免运动过程中线缆拉扯损坏，同时提升整体结构的整洁度。

　　在实际工况适配中，该云台可适配存在持续振动、角度动态变化的使用场景，自稳定功能可实时响应载体的姿态变化，调整响应延迟控制在毫秒级，保证搭载设备的工作稳定性，比如搭载视觉检测设备时，可在移动过程中始终保持检测镜头对准待检测区域，不会因载体晃动出现画面偏移、检测失准的问题；搭载定向作业设备时，可在载体移动过程中保持作业方向的稳定，保证作业精度。结构设计过程中已对各部件的受力情况做有限元校核，在额定承载范围内，承载平台的最大变形量不超过0.05mm，可满足高精度搭载设备的安装使用要求，各连接螺栓的预紧力均按照工况载荷做匹配计算，避免长期运行后出现连接松动的问题。
