哈斯VF4立式数控加工中心设备结构

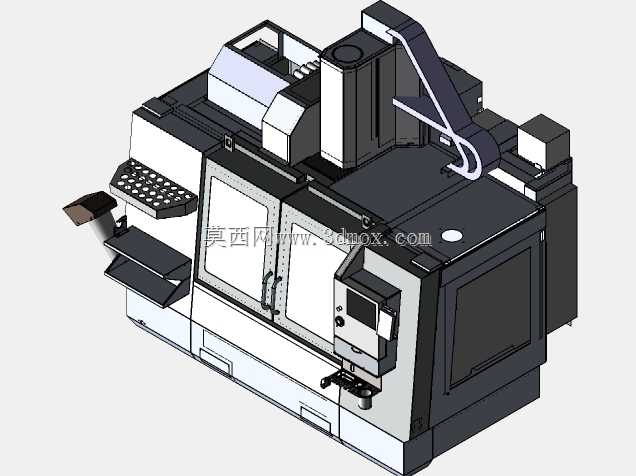

这款立式数控加工中心是精密机械加工领域的核心通用加工设备，广泛应用于模具制造、航空航天零部件加工、汽车零配件生产、通用五金件精密加工等场景，可完成铣削、钻孔、镗孔、攻丝、铰孔等多工序复合加工，能适配碳钢、铝合金、不锈钢、工程塑料等多种材质的工件加工需求，在中小批量精密零件生产、复杂曲面模具加工场景中具备极高的加工适配性。从设备实际用途来看，该设备可实现三轴联动的高精度切削加工，搭配对应的工装夹具即可完成异形轮廓、平面、孔系、型腔等复杂结构的一次装夹加工，有效减少多次装夹带来的定位误差，提升零件加工的精度一致性与生产效率，是离散型机械制造车间、模具加工车间的核心生产设备。从产品功能特性来看，设备左侧配置可多角度调节的操作面板站，方便操作人员根据工位状态调整操作视角，实时观察加工状态并调整加工参数；正面设置双开门防护舱结构，加工过程中可完全封闭加工区域，阻挡切削液飞溅与切屑飞出，同时透明观察窗可让操作人员随时监控舱内加工状态；设备顶部配置链式排屑与管线拖链结构，可规整排布主轴的动力线缆、切削液管路，避免管线在主轴移动过程中出现拉扯、磨损问题，延长管线使用寿命；设备下部设置集成式储屑与柜体结构，可临时存储加工产生的切屑，同时内置电气控制组件，压缩设备整体占地面积。从产品设计思路来看，整体采用C型床身立式布局，主轴箱沿立柱导轨做上下进给运动，工作台沿床身做前后、左右方向的进给运动，这种布局结构具备较好的刚性支撑，可承受较大的切削载荷，同时保证各轴进给的运动精度；操作区域的人机工程设计充分考虑操作人员的作业习惯，操作面板的高度、手轮的位置、舱门开启的力度都适配常规站立作业的操作需求，降低长时间操作的疲劳感。从外形尺寸与安装边界来看，该设备整体占地宽度适配常规工业厂房的车间通道布局，安装时需在设备周边预留足够的操作空间、维护空间与切屑清理空间，设备后侧需预留管线对接、电气柜散热的空间，地面需做对应的承重硬化处理，保证设备长期运行的水平精度，避免地基沉降影响加工精度。
