BT50数控加工中心刀架防护存储套

在机加工车间的日常运维场景里，BT50规格刀柄作为立式、卧式加工中心的主流刀具装夹载体，其流转、存储环节的防护一直是容易被忽略的细节——不少车间直接将拆卸下的刀柄随意堆放在工具柜层板，或是插在简易刀座里无外围防护，很容易出现刀柄锥面磕碰、拉钉沾染切屑、刃具剐蹭变形的问题，轻则影响装夹精度导致加工尺寸超差，重则直接造成昂贵的硬质合金刀具报废，这款刀架防护存储套正是针对这类现场痛点开发的结构件。

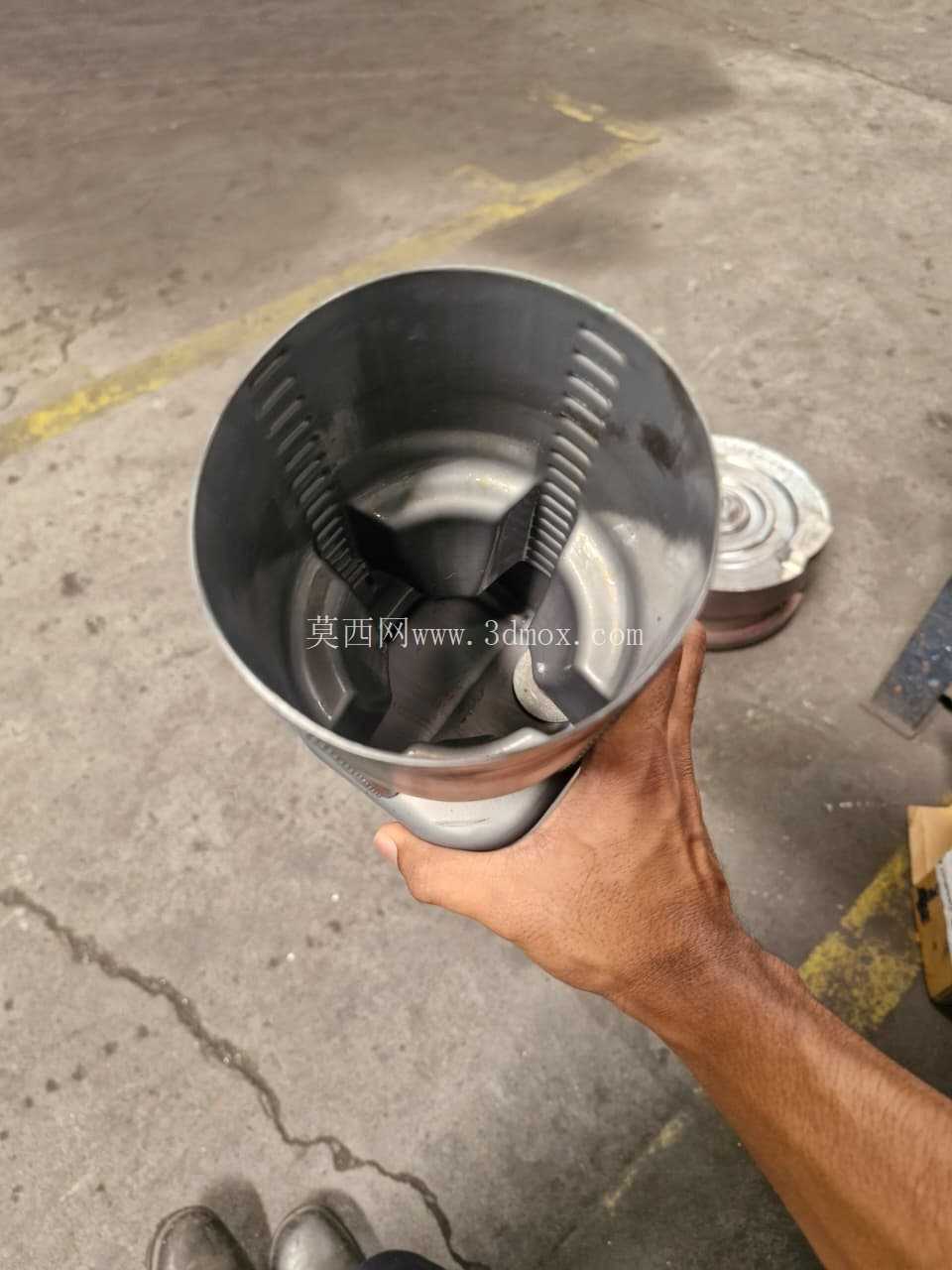

从功能实现逻辑来看，该结构件同时承担了定位承托、外围防护、规整收纳三个核心作用：内部的支撑筋完全匹配BT50刀柄的锥面轮廓与基准台阶，刀柄插入后不会出现径向晃动，锥面与支撑筋的接触位置做了避空设计，避免高精度的锥面配合区域被硬接触刮花；外围的筒状结构形成封闭防护空间，能阻挡车间内漂浮的切削液雾、铸铁切屑、打磨粉尘落入刀柄内部，尤其是拉钉的螺纹间隙、刀柄内冷通道这些清洁难度高的位置，有了外围防护后能大幅降低日常清洁维护的工作量；筒身外侧的等距开槽并非装饰结构，一方面是为了减少塑料件的成型收缩变形，让筒壁的壁厚更均匀，避免注塑后出现翘曲导致内部支撑筋错位，另一方面也能作为目视观察槽，操作人员不用拔出刀柄就能快速确认内部刀柄的装夹状态、刀具长度规格，拿取时能快速识别。

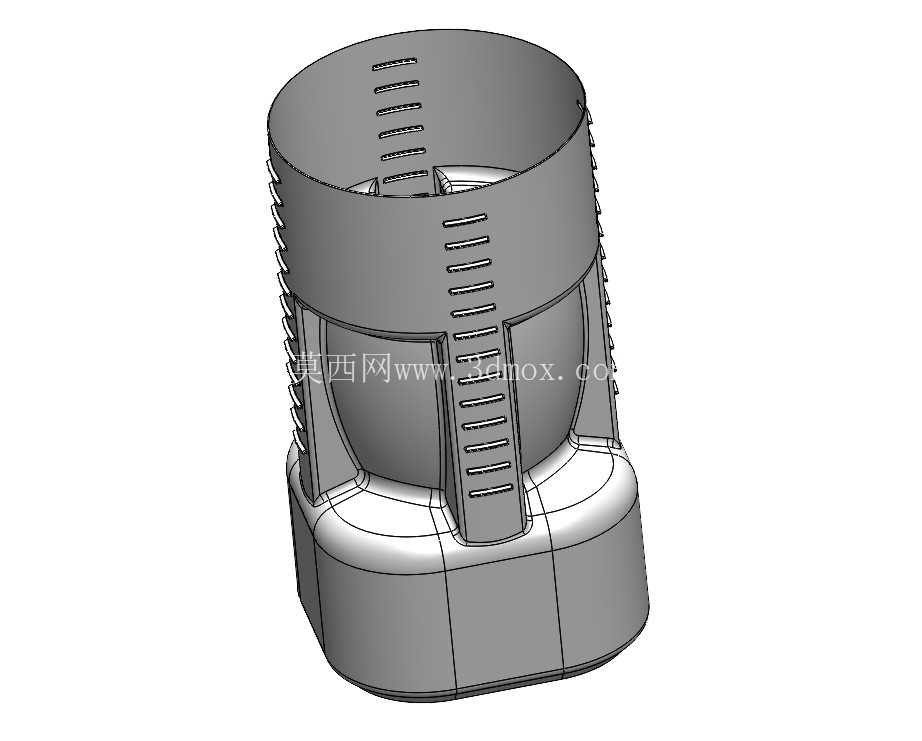

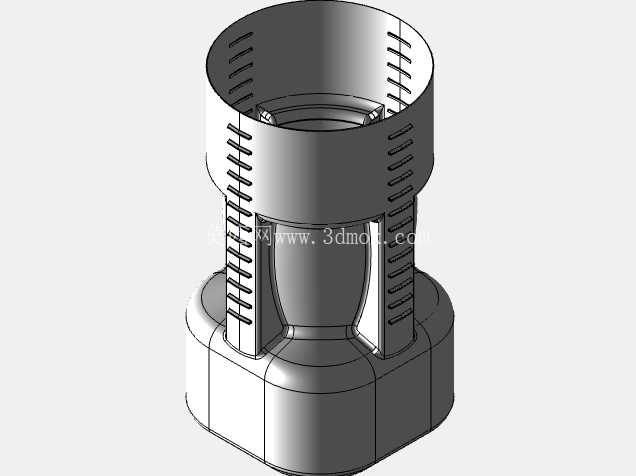

设计过程中优先考虑了现场操作的人机合理性：整体采用上宽下窄的阶梯式筒型结构，底部的加厚承托座能让存储套平稳放置在工具车台面、刀库旁的置物台，不会因为重心偏高出现倾倒；筒身上部的开口做了大圆角导向设计，操作人员即使在视线被遮挡的情况下，也能快速将刀柄对准插入，不需要反复调整角度，适配倒班作业时的快速换刀节奏；筒身中部的加强筋从底部承托座一直延伸到上部开口位置，既提升了整体结构的抗冲击强度，就算工具车移动时出现磕碰，也不会出现筒身开裂的问题，同时加强筋的位置刚好对应刀柄插入后的受力点，长期使用也不会出现支撑筋变形导致的刀柄装夹松动。

从安装适配边界来看，该存储套的底部安装尺寸匹配主流加工中心旁的刀架置物板安装孔位，既可以单独放置在工作台面使用，也可以通过底部的定位卡槽成排固定在工具柜、刀具转运车上，成组排布时相邻存储套之间不会出现干涉，筒身的最大外径控制在合理范围，不会占用过多的台面空间，适配大多数机加工车间的现有刀具存储布局；材质选用轻质工业塑料，整体重量较轻，操作人员单手握持就能完成转运，同时塑料材质的硬度低于刀柄的金属材质，就算出现意外剐蹭也不会损伤刀柄的配合面，相比金属材质的刀套，不会出现磕碰掉漆、锈蚀污染刀柄锥面的问题。

在实际加工场景的适配性上，这款防护存储套不仅适配加工中心刀库旁的临时存放需求，也能用于刀具在不同工位之间的转运环节，比如从刀具预调室到加工工位的转运过程中，套上该防护套就能避免转运途中的磕碰，也能防止预调完成的刀具刃部被杂物污染；同时光滑的外部几何形状没有多余的凸起结构，清洁时可以直接用车间的气枪吹除表面切屑，或是用清洗液冲洗，不会出现清洁死角，适配车间的日常5S管理要求，能帮助车间建立更规范的刀具存储流转流程，减少因为刀具防护不当导致的精度损失与成本浪费。
