多翼式离心管道通风叶轮结构设计

这款多翼式离心叶轮是管道通风系统的核心做功部件，日常在商用建筑新风系统、工业车间局部排风、小型设备散热风道、厨房排油烟支管段等场景中广泛应用，区别于轴流风叶的轴向送风逻辑，这类叶轮依靠高速旋转时叶片对空气的离心作用力，能在有限的风道截面内建立更高的静压，克服管道沿程阻力与弯头、滤网、阀门带来的局部阻力，把指定区域的空气沿管道轴向完成输送，适配直径不大、走线存在多处弯折的窄空间通风场景。

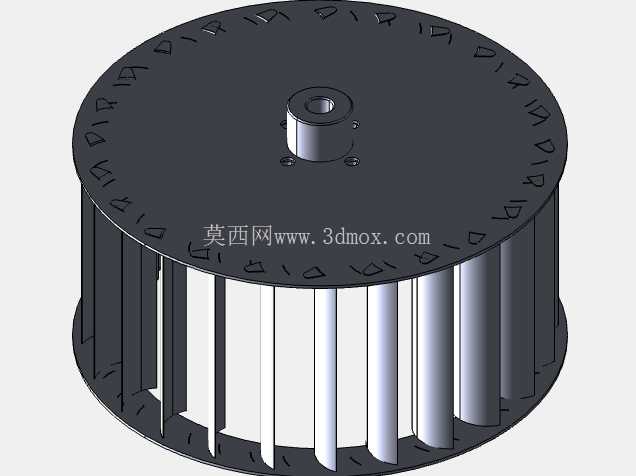

从结构设计逻辑来看，叶轮采用单进风前倾式多翼叶片布局，叶片数量密集，进风端直接对接管道轴向来流，气流进入叶轮流道后，在叶片的导流作用下沿径向甩出，再经蜗壳导流转为轴向送出，这种布局的优势在于相同叶轮直径、相同转速下，比后倾叶轮能输出更大的风量，同时运行噪音更低，适合对噪音控制有要求的民用与商用通风场景。叶轮上下端盖采用等直径圆盘结构，上端盖中心设置一体化轮毂安装位，轮毂中心加工有与电机轴匹配的轴孔，周边预留三个均匀分布的紧固螺丝孔，安装时直接套入驱动电机输出轴，拧紧紧固螺钉即可完成与电机的同轴固定，不需要额外设计转接法兰，大幅缩减装配工序。下端盖为镂空结构，仅保留外圈固定叶片的翻边与径向支撑筋，尽可能降低进风侧的风阻，减少气流进入叶轮流道时的涡流损耗。

叶片采用前倾圆弧型截面，沿端盖圆周方向均匀排布，每片叶片的两端分别与上下端盖采用满焊或者一体冲压铆接的方式固定，保证叶轮高速旋转时叶片不会出现松动位移，所有叶片的安装角度经过反复校核，确保相邻叶片间的流道宽度均匀一致，避免因流道偏差导致的动平衡失衡、运行抖动问题。叶轮整体做了动平衡校正，剩余不平衡量控制在G6.3级以内，适配常规4极或6极单相异步电机的转速区间，运行时不会出现明显的振动传递，降低风道壁面的共振噪音。

从安装边界来看，这类叶轮的外径尺寸是匹配对应管道内径的核心参数，选型时需要保证叶轮外径比管道内壁直径小5-10mm，预留足够的安全间隙，避免旋转过程中叶轮与管道壁面、蜗壳内壁发生刮擦；轮毂的轴孔尺寸需要与所选驱动电机的输出轴直径严格匹配，键槽或者顶丝位置要对应电机轴的固定位，保证传动过程中不会出现打滑；叶轮的轴向高度需要适配配套蜗壳的深度，安装完成后叶轮的进风侧要正对风道进风口，不能出现偏位，否则会大幅降低送风效率，同时增大运行噪音。

在实际工程应用中，这类叶轮的材质通常根据使用场景选择，普通通风场景采用镀锌钢板冲压成型，成本低、防锈能力满足常规室内使用要求；如果是输送带有腐蚀性的气体、或者高温油烟场景，则会选用不锈钢板材或者铝合金板材加工，提升耐蚀性与高温强度。设计过程中需要重点校核叶轮端盖的结构强度，尤其是高速旋转时端盖受离心力作用的形变余量，避免长期运行后端盖外张导致叶片角度偏移；同时叶片的折弯弧度需要经过流场仿真验证，确保气流在叶轮流道内不会出现明显的回流区，降低气动损失，提升叶轮的运行效率。不同于大型工业离心风机的焊接叶轮，这类小型管道通风叶轮大多采用整体冲压铆接工艺，生产一致性好，装配精度高，适合批量量产，在民用新风、小型设备散热、柜式空调内机等产品中都有极高的应用占比。
