阶梯式异形定位机械连接构件

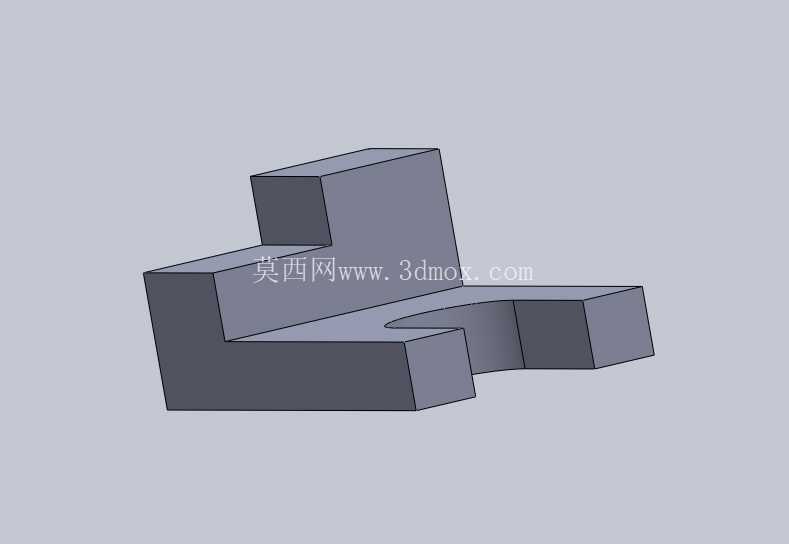

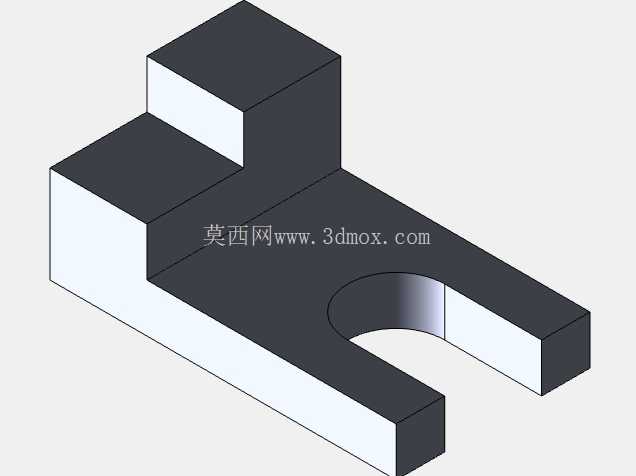

　　这类阶梯式异形构件在自动化生产线的工位定位模块里应用十分普遍，很多输送线末端的工件承托、工装夹具的定位挡块都会用到类似结构，区别于标准的矩形定位块，它的异形缺口是为了避让配套机构的运动轨迹，避免工位切换时发生运动干涉。从结构功能来看，构件的高低两个阶梯面分别承担不同的作用，高位的竖直立面主要承受横向的定位推力，在工件到位时提供硬限位支撑，低位的水平平面则作为承托面，承担工件放置后的竖向载荷，中间的内凹弧形缺口是特意预留的走线或者配套销柱的避让空间，在实际装配时不需要额外对周边零件做切割修改，就能直接适配原有工位的安装布局。

　　设计这类构件的时候，首先要确认的是安装边界的尺寸约束，构件底部的安装平面平面度需要控制在合理范围内，保证和安装基座贴合时不会出现翘曲，两个阶梯的高度差要匹配对应工件的定位高度差，避免出现定位悬空或者过定位的问题，立面的垂直度公差要根据定位精度要求设定，一般用于普通工装定位的话，垂直度控制在0.05mm每百米范围就能满足使用需求，如果是高精度工位的定位，还要对应提升公差等级，同时在棱边位置做小尺寸的倒角处理，避免装配时划伤操作人员或者工件表面。

　　从安装适配的角度来说，这类构件不需要复杂的安装固定结构，一般在底部平面预留对应的沉头孔位置，就可以通过内六角螺栓直接固定在工装基板上，构件的整体外形尺寸要控制在周边运动机构的安全行程之外，横向伸出的凸台部分长度要匹配工件的定位接触宽度，保证接触面积足够，不会因为长期承受冲击载荷出现局部变形。很多人在设计这类定位构件的时候容易忽略缺口位置的应力集中问题，这个构件的内凹位置做了圆弧过渡，就是为了分散长期承受交变载荷时的应力，避免在频繁的工件碰撞过程中出现裂纹，延长构件的使用寿命。

　　在实际的生产线运维过程中，这类构件属于易损的定位配件，当长期使用出现立面磨损、定位精度下降的时候，可以直接快速更换，不需要对整个工装台做调整，因为它的安装基准是统一的底部平面，更换后只需要简单校验定位尺寸就能恢复工位精度。不同于标准的型材拼接定位块，这种一体成型的异形构件整体刚性更好，不会出现拼接位置的松动移位问题，在有一定冲击载荷的工位上使用稳定性更强，比如冲压线的上料定位、装配线的工件挡停位置，都能看到这类结构的变体，只是根据不同的工件外形，调整阶梯的高度、缺口的弧度和凸台的伸出长度，核心的设计逻辑都是在满足定位功能的前提下，尽可能缩小构件的整体体积，减少对周边机构的空间占用，同时保证足够的结构强度，承受日常生产中的载荷冲击。在建模过程中，这类构件的特征逻辑要清晰，先绘制底部的安装基准轮廓，再依次拉伸阶梯结构，最后切除避让缺口，所有的特征尺寸都要和实际的安装需求对应，避免出现建模尺寸和实际装配需求不符的问题，尤其是安装孔的位置尺寸，要和基板上的预留孔位完全对应，否则会出现安装错位的问题。
