螺旋式扭矩传递减振阻尼隔离构件

项目分类:通用机械零部件 发布时间:2026-06-05 ID:1179013
  • 螺旋式扭矩传递减振阻尼隔离构件
  • 螺旋式扭矩传递减振阻尼隔离构件

在各类需要刚性扭矩传递同时控制轴系振动的传动场景中,这类螺旋阻尼隔离构件是解决轴系扭振、径向微幅窜动问题的核心配套部件,常见于精密传动试验台、中小型动力输出轴系、伺服电机输出端与负载端的连接位置,区别于传统刚性联轴器完全硬连接的特性,它能在不丢失扭矩传递精度的前提下,吸收轴系运行过程中产生的冲击振动,避免振动直接传递到后端负载或者前端动力端,延长整套传动系统的易损件使用寿命。

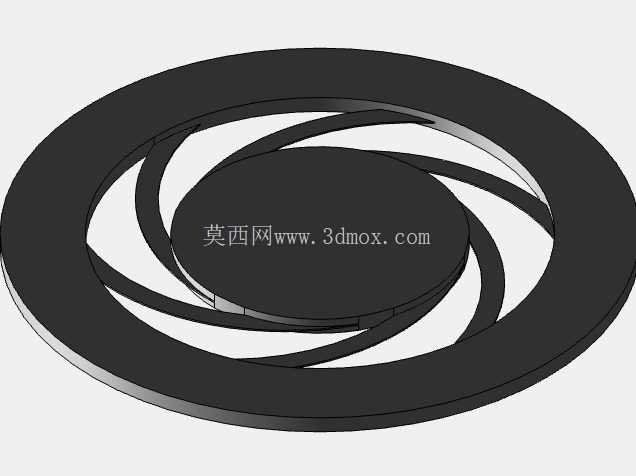

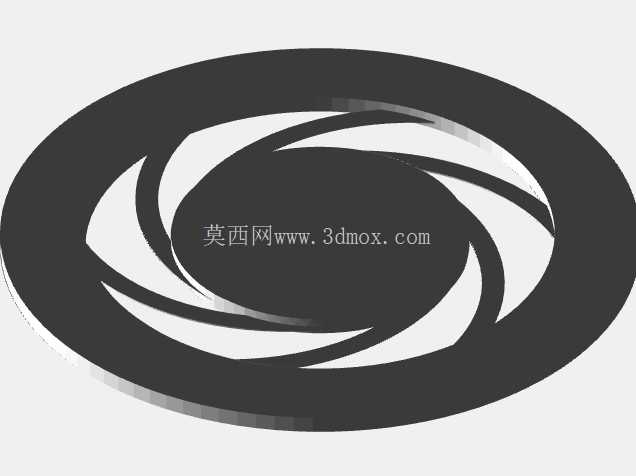

从结构设计逻辑来看,该构件采用一体化环形螺旋辐条布局,中心区域为与输入轴配合的安装基准面,外圈为与输出端法兰对接的环形安装边,中间连接部分采用多组等距分布的螺旋形弹性辐条,辐条的曲率、厚度、宽度参数经过反复校核,既保证额定扭矩下的形变量控制在传动精度允许范围内,又能在出现瞬时冲击载荷时通过辐条的微幅弹性形变吸收冲击能量,同时阻隔振动波的传递路径。设计过程中没有额外添加橡胶、阻尼脂等非金属阻尼介质,完全依靠金属结构本身的形变特性实现阻尼隔振效果,避免了非金属材料老化、温度适应性差的问题,能在-40℃到120℃的常规工业环境温度区间内稳定工作,不会出现低温脆化、高温软化失效的情况。

实际选型安装时,需要重点关注构件的安装边界尺寸:外圈环形安装边的螺栓孔分布圆直径、中心安装孔的配合公差、构件整体轴向厚度,都需要和对接的轴系安装空间匹配,由于该构件本身不具备轴向补偿大位移的能力,安装时需要保证输入轴与输出轴的同轴度误差控制在0.1mm以内,避免额外的偏载导致螺旋辐条出现应力集中,长期运行下产生疲劳断裂。和传统的梅花形弹性联轴器、膜片联轴器相比,这种螺旋一体式结构没有额外的装配零件,不存在连接螺栓松动、弹性垫磨损更换的问题,日常维护仅需要在例行设备点检时检查辐条表面是否存在裂纹即可,维护成本远低于装配式的减振联轴器。

在具体应用场景中,这类构件尤其适合用在对传动扭振有严格要求的场合,比如精密检测设备的动力输出端,能避免电机本身的电磁振动传递到检测工位,保证检测数据的稳定性;在小型内燃机的输出端连接发电机时,它能吸收内燃机做功冲程产生的周期性扭矩波动,降低发电机端的电压波动幅度;在伺服驱动的进给机构中,它可以减少伺服电机启停瞬间的冲击,避免传动间隙带来的定位误差。设计时螺旋辐条的数量选择也有讲究,辐条数量越多,相同尺寸下的额定扭矩承载能力越强,同时隔振的频率区间越宽,但对应的扭转刚度也会越高,需要根据实际应用场景的扭矩大小、需要隔离的振动频率范围来匹配对应的参数,不能盲目追求高刚度或者大形变能力。

从结构受力角度分析,螺旋辐条的受力形式为复合受力,扭矩传递时辐条承受弯曲与剪切的复合应力,径向出现微幅错位时辐条产生对应的弯曲形变吸收位移,轴向存在小间隙时辐条也能通过微形变进行补偿,这种多维度的形变补偿能力是传统直辐条结构不具备的。建模过程中需要重点关注辐条与中心安装座、外圈安装边的过渡圆角设计,圆角半径不能过小,否则会在过渡位置产生严重的应力集中,大幅降低构件的疲劳寿命,通常过渡圆角半径取辐条厚度的0.3-0.5倍,既能保证应力平滑过渡,又不会过多占用辐条的有效形变空间。另外构件的两个安装端面需要保证足够的平面度,平面度误差控制在0.02mm以内,避免安装时因为端面不平导致构件安装后产生预加应力,影响实际的阻尼隔振效果。
