带法兰凸缘多孔衬套结构设计

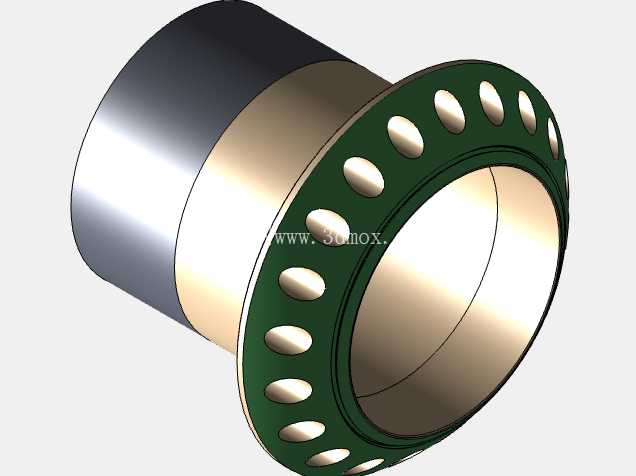

本次呈现的带法兰凸缘多孔衬套，是旋转支承系统里常用的易损配套零件，日常在液压执行元件端部、低速重载传动轴系、模具导柱导向段都能见到它的应用场景，核心作用是给往复滑动或者低速转动的轴类零件提供径向支承，同时靠端部的法兰结构完成轴向定位，避免轴系工作时出现轴向窜动，也能隔绝轴件和安装基座的直接硬接触，减少基座本体的磨损，后期维护时只需要更换衬套即可，不用整体修复安装座孔，能大幅降低设备运维的成本。

从结构设计逻辑来看，该衬套采用分体式功能段划分，直筒段为主要的径向承载接触面，内孔表面做了高光洁度处理，和适配轴径的配合间隙控制在滑动配合公差带内，既保证轴件转动或滑动时不会出现卡滞，也不会因为间隙过大产生径向晃动；端部的法兰凸缘比筒身外径大出一圈，凸缘端面上均匀排布了一圈椭圆形沉孔，这些孔是安装定位用的，穿入紧固件后可以把衬套牢牢固定在安装基座的端面，防止衬套跟随轴件一起转动，也能承受一定的轴向载荷，避免衬套在受轴向力时从安装孔里脱出。凸缘外圈做了小尺寸的倒角处理，安装时可以顺利导入基座的定位止口，不会因为边缘毛刺卡滞影响装配效率。筒身和法兰衔接的位置做了圆角过渡，避免应力集中导致的法兰断裂问题，毕竟在重载冲击工况下，直角衔接位置很容易因为应力集中产生疲劳裂纹，圆角过渡能把局部应力分散到更大的接触面上，提升零件的整体抗冲击能力。

从安装边界来看，直筒段的外径和基座安装孔采用过渡配合，装配时可以采用冷压或者温差法装入，保证筒身和基座孔的贴合度，避免工作时出现相对转动；内孔的尺寸公差根据适配轴径的运动形式调整，如果是低速转动工况，内孔公差取H7，如果是往复滑动工况，内孔公差取H8，同时内孔表面预留了润滑脂存储的微观纹理，工作时可以在接触面形成稳定的油膜，降低摩擦系数，减少衬套的磨损速度。法兰端面上的安装孔采用等角度均布设计，孔位的位置度公差控制在0.02mm以内，保证安装时紧固件可以顺利穿入基座的对应螺纹孔，不会出现别劲的情况，法兰的厚度根据承载的轴向力大小核算，确保在最大轴向冲击载荷下不会出现法兰变形。

材质搭配上，筒身主体采用双金属复合结构，基层是高强度结构钢提供足够的结构刚度，表层的铜合金摩擦面具备优秀的减磨性能，法兰部分和基层钢材一体成型，端面的安装孔做了沉头处理，紧固件装入后不会突出法兰端面，避免和相邻的运动部件产生干涉。实际应用中，这类衬套常替代传统的铜套使用，在保证减磨性能的同时，大幅降低了有色金属的用量，成本比整体铜套低40%左右，而且承载能力比纯铜套更高，在工程机械的铰接点、注塑机的导杆支承、风电设备的偏航系统衬套部位都有大量应用。设计时还考虑了润滑通道的预留，筒身壁面可以根据使用需求开设油槽，和法兰端的注油孔连通，定期注入润滑脂就能保证接触面长期处于良好润滑状态，延长衬套的更换周期。需要注意的是，装配前要清理干净安装孔内的铁屑和杂物，避免杂质进入衬套内孔刮伤摩擦面，安装时不能直接敲击法兰端面，要采用专用工装压装筒身部位，防止法兰变形影响安装精度。
