佩尔顿水轮机配套金属构件压铸成型模具

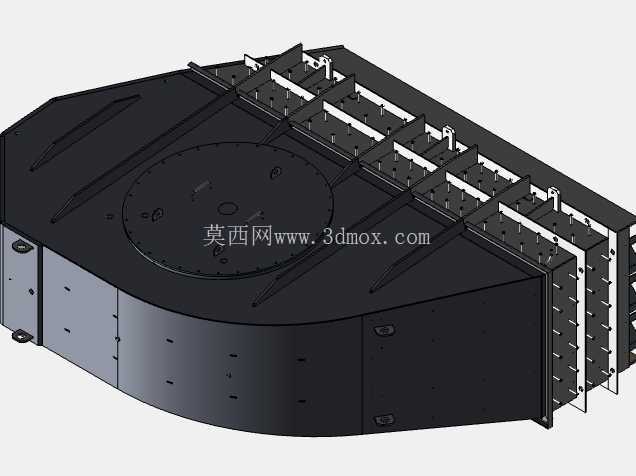

　　这套模具对应的成型零件，是佩尔顿冲击式水轮机的外侧护罩构件，主要应用在中小型水力发电站的水轮机组装配环节，承担水轮机轮盘外侧的流体导流、结构防护以及安装定位功能，属于水电设备核心配套的结构承载件。从模具的整体结构布局来看，设计阶段首先匹配了压铸件的异形曲面特征，零件外侧为适配水轮机轮盘圆弧轮廓的大曲率弧面，内侧分布多组平行的安装卡槽与定位凸台，用于后续和水轮机支架、导流板组件的拼接装配，因此模具的型腔部分采用了分体式镶拼结构，避免大曲面整体加工带来的精度误差，同时也方便后续生产过程中局部磨损后的镶件更换，降低模具维护成本。

　　模具的进料口设置在弧面结构的中心区域，对应压铸件上的圆形安装基准面位置，这个位置是零件后续装配的核心基准，进料点设置在此处可以让金属液在型腔内的流动路径更均匀，顺着弧面向四周的卡槽结构填充，减少多筋位区域容易出现的冷隔、缺料缺陷，同时也能避免进料痕迹残留在零件的外观配合面，减少后续去毛刺、打磨的工序量。模具的侧边设置了多组顺序排布的顶出机构，对应压铸件内侧的每一条安装卡槽位置，顶杆的排布完全贴合卡槽的加强筋分布，避免顶出力不均导致压铸件脱模后出现变形，因为这类护罩零件的壁厚整体偏薄，弧面区域的壁厚仅为4mm左右，卡槽位置的壁厚差如果控制不当，很容易在冷却过程中出现收缩变形，因此模具的冷却水道沿着型腔的弧面轮廓环形排布，距离型腔表面的距离保持在12-15mm区间，保证整个成型区域的冷却速率一致，减少零件的内应力残留。

　　从安装边界来看，这套模具适配280吨级的冷室压铸机安装，模具的整体外形长宽尺寸控制在1200mm*900mm范围内，模架的厚度匹配压铸机的哥林柱间距，安装时无需额外改装压铸机的模板固定孔位，模具的定位圈尺寸、浇口套的进料口直径都和对应吨位压铸机的射嘴参数完全匹配，上机后可以快速完成调模作业。在结构细节设计上，模具的分型面沿着压铸件的弧面最大轮廓线设置，分型面的贴合精度控制在0.02mm以内，避免压铸过程中出现飞边毛刺，减少后续清理的工作量；内侧的多组卡槽结构采用了独立的滑块抽芯结构，每个滑块的导向行程根据卡槽的深度设置为35mm，开模时滑块沿着斜导柱的导向方向平稳退出，不会刮伤压铸件的卡槽配合面，保证后续装配时卡槽和支架的配合间隙符合设计要求。

　　这套模具成型的压铸件，材质通常采用ADC12铝合金，这类材质的流动性好、强度足够，同时具备不错的抗腐蚀性能，适配水电站潮湿的运行环境，零件成型后不需要额外做表面防腐处理就可以直接投入装配，能够有效降低水轮机组的整体制造成本。在设计过程中，还充分考虑了量产过程中的排气需求，在每一组卡槽的末端以及弧面的边缘位置都设置了深度0.15mm的排气槽，金属液填充过程中型腔内的空气可以顺着排气槽顺利排出，避免压铸件内部出现气孔缺陷，保证零件的结构强度能够承受水轮机运行过程中水流冲击带来的持续振动载荷，不会因为内部缺陷出现开裂问题。
