航空应急定位发射机单元结构三维数模

　　该结构件为航空机载应急定位发射机的核心承载单元，主要应用于通用航空、民用运输类航空器的应急示位场景，当航空器发生迫降、坠机等极端意外工况时，该单元作为应急定位发射设备的防护与安装载体，需在强冲击、高低温交变、高湿度甚至液体浸泡的复杂环境下保持内部电路模块、信号发射组件的结构完整性，确保定位信号能够正常触发并向外发射，为搜救工作提供精准的位置指引。从实际装机使用场景来看，该单元通常安装在航空器机身尾部的专用设备舱内，该位置在多数航空事故工况下结构损毁概率相对更低，能够为内部定位设备提供更高的生存冗余，因此对该结构件的抗冲击性能、密封防护性能、结构刚度都有明确的工程要求。

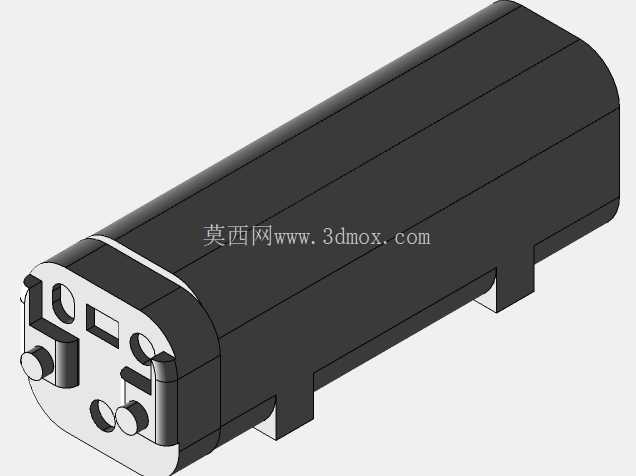

　　从结构设计思路来看，整体采用长条形柱式布局，主体为等截面延伸的腔体结构，一端为功能接口端，该端面集成了多组不同规格的安装定位柱、电气避让孔位与连接卡扣结构，其中两个圆柱形凸台为设备对接时的定位销配合位，能够在装机对接时快速完成与机载安装支架的对位，避免装配过程中出现错位导致的接口损伤；端面上分布的不同尺寸圆孔分别对应信号传输接口、电源连接触点、触发机构的避让空间，矩形开槽则为状态指示模块的透光窗口预留安装位，确保设备工作状态能够被外部检测设备直接读取。主体腔体的侧壁设置有两处对称的凸耳式安装位，凸耳上预留有标准紧固件安装孔，装机时可通过螺栓将整个单元固定在机身安装支架上，凸耳与主体腔体之间做了圆弧过渡加强处理，避免冲击载荷下出现应力集中导致的连接位断裂。腔体的外表面做了均匀的壁厚设计，壁厚取值兼顾结构强度与整机重量控制要求，既能够在1000g以上的冲击载荷下保持腔体不发生开裂变形，又不会因为壁厚过大增加不必要的机载重量，符合航空设备轻量化的设计原则。

　　从安装边界来看，该单元的主体外轮廓为圆角矩形截面，截面尺寸适配常规机载应急设备的标准安装槽位，整体长度方向无突出的异形结构，能够直接推入对应规格的安装导轨内完成预装，再通过端部与侧部的紧固件完成锁止，安装过程不需要额外定制复杂的转接支架，具备良好的互换性，能够适配同系列不同型号的应急定位发射机电路组件。接口端的所有孔位位置度公差控制在±0.1mm范围内，确保与对接端的电气连接器能够精准插接，不会出现插针弯折、接触不良的问题；定位柱的外径公差采用h7级精度，与安装支架上的定位孔间隙配合，既能够保证装配时的顺畅对位，又不会因为间隙过大导致设备装机后出现晃动。

　　腔体的内壁设置有多处均匀分布的内凸筋条，筋条高度与内部电路模块的安装高度匹配，既能够为内部电路板提供支撑定位，又能够增强腔体整体的抗变形能力，当腔体受到侧向挤压载荷时，筋条能够将外力分散到整个腔体壁面，避免局部凹陷挤压内部电子元件造成损坏。在密封设计上，接口端的端面预留有密封胶圈的安装槽位，装配时配合O型密封圈能够实现腔体与端盖之间的IP67级防护，确保设备在落入水中时不会出现内部进水短路的问题，满足水上迫降场景下的工作要求。整个结构的外形无尖锐棱角，所有转角位置都做了圆角处理，一方面能够避免装配过程中对操作人员造成划伤，另一方面也能够减少应力集中点，提升结构的抗疲劳性能，适应航空器飞行过程中持续的振动工况。
