固定翼无人机翼身管接连接结构件

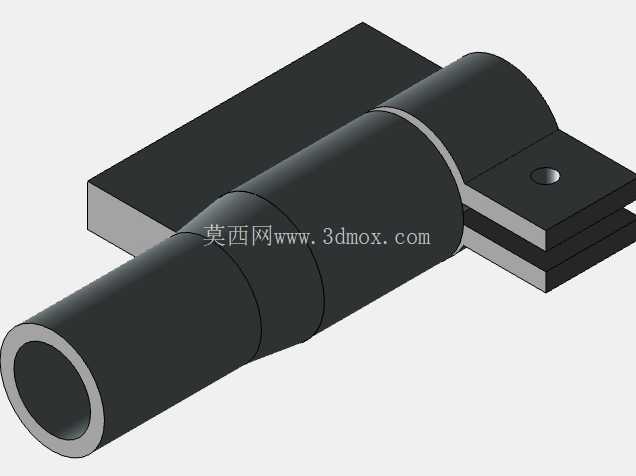

该结构件为固定翼无人机翼身对接部位的专用管接连接件，主要应用于中小型长航时固定翼无人机的机翼与机身主梁衔接场景，承担飞行过程中机翼升力传递、机身载荷分散的核心作用，是无人机机体结构中保障翼身连接可靠性的关键受力部件。从实际使用场景来看，这类管接件多适配翼展1.7米级别的小型固定翼无人机，这类无人机常被用于航测、环境巡查、低空作业等场景，飞行过程中机翼会承受持续的气动升力、气流扰动带来的交变载荷，以及起降阶段的冲击载荷，因此该连接件的结构强度、配合精度直接影响整机飞行的结构安全性。

从功能特性上看，该构件采用一体化的复合结构设计，一端为变径空心管腔结构，可直接套接在机身主梁的碳管端部，管腔内壁的尺寸公差经过严格控制，套接后可通过胶粘或顶丝固定的方式与碳管形成稳固配合，空心结构在保证连接强度的同时尽可能降低了构件自重，符合航空结构件轻量化的设计要求。另一端为带安装孔的平板夹装结构，平板上预留的定位孔可与机翼根部的安装耳片通过螺栓实现铰接或刚性连接，夹装结构的双层平板设计可增大与机翼安装面的接触面积，分散连接点的应力集中，避免飞行过程中连接部位出现应力断裂。中间的过渡段采用阶梯变径的圆滑过渡结构，没有尖锐的直角转角，可有效降低应力集中系数，让载荷从管段到平板段的传递更加平顺，减少交变载荷下的疲劳损伤风险。

在设计思路上，该构件优先考虑了载荷传递路径的合理性，将管段的轴线与平板安装面的受力中心做了同轴度匹配，避免连接后出现附加弯矩，减少飞行过程中不必要的结构扭力。整体外形没有多余的冗余结构，所有非受力区域的材料都做了去除处理，在满足结构强度要求的前提下将构件重量控制在最低水平，适配无人机对起飞重量的严苛要求。安装边界方面，管段的外径与常用的18mm直径碳纤维护梁完全适配，套接深度经过计算可满足最大载荷下的抗拔脱要求，端部的平板夹装间距与常规层压机翼的根部安装片厚度匹配，安装孔的位置公差可保证左右机翼安装后保持一致的安装角，避免出现机翼安装偏差导致的飞行姿态异常。

从实际装配角度来看，该构件的铸造毛坯经过后续的机加工处理，管腔内壁、平板安装面、安装孔内壁都有较高的表面精度，不需要二次打磨修配即可完成装配，可有效降低无人机组装过程中的工时消耗。构件的材质选用高强度铸造铝合金，在保证足够结构强度的同时具备良好的抗腐蚀性能，可适应户外复杂飞行环境下的温湿度变化，不会因为长期户外使用出现结构锈蚀、强度下降的问题。结构上的圆滑过渡设计也降低了铸造过程中的工艺难度，减少铸件内部出现缩孔、砂眼等缺陷的概率，提升铸件的成品率，适合小批量的生产制造。在实际飞行测试场景中，这类管接件可承受常规机动飞行下的载荷冲击，在遇到突发气流扰动时也能保持翼身连接的稳固性，不会出现连接松动、结构变形等问题，为无人机的飞行安全提供可靠的结构支撑。
