阶梯式L型定位支撑块结构设计

在工装夹具、非标自动化设备以及小型装配工位的结构搭建中，这类阶梯式L型块是出现频率极高的基础定位构件，很多刚入行的结构设计人员容易忽略这类基础件的细节设计，往往直接调用标准件库的通用模型，实际落地时经常出现定位偏差、支撑刚度不足的问题。从实际应用场景来看，这类构件常被用作工件侧向定位基准、小型气缸安装支座、传感器安装支架，或是流水线旁的物料挡停块，不同使用场景下对其台阶高度差、壁厚、安装孔位的要求差异极大，不能直接套用通用尺寸。

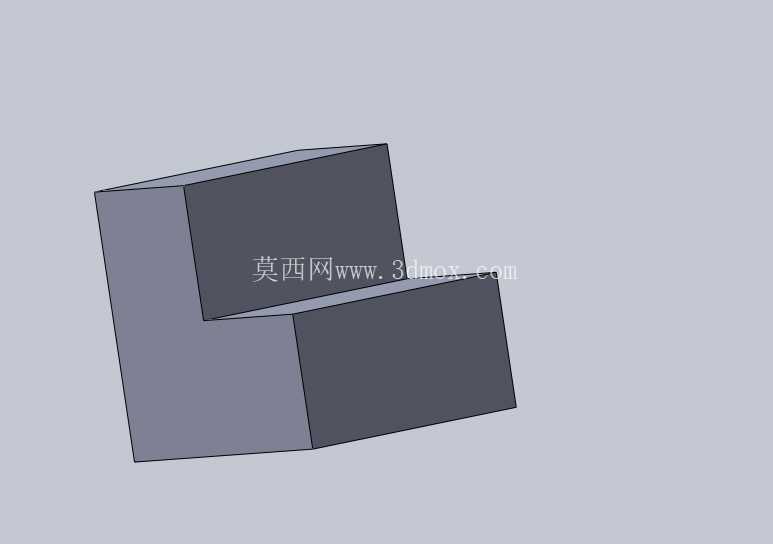

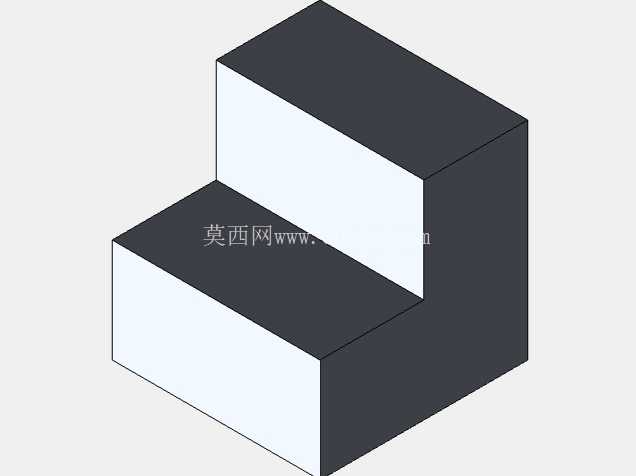

从结构功能特性来看，该L型块采用两级阶梯式的直角结构，两个互相垂直的安装基面经过平面度处理，可分别贴合设备安装面与被定位工件的侧面，避免单一直角块在定位带台阶的工件时出现悬空贴合的问题。垂直段的高度与水平段的延伸长度按照常用工装的安装边界做了适配，水平段预留的安装孔位间距匹配常规铝型材的槽口间距，不需要额外加工转接板即可直接固定在欧标20、30系列铝型材搭建的机架上，垂直段的侧面可根据实际使用需求加工螺纹孔，用于安装缓冲垫、定位销或是检测元件。

设计这类构件时，首先要考虑的是受力方向的刚度匹配，当作为挡停块使用时，工件撞击的受力点要落在垂直段与水平段的连接筋附近，避免受力点过于靠上导致构件根部出现应力集中，因此两级台阶的过渡位置做了小尺寸的内圆角处理，既不会因为圆角过大影响工件的贴合定位，又能有效降低直角根部的应力集中系数，长期受往复冲击力也不会出现根部断裂的问题。两个互相垂直的基准面在建模时就设置了合理的形位公差约束，平面度控制在0.02mm以内，垂直度公差控制在0.015mm，保证作为定位基准时的精度可靠性。

从安装边界来看，该构件的整体外轮廓尺寸适配小型工装的安装空间，水平段的底面没有做多余的凸台结构，整个面完全贴合安装基面，固定时受力均匀，不会因为局部悬空导致锁紧后构件出现倾斜。垂直段的上端面做了微小的倒角处理，既避免安装时锐边划伤操作人员，也能在工件吊装就位时起到导向作用，不需要额外打磨修配。很多设计人员在做这类基础件时容易忽略倒角的尺寸控制，倒角过大容易导致工件定位时出现间隙，倒角过小又起不到导向作用，该模型的倒角尺寸控制在C0.5，刚好平衡导向与定位精度的需求。

在实际设备调试过程中，这类L型块的台阶面还可以作为高度方向的辅助定位基准，当需要对不同高度的工件做侧向定位时，不需要更换定位块，只需要调整安装高度，利用不同高度的台阶面贴合工件即可，大幅减少工装备件的种类。构件的壁厚经过受力仿真验证，在常规的100N以内的侧向冲击力下，形变量小于0.01mm，完全满足普通装配工位、检测工位的定位精度要求，不需要额外增加加强筋结构，避免加强筋与工件或周边元件产生干涉。

建模过程中，所有的特征都采用参数化驱动，台阶高度差、壁厚、安装孔位的尺寸都可以根据实际使用场景快速修改，不需要重新绘制草图特征，适配不同的安装需求。两个基准面的特征没有设置多余的装饰结构，保证加工时可以直接采用铣削一次成型，不需要多工序换刀加工，降低加工成本与加工周期。很多新手设计的同类零件经常在基准面上添加不必要的凹槽、标识特征，反而增加了加工难度，还会影响基准面的平面度，这类基础结构件的设计核心就是在满足刚度与定位精度的前提下尽可能简化结构，减少加工量。

在物料输送线的挡停工位使用时，该L型块的垂直段台阶面可以安装聚氨酯缓冲垫，缓冲垫的沉孔完全隐藏在台阶面内侧，不会突出定位面影响工件贴合，缓冲垫的安装孔位在建模时就预留了标准沉孔尺寸，不需要现场二次配钻。作为传感器安装支架使用时，水平段的安装槽可以调整传感器的前后位置，垂直段的台阶面可以适配不同型号的光电传感器、接近传感器的安装高度，不需要额外制作转接支架，减少装配时的零件数量。
