带侧孔凹型槽机械定位支撑构件

项目分类:通用机械零部件 发布时间:2026-06-05 ID:1179073
  • 带侧孔凹型槽机械定位支撑构件
  • 带侧孔凹型槽机械定位支撑构件
  • 带侧孔凹型槽机械定位支撑构件

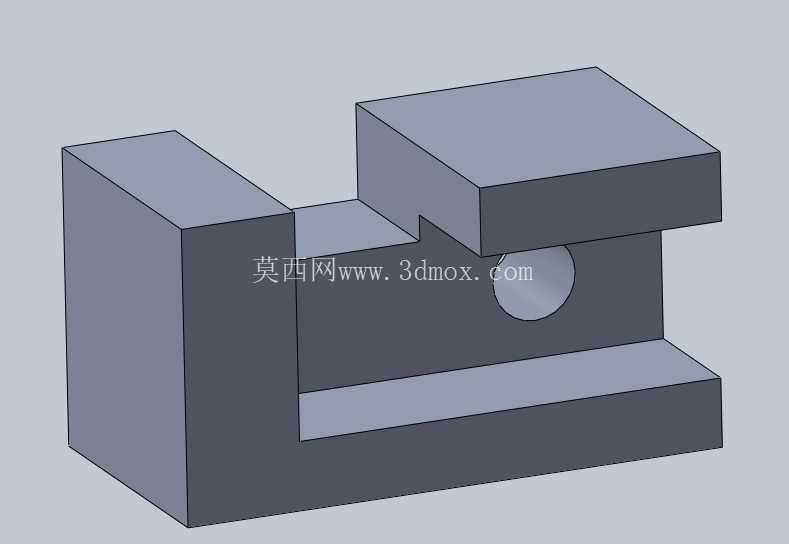

在工装夹具、小型装配工位以及非标自动化设备的定位工位中,这类带侧孔的凹型槽构件是十分常见的基础支撑定位元件,日常接触的各类小型零件定位、工装模组搭建场景里,都能见到这类结构的变体。从实际使用场景来看,这类构件常作为定位基准块使用,凹型的开口槽结构可以直接卡入待加工或者待装配的零件侧边,实现X、Y两个方向的粗定位,侧面的通孔则可以穿入锁紧销或者定位销,配合槽口的限位面完成零件的最终锁紧,避免加工或者装配过程中零件出现窜动。

设计这类构件的时候,首先要考虑的是安装边界的适配性,构件底部的平面是主要安装基准面,需要保证足够的平面度,通常设计时会要求底部平面的平面度公差控制在0.02mm以内,保证和安装基板贴合时不会出现间隙,避免受力后出现倾斜。整体的外形尺寸需要匹配对应工位的安装空间,通常这类小型定位块的总高度不会超过100mm,槽口的宽度根据待定位零件的厚度做适配,一般会预留0.1-0.2mm的间隙方便零件取放,同时不会因为间隙过大导致定位精度不足。侧面的通孔位置需要经过受力校核,孔中心到槽口上下两个面的距离要保证足够的壁厚,避免穿入锁紧销受力后出现侧壁变形,通常壁厚不会小于孔直径的1.2倍,保证长期反复锁紧使用不会出现结构疲劳。

从功能特性上来说,这类构件的结构虽然简单,但对形位公差的要求并不低,槽口的两个平行面需要保证平行度公差,同时和底部安装面的垂直度也要控制在合理范围内,否则会导致待定位零件装夹后出现倾斜,直接影响后续加工或者装配的精度。构件的上凸台部分可以作为压紧面使用,部分场景下会在上凸台的顶面加工螺纹孔,用来安装压块,对槽内的零件实现竖向的压紧,适配不同厚度的零件装夹需求。实际生产中这类构件多采用45号钢加工,表面做发黑处理提升防锈能力,部分高频使用的工位会选用Cr12MoV材质做淬火处理,硬度达到HRC58-62,提升槽口和销孔的耐磨性能,延长构件的使用寿命。

在三维建模过程中,这类零件的建模逻辑需要优先保证基准统一,首先绘制底部安装面的草图,拉伸生成主体基体后,再通过切除拉伸生成凹型槽结构,侧面的通孔需要和槽口的中心面对齐,保证销子穿入后可以正对槽内零件的侧面,受力均匀。建模时需要注意所有的棱边都要做0.5mm的倒角处理,避免安装和使用过程中出现锐边割手的情况,同时也能消除加工时的应力集中,减少零件热处理或者受力时出现开裂的风险。这类构件的安装方式十分灵活,既可以通过底部的沉头孔直接锁在安装基板上,也可以通过侧面的销孔配合定位销实现快换,在多品种小批量的柔性生产线上,这类快换式定位块可以大幅减少工装换型的时间,提升产线的换型效率。

很多刚入行的结构设计人员在设计这类零件的时候,容易忽略槽口根部的应力集中问题,直接做成直角结构,实际使用中反复受力后很容易在根部出现裂纹,所以建模时通常会在槽口的内角处做R1-R2的圆角过渡,分散应力,提升结构的强度。另外侧面通孔的孔径选择要和常用的锁紧销规格匹配,不要随意设计非标准的孔径,否则会增加后续配件采购和维护的成本。这类构件虽然是小型基础零件,但在整个工装系统里起到的作用十分关键,一旦定位面出现磨损或者变形,会直接导致整个工位的加工或者装配精度超差,所以设计时除了尺寸精度的要求,还要考虑材质和热处理工艺的匹配,根据实际的使用频次和受力大小选择合适的材料和表面处理方式,平衡加工成本和使用寿命。
