可伸缩自适应鼓形腔体结构设计

项目分类:铸造模 发布时间:2026-06-05 ID:1179074
  • 可伸缩自适应鼓形腔体结构设计

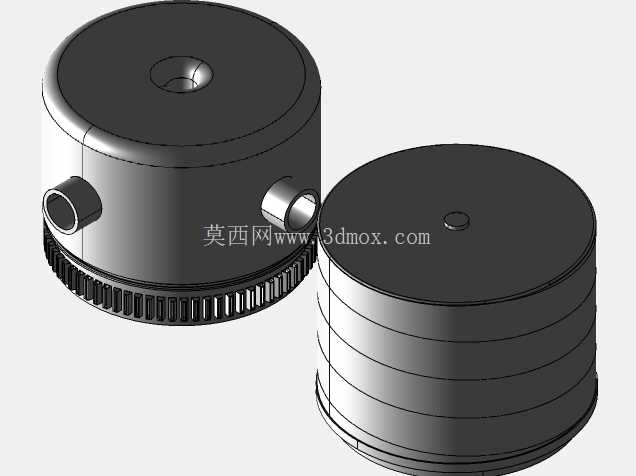

  在流体介质暂存、小空间管路缓冲、狭小安装位的容腔布设场景里,固定容积的刚性腔体往往受限于安装空间的边界约束,要么无法顺利放入预留安装位,要么容腔容积无法匹配管路流量波动带来的缓冲需求,这类问题在紧凑布局的液压动力单元、小型实验流体回路、嵌入式气路控制模块中尤为常见。本次设计的可伸缩鼓形腔体,正是针对这类空间适配与容积可调的双重需求开发的结构方案。从结构功能来看,该腔体主体采用两段式嵌套设计,固定段底部设置环形齿状结构,该结构并非传动用途,而是用于安装时的周向定位,配合安装基座上的对应卡槽,可避免腔体在管路插接受力后发生周向转动,保证侧方接口的对接角度始终符合预设安装要求。

  固定段侧壁设置两个径向伸出的快插接口,接口内径与常规流体管路的快插接头尺寸匹配,接口根部做了加厚过渡处理,可降低管路插接时的应力集中,避免长期受管路拉扯出现根部开裂问题。活动段与固定段采用间隙配合嵌套,配合面设置多道环形密封槽,可根据使用介质的特性选配O型圈、格莱圈等密封件,既保证活动段轴向滑动时的密封性,又能提供合适的滑动阻尼,让腔体可在伸缩行程内的任意位置保持固定,无需额外设置锁止结构。设计过程中,首先确定了腔体的核心约束边界:固定段最大外径控制在120mm以内,收缩状态下整体高度不超过100mm,完全伸展后最大高度可达160mm,容积调节范围覆盖400ml到750ml,可适配多数紧凑型流体回路的缓冲容积需求。

  侧方接口的中心高度距离固定段底面35mm,该尺寸是参考常规安装基板上的管路布设高度确定的,可避免管路接入后出现过度弯折,减少管路的弯折应力损耗。活动段顶面设置的小型定位凹坑,用于安装时的轴向定位,当腔体伸展到预设最大行程时,该凹坑可与安装位上方的限位凸点配合,避免活动段被内部流体压力顶出脱离固定段。固定段底部的环形齿结构齿高2mm,齿距5mm,可适配不同角度的周向安装需求,安装时无需精准对齐角度,转动腔体到合适角度后即可卡入基座卡槽,降低现场安装的对位难度。

  从实际应用角度出发,该结构可直接通过铸造工艺完成毛坯生产,固定段与活动段的配合面预留0.3mm的加工余量,后续仅需对配合面、接口内孔、密封槽进行少量机加工即可完成成品制作,加工工序简单,适合小批量生产。在流体回路中使用时,该腔体可作为脉动缓冲器使用,当管路内流体压力出现波动时,腔体可通过小幅伸缩吸收压力冲击,降低管路振动与噪音;在空间受限的安装场景中,可先将腔体收缩到最小高度放入安装位,再根据实际可用空间伸展到合适高度,无需提前精准测量安装空间的高度尺寸,大幅降低现场安装的适配难度。结构设计时特意规避了复杂的异形曲面,所有外壁面均采用规则圆柱面与平面过渡,铸造拔模斜度设置为1.5度,可有效降低铸造过程中的拔模阻力,减少毛坯缺陷。两个侧方接口采用对称布局设计,可根据管路走向选择其中一个作为介质入口,另一个作为出口,也可封堵其中一个接口作为单接口的缓冲容腔使用,适配不同的管路布设需求。活动段外壁设置的多道环形凸起,一方面用于增强活动段的结构刚度,避免腔体内部受压时出现外壁鼓胀变形,另一方面可作为伸缩操作的握持位,安装调整时可直接握持环形凸起部位转动或推拉活动段,无需额外工具即可完成位置调整。
