小直径线缆转角导向固定角夹支架

　　在低压电气布线、小型设备内部走线、桌面3D打印配套线束整理、弱电柜侧边走线等场景中，小直径线缆的转角固定一直是容易被忽略却直接影响布线可靠性的细节——常规扎带在转角处无法提供连续的导向支撑，线缆弯折半径过小容易造成内部铜芯疲劳断裂，外皮长期处于应力集中状态还会加速老化开裂，尤其在需要定期调整线束走向、存在小幅振动的设备内部，普通固定件很难同时兼顾导向顺滑度与固定稳定性。这款线缆角夹支架正是针对这类小直径线缆的转角布线需求设计，核心功能是为直径总和8.0mm以内的单根或多根细线束提供20度转角的导向支撑，搭配常规韧带式扎带使用时，可灵活调整转角的实际夹持角度，适配不同布线空间的走向需求。

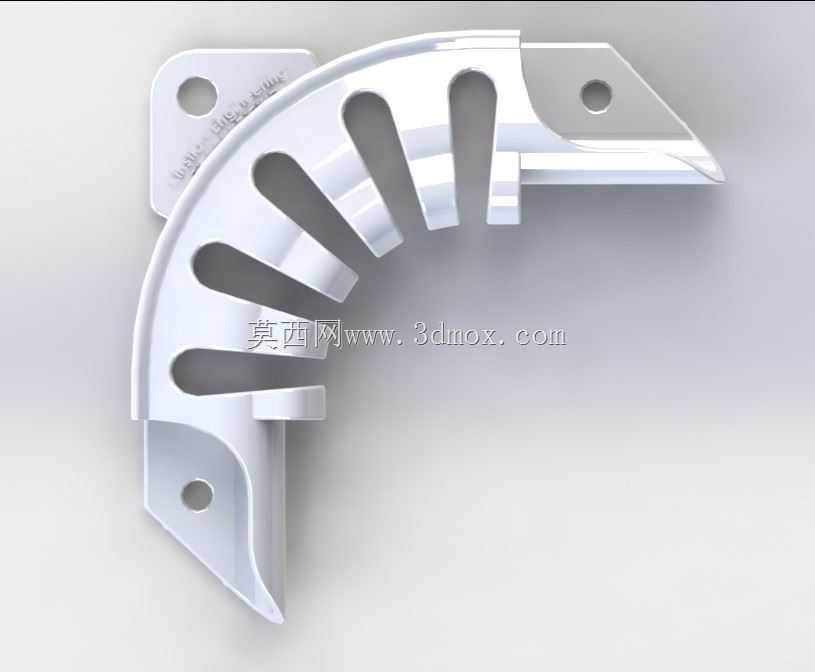

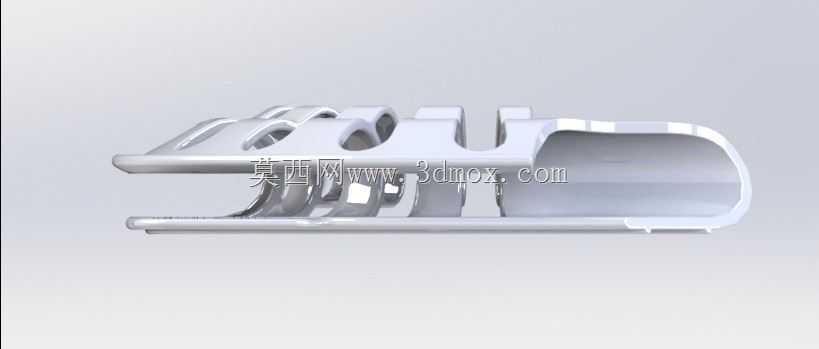

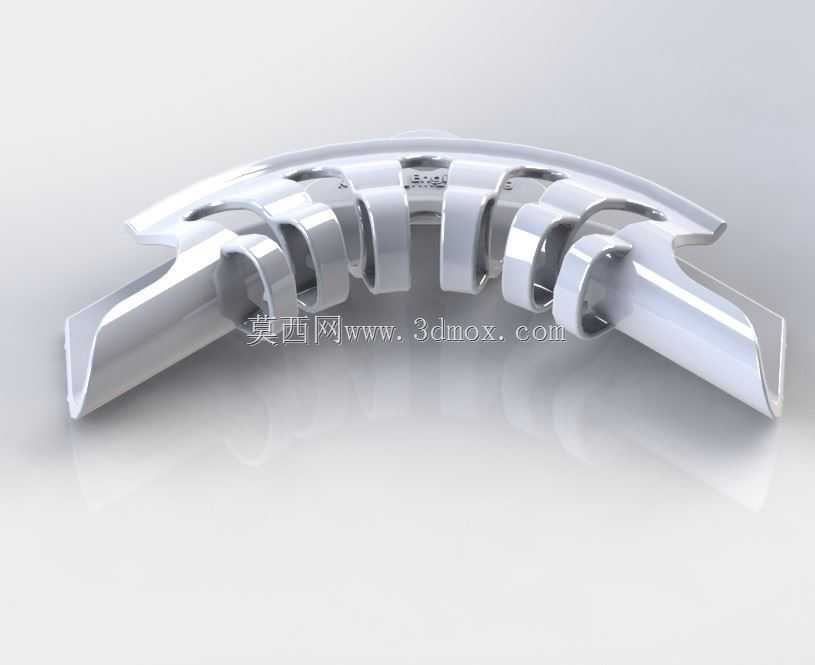

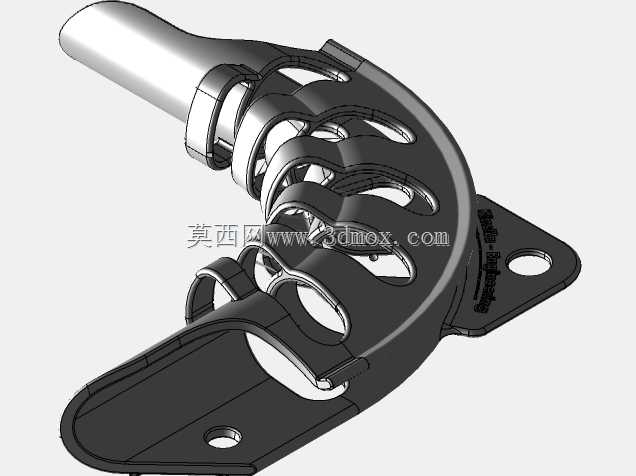

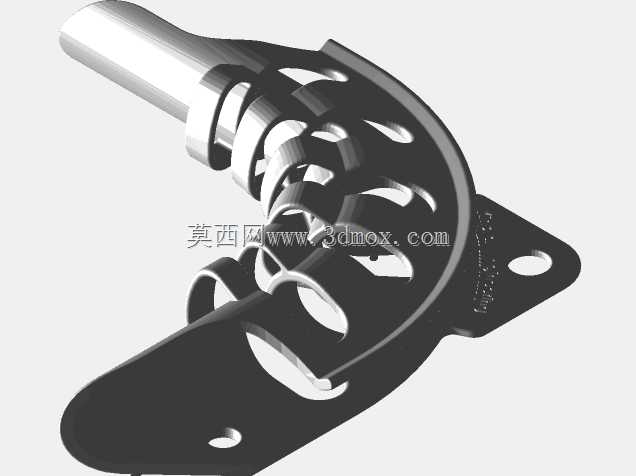

　　从结构设计逻辑来看，整个支架采用一体化弧形过渡的主体构型，没有尖锐的棱角结构，所有与线缆接触的边缘都做了R角倒圆处理，避免长期夹持磨损线缆外皮。主体上分布的多组间隔式卡线环采用半开放结构，既可以将线缆顺次卡入环槽内实现分线梳理，也能让线缆在槽内保留小幅的活动余量，不会因为完全锁死造成线束弯折应力无法释放。支架底部设置的3个安装孔位呈三角形分布，安装时可通过自攻螺丝或者M3规格的机丝将支架固定在墙面、设备壳体内壁、型材安装面等硬质基底上，三角形的孔位布局能保证安装后支架不会因为线束拉扯出现偏转，固定稳定性比双孔结构提升40%以上。

　　实际安装使用时，需要先确认布线转角的基底平面平整度，若安装面存在明显凹陷或凸起，需先做简单找平处理，避免支架安装后出现翘边，导致卡线环的同轴度偏差，影响线缆顺滑穿过。安装孔的中心距预留了足够的操作空间，使用常规电动螺丝刀或者手动螺丝刀都能顺利完成锁紧，不需要特殊的安装工具。卡线环的内径尺寸经过反复校核，当穿入直径总和8.0mm的线缆时，环槽内壁与线缆外皮之间保留0.2-0.3mm的间隙，既不会因为间隙过大造成线缆在槽内晃动产生磨损，也不会因为间隙过小夹伤线缆外皮，影响线缆的使用寿命。

　　材质选择上，这类小尺寸布线固定件优先推荐ABS类具备一定韧性与耐磨性的材料打印或注塑生产，ABS材料的表面摩擦系数适中，线缆在槽内滑动时不会产生过大的阻力，同时材料本身具备一定的抗冲击性能，在设备运输或者日常使用过程中遇到外力磕碰时，不会出现脆性断裂。如果是在有耐温需求的场景下使用，也可以替换为同等耐磨性能与韧性的工程塑料，保证支架在-20℃到60℃的工作温度区间内不会出现明显的形变或脆化。

　　不同于常规的直角走线架，这款角夹的20度导向角度专门针对小角度偏转的布线场景设计，比如设备内部沿壳体边缘的缓转角布线、桌面明线的小角度转向梳理，这类场景如果使用90度直角固定件，会造成线缆弯折生硬，整体布线美观度差，而20度的缓转角设计可以让线缆走向过渡更自然，同时不会占用过多的安装空间。搭配韧带扎带使用时，扎带可穿过卡线环之间的间隙，将线缆与支架主体绑扎为一体，根据实际布线需求调整扎带的锁紧力度，既可以实现线缆的完全固定，也可以保留一定的滑动余量，方便后期维护时调整线束长度。

　　在实际布线作业中，这类小型固定件的安装边界需要提前确认：支架整体的弧形外轮廓最大宽度不超过40mm，安装时需要在转角位置预留至少45mm的平面安装空间，避免支架边缘与其他设备部件产生干涉。支架的整体高度控制在12mm以内，即使在狭小的设备壳体内壁安装，也不会与壳体内的其他电路板、元器件产生空间冲突。对于多根细线束的整理场景，可将不同功能的线缆分别卡入不同的卡线环槽内，实现线束的分层梳理，避免不同信号的线缆之间产生干扰，同时也方便后期故障排查时快速识别对应线路。
