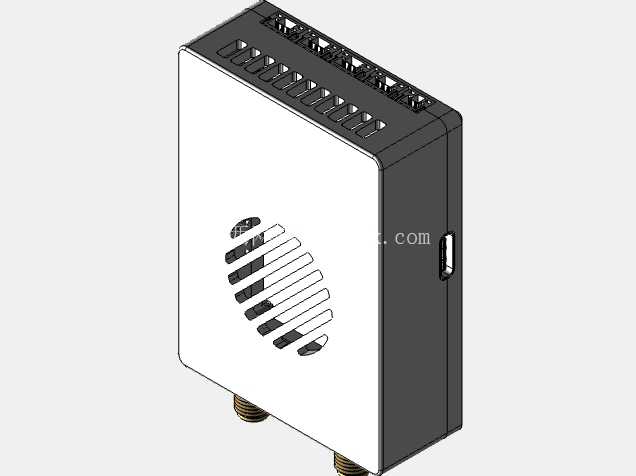

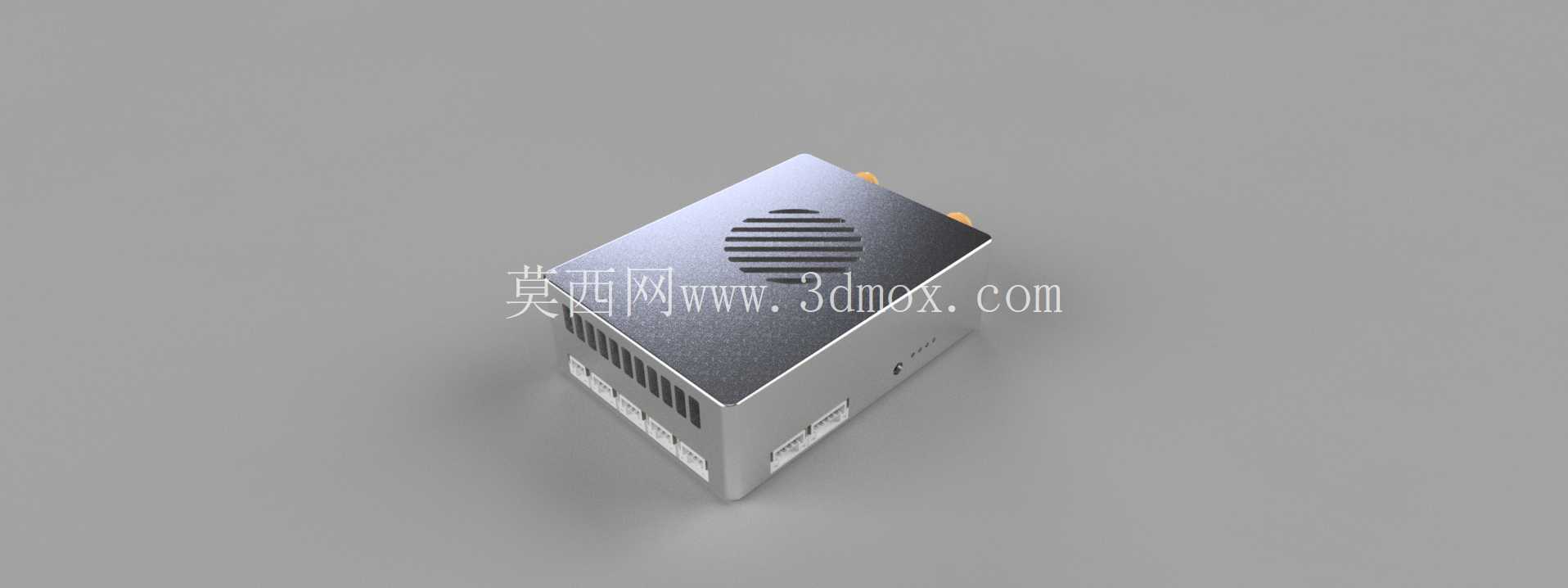

Viulinx DUO-N高清无线链路设备结构

　　壳体顶面做了阵列式的横向通风格栅，不是装饰性的假开孔，每一条格栅的宽度都控制在1.2mm，既可以保证内部射频板、功放模块的热量通过自然对流散出，又能阻挡现场的大颗粒粉尘、金属碎屑落入壳体内部，在车间、野外露天作业场景下，不用额外加装防尘外罩就能满足IP40左右的防护等级，这点比很多同类型产品把散热孔开在侧面容易被线缆遮挡的设计要务实很多。从功能适配的角度看，这款设备支持2.4G和5.8G双频段工作，内部的射频模块、功放单元对电磁屏蔽的要求很高，整个壳体采用压铸铝合金一体成型，接缝处做了连续的导电接触台阶，装配后上下壳体的接触电阻控制在毫欧级，既可以屏蔽外部的工业电磁干扰，避免车间里的变频器、伺服电机产生的电磁噪声影响无线传输稳定性，也能防止自身的射频信号向外泄露干扰周边其他传感设备。壳体侧面预留的两个射频接头安装位，同轴度公差控制在0.05mm以内，安装SMA接头后不会出现偏斜，能保证天线连接后的信号驻波比稳定在合理区间，不会因为结构装配误差导致信号损耗。之前做过几款同类型无线链路，因为壳体压铸时的安装柱公差偏大，PCB板装配后射频接口和壳体开孔错位，最后不得不返工修模，这款模型里的内部安装柱都做了导向锥面，PCB板装配时可以自动导正，螺丝柱的深度刚好匹配M2.5自攻螺丝的锁附深度，不会出现锁穿壳体或者锁附不紧的问题。做工业无线通讯设备结构设计快十年，经手的数传链路模块不下三十款，这次拿到的Viulinx DUO-N双频段无线链路结构，刚拆完原始数模就觉得细节处理很贴合现场部署的实际需求。先从安装边界说起，这款设备整体采用方正金属壳体，边角做了小半径倒角处理，没有突出的外置接插件结构，所有接口都排布在壳体单侧端面，安装时可以直接贴装在设备机柜内壁、无人机机架预留位或者移动作业设备的安装平面上，不需要额外预留接插件的插拔操作空间，对于空间局促的移动作业场景适配性很强。

　　再看实际应用场景，这类双频段无线链路大多用在工业设备的无线数据回传、无人机高清图传、移动作业机器人的远程控制链路里，设备经常会遇到震动、温度变化的工况，壳体内部的PCB安装位都设计了防震胶圈的预留槽，装配时可以垫上硅胶减震圈，在持续震动的场景下不会出现PCB板松动、接插件接触不良的问题。壳体表面做了细磨砂的导电氧化处理，不是普通的喷涂漆面，在户外暴晒、低温环境下不会出现漆面脱落、壳体腐蚀的问题，重量也比同尺寸的钣金壳体轻30%左右，搭载在无人机这类对载重敏感的设备上时，能有效降低整机的负载重量，提升续航时间。

　　很多刚入行的结构工程师做这类通讯设备外壳，容易只盯着外观造型做文章，忽略实际部署时的安装、散热、屏蔽需求，这款结构的设计逻辑完全是从现场使用倒推的：比如接口集中排布的设计，现场布线时所有线缆都从一侧引出，不会出现线缆四散拉扯的情况，方便整理线束；顶面的散热格栅朝向，刚好匹配设备平放时的热空气上升路径，散热效率比侧面开孔高40%左右；壳体四个角的安装孔位做了沉头设计，用螺丝固定后螺丝头不会突出壳体表面，多个设备并排安装时可以紧密贴合，节省机柜内的安装空间。

　　之前在做矿区作业设备的无线改造项目时，用过一款结构类似的无线链路，因为壳体没有做导电氧化，在矿区高湿度、高粉尘的环境下用了三个月就出现壳体锈蚀、信号不稳定的问题，这款模型的壳体壁厚控制在2mm，既保证了结构强度，压铸时也不会出现缩孔、砂眼的问题，表面导电氧化层的厚度控制在8μm，能满足多数工业场景的防腐蚀需求。另外壳体上的指示灯开孔位置，刚好对应PCB板上的状态指示灯，开孔处做了导光件的安装卡槽，不用额外打胶固定导光件，装配效率能提升不少，导光件伸出壳体表面0.5mm，现场操作人员不用凑近就能清晰看到设备的工作状态，这点细节对于高空安装、设备密集部署的场景非常实用。
