VSAT卫星天线顶部圆顶结构设计

在卫星地面通讯站点的部署场景中，VSAT天线的顶部防护结构是保障设备长期稳定运行的核心部件之一，本次设计的圆顶结构正是针对户外部署的小口径卫星终端天线开发的防护外罩。不同于普通的平面防护盖板，该圆顶采用类椭球的曲面构型，曲面曲率经过多轮迭代校核，既能够保证电磁波穿透过程中的信号损耗控制在允许阈值内，又可以最大化降低户外风阻对天线整体结构的载荷影响。从实际使用场景来看，这类圆顶多应用在偏远地区的卫星通讯站点、海上作业平台的通讯节点、应急通讯指挥车的车载天线单元上，需要长期直面强风、暴雨、沙尘、紫外线辐照等复杂户外环境，因此结构设计上优先考虑了环境耐受性能与安装维护的便捷性。

圆顶本体采用薄壁曲面结构，壁厚均匀性控制在±0.2mm范围内，避免壁厚差异导致的信号折射偏移，曲面的分模线沿着圆顶最大直径的水平环向布置，在批量生产环节可以有效降低脱模难度，减少曲面表面的合模线凸起，避免凸起部位在长期户外使用中积灰积水，降低密封失效的风险。圆顶边缘设置了整圈的密封压合边，压合边的平面度经过严格管控，安装时配合环形密封胶条可以实现IP67级的防护效果，完全阻隔雨水、沙尘进入天线内部腔体，保护内部的馈源、极化器、转动机构等精密电子与机械部件不受侵蚀。

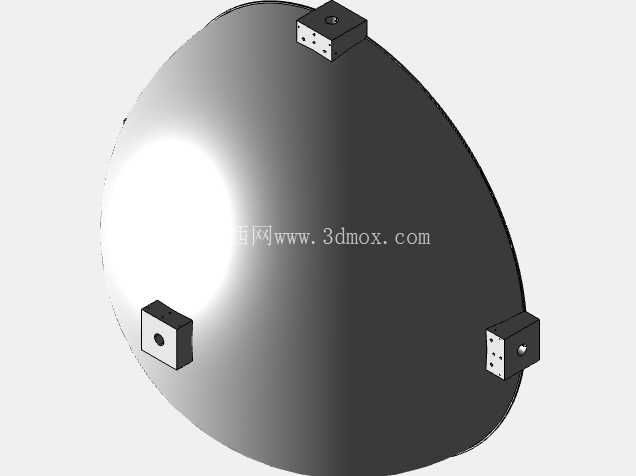

安装接口的设计充分考虑了现场施工的便利性，圆顶周向均匀布置了四个安装固定座，每个固定座都采用凸台式结构，固定座上预加工了定位销孔与螺栓过孔，安装时可以先通过定位销实现圆顶与天线底座的快速对位，再穿入紧固螺栓完成固定，单人即可完成现场安装作业，不需要额外的吊装辅助设备，大幅降低了高空作业或者偏远站点的施工难度。固定座与圆顶本体的连接位置做了加厚的过渡圆角处理，通过有限元仿真校核，在12级强风载荷下，连接位置的应力集中系数控制在1.2以内，不会出现连接部位断裂脱落的问题。

从安装边界来看，该圆顶的最大外轮廓直径适配1.2m口径的VSAT天线，整体高度控制在380mm，不会超出常规车载天线倒伏机构的收纳尺寸边界，安装后圆顶最低点距离天线转动机构的间隙预留了25mm，既可以避免天线俯仰转动过程中与圆顶发生干涉，又不会因为间隙过大导致整体结构高度冗余，增加不必要的风阻。圆顶内表面做了哑光消光处理，避免内部腔体的光线反射对信号接收产生杂波干扰，外表面则添加了抗紫外线的耐候涂层，在强日照地区使用可以保证5年以上涂层不粉化、不开裂，结构强度保持率在90%以上。

设计过程中还针对不同地域的使用需求做了适配性优化，比如针对高海拔低温地区，圆顶材料选用了耐低温的改性工程塑料，可以在-40℃的环境下保持足够的抗冲击韧性，不会因为低温脆裂；针对沿海高盐雾地区，固定座的金属嵌件采用316不锈钢材质，密封胶条选用耐盐雾的硅橡胶材质，可以抵御盐雾侵蚀，避免连接部位锈蚀导致的后期维护困难。圆顶的曲面弧度经过风洞仿真验证，在正面迎风状态下，风阻系数比同尺寸的锥形防护罩低32%，可以有效降低天线底座的固定载荷，减少强风天气下天线整体晃动的幅度，提升信号接收的稳定性。

在结构细节处理上，每个固定座的螺栓孔位置都设计了沉台，安装后螺栓头部完全沉入沉台内部，不会突出于圆顶外表面，避免突出部位形成涡流，同时也减少了螺栓长期暴露在外部环境中出现锈蚀的概率。圆顶与底座的密封压合面上设计了两道环形密封槽，安装时可以在槽内嵌入对应规格的密封圈，形成双重密封防护，即使外层密封因为长期老化出现微小渗漏，内层密封依然可以保证腔体内部的干燥环境，配合腔体内部预留的干燥剂安装位，可以长期保持内部湿度在允许范围内，避免精密电子元器件出现结露短路的问题。
