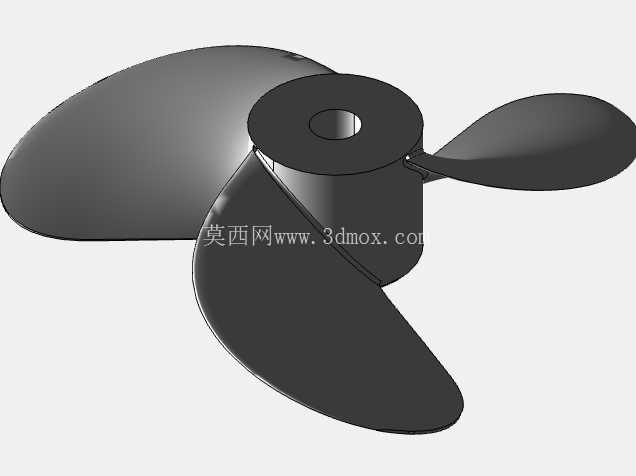

高转速三叶船用推进螺旋桨结构设计

这款三叶螺旋桨的设计核心围绕高转速工况下的推力输出效率展开，额定工作转速设定在3000r/min，主要适配小型内河作业艇、无人测绘船、短途观光小艇的舷外机动力输出端，也可用于小型水下潜航器的推进系统配套。从实际应用场景来看，这类螺旋桨常工作在含少量泥沙的内河、湖泊水域，因此在叶型设计阶段就需要兼顾推力效率与抗杂物缠绕能力，避免航行中被水草、漂浮纤维类杂物卡滞影响动力输出。

从结构设计思路上看，三叶布局相比两叶桨在同转速下的推力输出更平顺，动平衡余量更容易控制，高速运转时的轴系振动幅度更小，能降低动力端轴承的交变载荷，延长整套推进系统的维护周期。桨叶的翼型截面采用渐进式扭曲设计，从叶根到叶稍的安装角逐步递减，这种设计是为了匹配不同半径位置的线速度差异，让桨叶各个截面在工作时都能处于合理的攻角区间，既避免叶根位置因线速度过低出现推力不足，也防止叶稍位置因线速度过高产生空泡剥蚀损伤。桨叶的导边做了小圆弧钝化处理，相比锐边设计能降低入水时的冲击载荷，同时减少杂物挂附的概率，随边则保留了合适的厚度梯度，保证桨叶出水时的流场平顺，降低紊流带来的能量损耗。

中间的桨毂部分采用等直径圆柱结构，中心开设贯通的安装轴孔，轴孔与桨毂外圆的同轴度公差需要控制在0.02mm以内，避免高速旋转时产生偏心振动。桨毂的轴向长度经过匹配计算，既要保证与动力输出轴的配合长度足够，传递额定扭矩时不出现打滑，也不能过长增加不必要的旋转阻力。桨叶与桨毂的连接位置做了大圆角过渡处理，避免应力集中，因为在高转速工况下，叶根位置承受的弯曲载荷最大，若过渡圆角过小，长期交变载荷作用下容易出现疲劳裂纹，直接影响螺旋桨的使用寿命。

安装边界方面，这款螺旋桨的桨毂轴孔采用标准平键连接结构，适配行业内通用的小型舷外机输出轴径，安装时只需要将轴孔对准输出轴的键槽推入，再通过轴端的锁紧螺母固定即可，不需要额外定制转接法兰。桨叶的最大回转直径经过优化，在保证推力满足设计要求的前提下，控制了整体外径尺寸，既避免航行时桨叶触碰船体尾部的突出结构，也能适配多数小型船舶的尾部吃水深度，保证正常航行时桨叶能完全没入水面以下，避免吸气现象导致推力骤降。

从功能特性来看，这款螺旋桨在3000r/min的额定转速下能输出稳定的大推力，推力特性曲线在常用航速区间内保持平缓，不会出现转速小幅提升就带来推力陡增或陡降的情况，操控手感更线性，适合需要频繁调整航速的作业场景。桨叶的曲面造型经过流体仿真迭代，在保证结构强度的前提下尽可能降低了旋转阻力，能提升动力的利用效率，同等动力输入下比普通等螺距螺旋桨的推力表现更优。同时整体结构没有多余的突出部件，日常维护时只需要检查桨叶表面是否有磕碰损伤、锁紧螺母是否松动即可，不需要复杂的保养流程，适合民用小型船舶的使用需求。在建模过程中，所有曲面都做了连续性检查，桨叶表面的曲率过渡均匀，没有突变区域，既保证后续加工时的刀具路径平顺，也能减少实际工作中的流场分离，降低航行时的水动噪声。
