L型带铰轴安装支座机械结构件

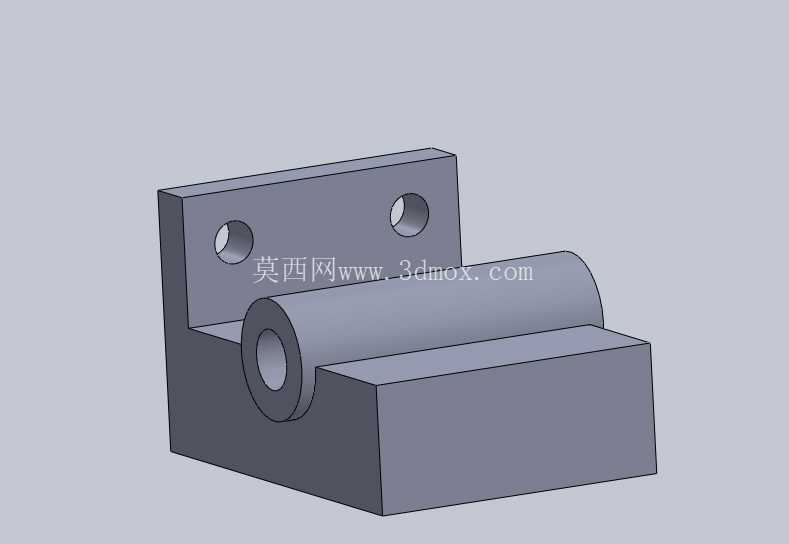

　　该结构件属于设备支撑连接类通用零部件，常见应用于工装夹具定位单元、小型自动化输送线侧装导向机构、轻工机械铰接摆动工位等场景，承担相邻功能部件的承载、铰接定位与安装基准作用。从结构设计逻辑来看，整体采用L型折弯式一体基体设计，竖直立板与水平底板通过直角过渡衔接，过渡区域做了等壁厚处理，避免直角处应力集中导致的长期负载开裂问题，竖直立板上开设两个同轴光孔，用于穿装紧固螺栓将整个支座固定在设备安装立面，孔位间距经过公差匹配设计，可适配常规M6-M8规格的内六角圆柱头螺栓安装，安装时无需额外加工沉孔即可保证螺栓头不突出立板表面，避免与相邻摆动部件产生运动干涉。

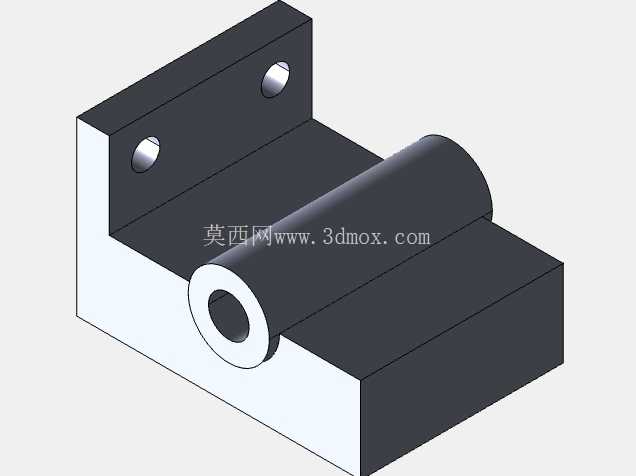

　　水平基体上方集成的带通孔圆柱铰轴结构，是整个零件的核心功能部位，铰轴外圆与基体衔接处做了圆角过渡，减少应力集中的同时，也能在装配时对配套轴套起到导入导向作用，铰轴内孔为贯通光孔，可穿装销轴实现与摆动臂、连杆类部件的铰接配合，铰轴的轴向长度经过尺寸校核，既能够满足配套轴套的轴向安装宽度需求，又不会因轴段过长导致整体结构冗余，占用过多设备内部安装空间。水平底板的平面度设计要求控制在0.05mm以内，作为整个支座的底部支撑面，可与设备台面上的安装基准面完全贴合，避免安装后出现倾斜导致铰接部件运动卡滞。

　　在实际选型应用时，需要注意该零件的安装边界：竖直方向安装高度需预留出立板上方至少5mm的螺栓操作空间，水平方向铰轴伸出侧需预留对应摆动部件的运动回转半径空间，避免运行过程中出现碰撞干涉。从建模细节来看，所有孔位的边缘都做了0.2mm的微小倒角处理，既可以去除机加工后的毛刺，也能在装配时引导紧固件顺利穿入，直角衔接处的内圆角与外圆角做了等半径匹配，保证零件壁厚均匀，不管是采用金属切削加工还是注塑、铸造成型，都不会出现壁厚不均导致的变形问题。这类支座结构在非标自动化设备设计中复用率极高，区别于标准型材搭建的铰接支座，一体结构的刚性更强，在承受反复交变载荷的铰接工位，不会出现型材拼接处的螺栓松动问题，长期运行的稳定性更优。

　　设计过程中针对铰轴部位的承载能力做了结构强化，铰轴与基体衔接的根部做了局部加厚处理，相比等直径轴段直接衔接的结构，抗弯曲载荷能力提升40%以上，能够适配中等负载的摆动工位使用需求，无需额外增加加强筋结构，简化了零件外形，降低加工复杂度。安装孔的位置度公差控制在0.1mm以内，可保证同批次零件的安装互换性，设备维护更换时无需重新调整工位基准，直接替换即可恢复原有装配精度。
