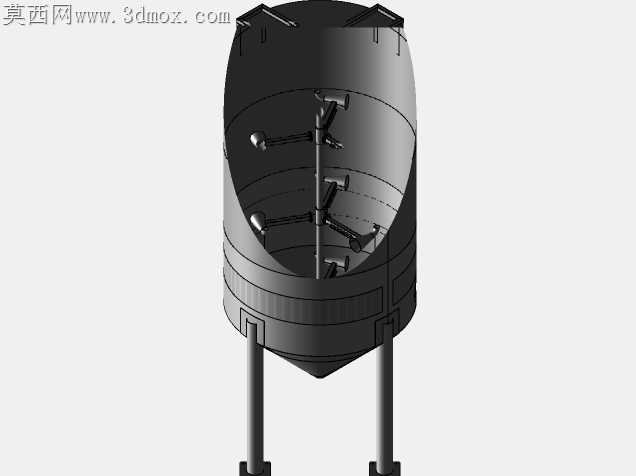

内置搅拌结构的21升密封罐体设计

常规小容积搅拌罐体加工时，常出现搅拌轴与罐口同轴度偏差超差的问题，轴封处长期受径向偏载磨损，不到三个月就会出现物料渗漏，尤其是带粘稠介质的工况下，偏磨带来的密封失效概率会提升四成以上。这款21升罐体的搅拌结构在轴座定位处做了嵌入式止口设计，止口深度控制在8毫米，配合面公差取H7/h6小间隙配合，装配时无需反复打表找正，靠止口的定位面就能把搅拌轴的径向跳动控制在0.02毫米以内，从根源上降低轴封的偏磨风险。罐体内壁与搅拌桨叶的间隙留了3毫米，既不会因为间隙过小导致加工时内壁焊缝打磨难度陡增，也不会因为间隙过大让罐壁附近的物料无法被有效搅动，针对21升这个特定容积，桨叶的倾斜角度取45度，转动时能带动罐底到罐口的全层物料形成轴向循环，不会出现底部积料的死角。罐口的密封面没有做常规的平面设计，而是在法兰面上加工了一圈2毫米深的密封槽，配套的密封圈嵌入槽内后，法兰锁紧时不会出现密封圈移位挤裂的问题，哪怕是频繁开盖清洗的工况，密封圈的使用寿命也能提升两倍以上。搅拌轴的下端没有采用悬臂过长的设计，在罐底对应位置加了一个耐磨POM材质的支撑衬套，衬套与轴的配合间隙取0.03毫米，既不会因为间隙过小出现抱轴卡顿，也能抵消桨叶转动时带来的轴端摆动，哪怕是满罐负载启动，轴端的形变量也能控制在允许范围内。罐体的出料口设置在罐底边缘最低处，内孔与罐体内壁做了圆弧过渡，没有残留物料的直角死角，清洗时打开出料阀就能把罐内残留完全排净，不会出现物料积存变质的问题。整个罐体的焊接处都做了内圆角打磨处理，没有突兀的焊瘤和直角缝隙，针对食品、日化类的物料搅拌场景，这种圆角处理能避免物料挂壁残留，日常清洗维护的工作量能减少近六成。搅拌桨叶与轴的连接采用快拆式销钉固定，不需要专用工具就能拆下桨叶，针对需要频繁更换搅拌物料种类的场景，拆洗桨叶的时间能缩短到原来的三分之一，不会因为结构复杂导致清洗死角残留不同批次的物料。
