NodeMcu电机驱动扩展屏蔽板结构设计

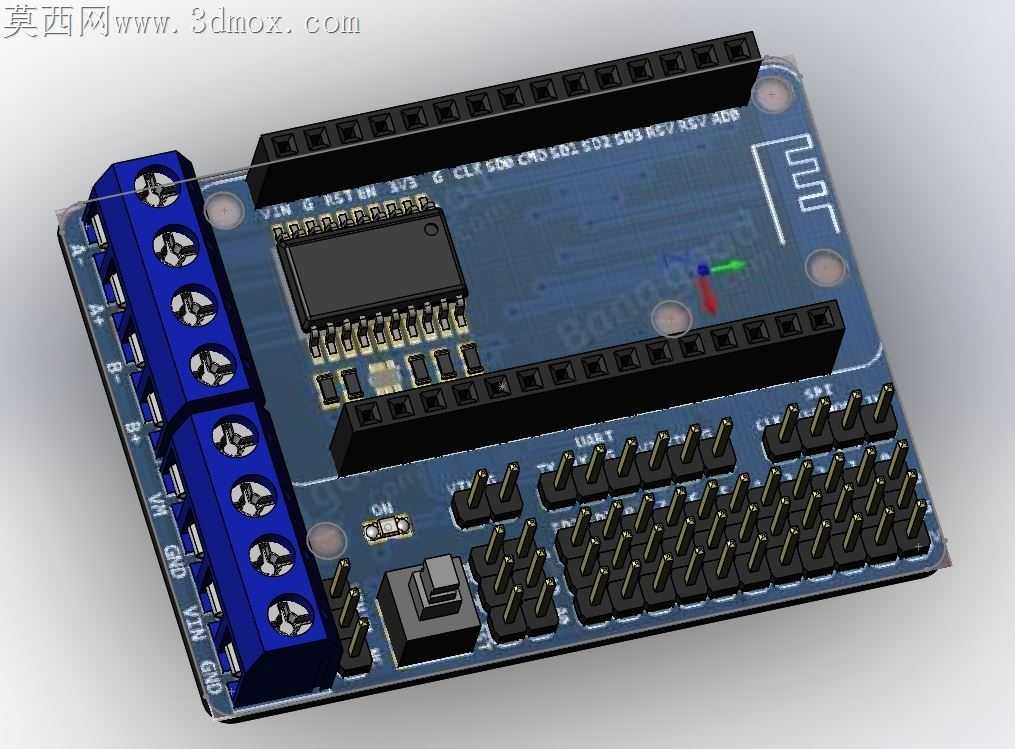

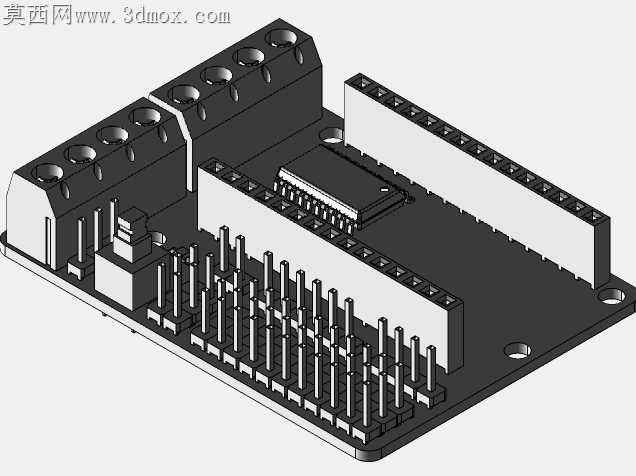

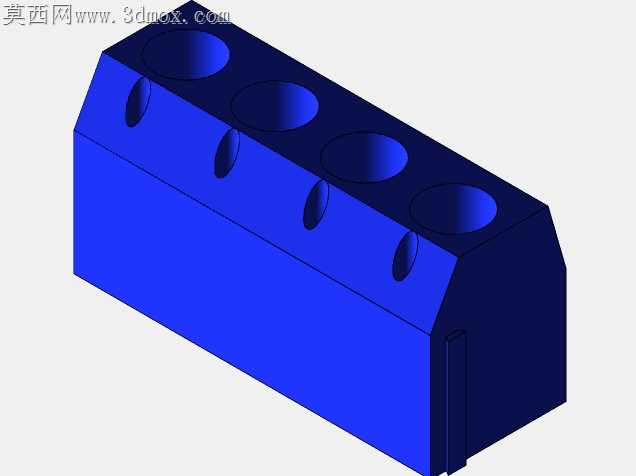

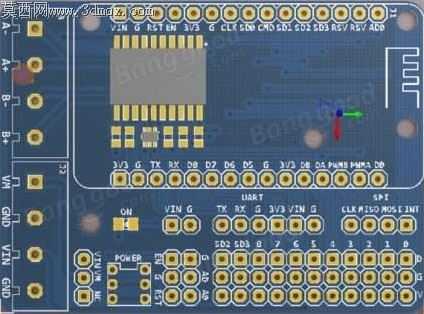

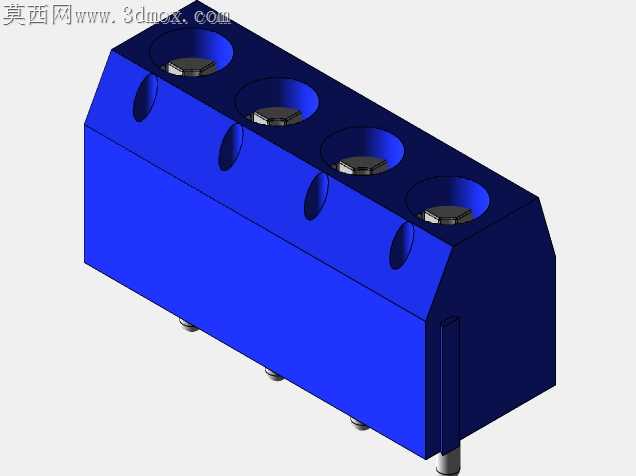

嵌入式开发场景里，电机驱动模块与主控板直插常出现引脚错位、接线拉扯导致的焊盘脱落问题，大电流走线与主控信号线路平行排布时，还会耦合进电机启停的尖峰干扰，让串口通信丢包、ADC采样值飘移，这类现场调试的痛点，在这块扩展屏蔽板的结构设计里做了针对性的落地处理。蓝色栅栏式接线端子沿板边单侧排布，端子座底部预留了0.3mm的凸台定位筋，插装时能刚好卡进PCB的铣槽里，波峰焊后不会因为频繁拧动接线螺丝出现端子歪斜，端子的接线口朝向板外，接电机线时不用在排针缝隙里凑空间，手指拧螺丝的操作空间留足了8mm，哪怕戴薄防静电手环也能顺利操作。板上的排母座没有采用通长整排设计，而是对应NodeMcu的引脚定义做了分段式排布，两段排母之间预留了2mm的间隙，刚好避开主控板上的USB接口金属外壳，插装时不会出现顶壳导致的板件翘起，排母的插合深度做了公差匹配，引脚露出焊盘的长度控制在1.2mm，既能保证焊锡浸润充分，又不会因为引脚过长顶到主控板背面的贴片元件。驱动芯片的摆放位置特意避开了排母的正下方，芯片上方留足了3mm的散热空间，后续如果要贴散热片也不会和主控板的元件干涉，芯片周边的功率走线做了加宽处理，对应结构上PCB该区域的铜皮裸露区域没有覆盖丝印，避免长期大电流发热导致丝印碳化脱落。板载的微动按键放在了接线端子的对侧，位置刚好在手指插拔板件时不会误触的区域，按键的行程高度比周边排针高0.5mm，需要手动复位时不用特意找位置，指尖能直接碰到，又不会因为堆叠放置时被压到误触发。所有接插件的焊盘都做了泪滴处理，对应结构上焊盘周边的基材留了加宽的应力释放区，遇到接线拉扯时不会直接把焊盘从基材上扯掉，板边的四个安装孔位做了沉头设计，用铜柱固定时螺丝头不会突出板面，叠装其他模块时不会出现板面倾斜。信号走线区域和功率走线区域之间，预留了铺地隔离带的位置，结构上对应区域没有摆放任何金属接插件，避免隔离带被金属件连通失去屏蔽效果，电机驱动的输出引脚直接连到侧边的接线端子，走线没有跨过信号排针的区域，从物理排布上切断了干扰耦合的路径。
