农用植保作业无人机承载框架结构设计

　　这套框架结构是针对低空植保作业场景开发的核心承载部件，主要适配大田作物、经济林果的航空植保作业需求，可承载药箱、喷洒模组、飞控核心板、动力电池组等全套作业组件，替代传统人工背负式喷药的作业模式，解决高秆作物后期进地作业难、丘陵山地地块常规植保机械无法通行的痛点。在实际作业场景中，这类框架需要承受飞行过程中的气动载荷、机动飞行的惯性冲击，还要兼顾药液晃动带来的交变载荷，因此结构设计阶段优先考虑了载荷传递路径的合理性，将核心载荷集中区域布置在框架几何中心位置，也就是飞控与电池的安装位，让整机重心尽可能与气动中心重合，降低飞行控制的调参难度，减少动力系统的无效功耗。

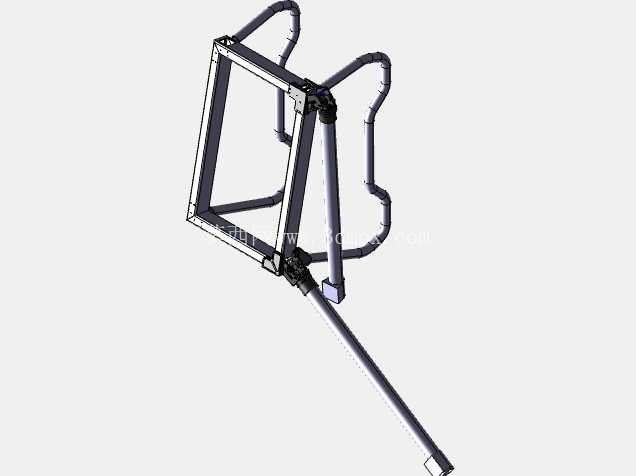

　　从结构形式来看，这套框架采用了矩形主承力框搭配弯折式机臂安装座的设计，主框采用薄壁矩形截面杆件拼接，在保证整体抗扭刚度的前提下尽可能降低结构自重，毕竟植保无人机的有效载荷直接和作业效率挂钩，每减少一克结构自重，就能多搭载一克药液或者延长对应时长的续航。机臂安装位设计了快拆式的铰接锁紧结构，日常转场运输时可以将机臂弯折收拢，缩小整机收纳尺寸，不需要每次转场都拆解螺丝重新组装，降低田间作业的准备时间，也能避免频繁拆装带来的连接位磨损间隙。设计过程中针对安装边界做了多轮迭代，主框内部预留的安装空间可以适配市面上主流的植保飞控板、电调安装位，下方预留的挂载接口可以直接卡装标准规格的药箱固定带，不需要额外做转接件加工。

　　机臂的弯折角度经过反复校核，既保证机臂末端的动力桨盘平面有足够的离地间隙，避免作业过程中桨叶刮蹭作物冠层，也让机臂的受力方向尽可能沿着杆件轴向传递，减少弯曲力矩对连接节点的破坏，毕竟田间作业的起降条件往往比较复杂，难免会有硬着陆的冲击，轴向传力的结构能更好的吸收冲击能量，降低结构断裂的风险。考虑到植保作业的高腐蚀性环境，框架杆件的连接节点都做了避让设计，避免药液残留积存造成结构腐蚀，所有安装孔位都设计了凸台加强，防止频繁拆装造成的孔位滑丝或者开裂。主承力杆的截面尺寸经过受力仿真优化，在最大起飞重量的载荷工况下，结构最大变形量控制在毫米级，不会因为框架变形影响飞控传感器的校准精度，也不会出现机臂抖动导致的喷洒雾场分布不均问题。

　　另外框架尾部延伸出的杆件是喷洒系统的安装支架，直接集成在主框架上，不需要额外加装外挂支架，减少了整机的零件数量，也降低了外挂部件带来的风阻，作业飞行时的姿态稳定性更好。整个框架的连接节点采用标准化的紧固件连接，没有采用焊接结构，一方面是方便田间作业时的损坏件快速更换，不需要专业焊接设备就能完成维修，另一方面也避免焊接带来的应力集中问题，提升结构的疲劳寿命，应对长期高频次作业的交变载荷。在安装边界的设计上，所有外接部件的安装位都预留了足够的调节余量，电池安装位可以适配不同容量的动力电池，药箱挂载位可以根据作业需求更换不同容积的药箱，不需要对框架主体做二次切割或者打孔改装，适配不同作物、不同地块的作业需求。
