无人机机载载荷快速释放安装基座结构

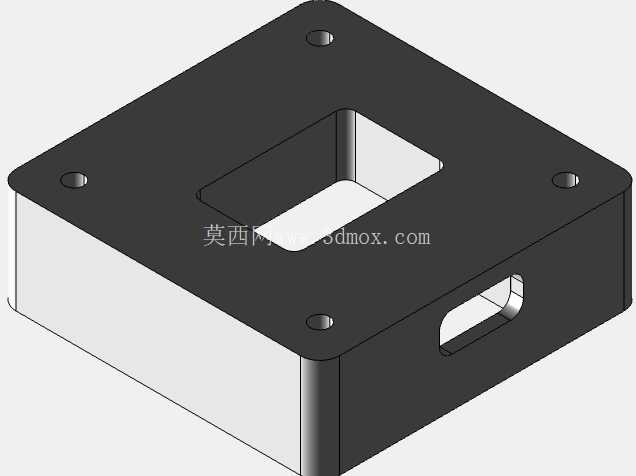

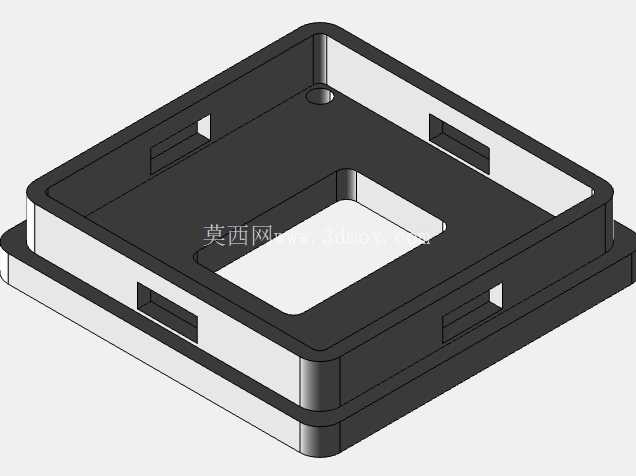

　　在工业级无人机作业场景中，载荷的快速换装与可靠挂载一直是影响作业效率的核心结构节点，这套快拆基座结构正是针对多场景作业下的载荷切换需求设计，可适配航拍吊舱、物资投放箱、测绘模块、应急抛投装置等多种机载外设，解决传统螺栓固定方式换装耗时长、对位难度大、空中松脱风险高的实际问题。从结构设计逻辑来看，整体采用方形盒式承载主体，上法兰面预留四个对称分布的沉头安装孔，孔位公差按照H7级精度设计，可直接通过螺栓与无人机机身底部的挂载横梁贴合固定，沉头结构能够保证螺栓头部完全没入法兰平面，不会突出平面干涉载荷安装，法兰面与盒身主体采用一体化铣削成型，避免拼接结构带来的应力集中问题，整体壁厚根据机载载荷的振动工况做了差异化设计，法兰承载边厚度达到6mm，可承受最大5kg的垂直载荷与1.5g的飞行冲击加速度，完全覆盖工业级中小型无人机的常规载荷重量区间。

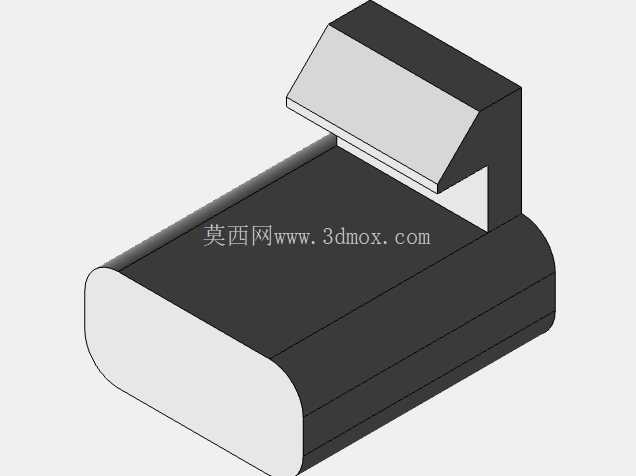

　　基座中部开设方形通槽，一方面是为了减轻整体结构重量，降低无人机的无效载荷损耗，另一方面是为载荷的电气走线预留通道，机载设备的供电线、信号传输线可直接从通槽穿过连接机身主控，无需在基座侧面额外开设走线孔破坏结构强度，通槽边缘做了R2圆角过渡，避免飞行振动过程中线缆外皮与锐边摩擦破损，降低线路故障概率。基座侧面开设的长圆形限位槽是整个快拆机构的核心配合位，载荷挂载时，载荷侧的弹性锁销可直接滑入该槽位完成锁紧，拆卸时只需触发锁销解锁即可快速取下载荷，无需借助额外工具，整个换装过程可在10秒内完成，长圆形槽的长度方向预留了1.2mm的装配公差余量，能够抵消飞行过程中机身形变带来的锁销位移，避免空中出现卡滞或意外解锁的问题。

　　安装边界方面，整体基座的外轮廓尺寸控制在80mm×80mm×25mm区间，不会突出无人机机身的底部投影范围，避免飞行过程中增加额外的风阻，四个安装孔的中心距按照60mm×60mm的通用挂载孔距设计，可兼容市面上绝大多数中小型工业无人机的标准挂载接口，无需对机身做额外改装即可直接适配。结构材质选型默认采用6061-T6铝合金做硬质阳极氧化处理，表面硬度达到HV300以上，耐磨性能满足上千次插拔锁紧的使用需求，同时整体重量控制在75g以内，不会过多占用无人机的载荷重量配额。

　　在实际作业场景中，这套结构可同时适配应急救援场景下的物资抛投、测绘场景下的相机快换、巡检场景下的探照灯与喊话器切换等多种工况，锁止结构采用被动式弹性锁紧设计，不需要额外的舵机或电子元件参与锁止控制，纯机械结构的可靠性远高于电控锁止机构，即使在低温、高海拔、强电磁干扰的复杂作业环境下，也能保证载荷挂载的稳定性，不会出现电控失效导致的载荷脱落问题。设计过程中针对飞行振动工况做了模态仿真分析，结构一阶固有频率达到1200Hz以上，完全避开无人机旋翼的常见振动频率区间（80-200Hz），不会在飞行过程中产生共振问题，避免振动传导至载荷端影响航拍清晰度或测绘精度。基座底部的平面做了平面度管控，整体平面度公差控制在0.05mm以内，能够保证与载荷安装面的完全贴合，避免出现安装间隙导致的载荷晃动问题，侧面的限位槽与锁销的配合间隙控制在0.1mm以内，既保证插拔过程的顺畅性，又能限制载荷在飞行过程中的横向与纵向窜动，保证载荷安装后的位置精度。
