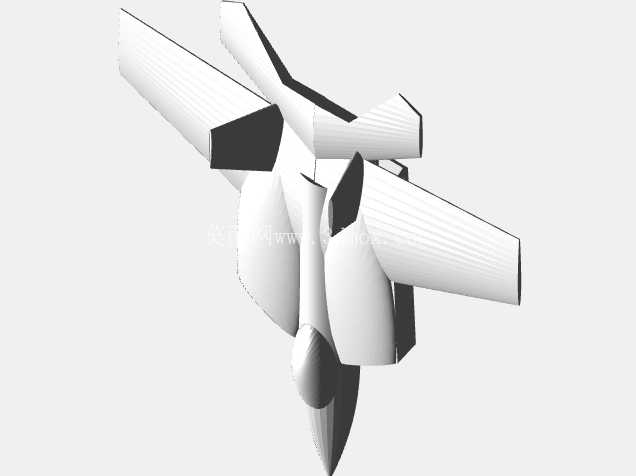

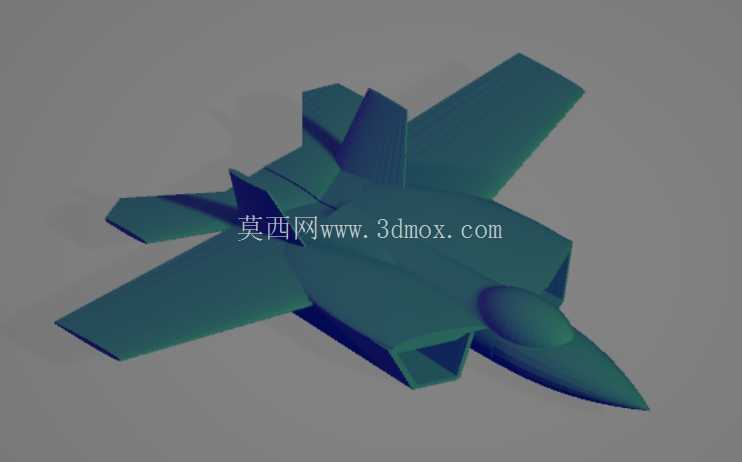

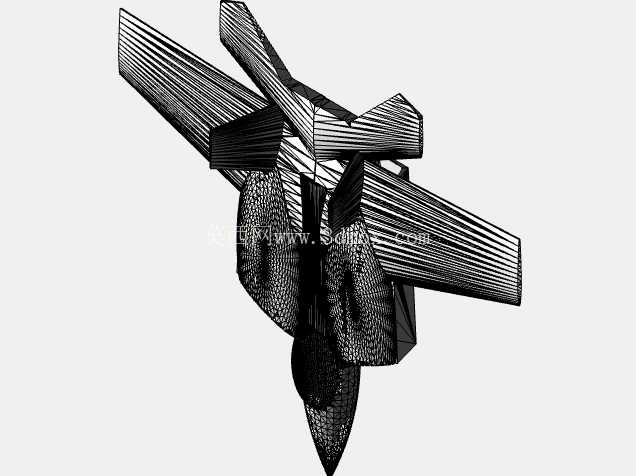

隐身战机F22猛禽外形结构三维数模

本次完成的隐身战机外形结构数模，核心围绕第五代制空战机的气动需求与隐身约束展开设计还原，建模过程中优先兼顾了气动演示、结构教学、仿真验证三类实际应用场景的使用需求。从实际用途来看，该数模可直接用于航空院校的气动原理教学演示，配合流体仿真软件完成不同迎角下的涡流走向模拟，也可作为航模设计阶段的外形参考基准，为缩比模型制作提供精准的曲面边界依据，同时还能用于国防科普场景的可视化展示，直观呈现隐身战机的外形设计逻辑。

设计思路上，没有采用常规战机的直筒机身加独立机翼的拆分逻辑，而是全程遵循翼身融合的一体化设计原则，从机头棱线开始就做了连续的曲面过渡，避免出现直角相交的结构面，所有蒙皮接缝处的棱边都做了平行对齐处理，将雷达反射波的散射方向集中到几个非关键角度区间。机头部分采用了带上下反角的菱形截面设计，既保证了机头内部的设备安装空间，也能让正面来流顺着棱线均匀分流到机身两侧，减少大迎角飞行时的气流分离现象。座舱盖部分做了整体式的曲面成型，边缘与机身蒙皮完全齐平，没有突出的框架结构，避免在正面形成额外的雷达反射源。

机翼部分采用了切尖三角翼的布局形式，前缘后掠角、后缘前掠角都按照实际气动需求做了匹配，机翼与机身的过渡段做了平滑的翼身融合填充，让机翼与机身之间没有明显的分界，既可以提升整机的升阻比，也能减少机身与机翼连接处的雷达反射尖角。尾翼部分采用了外倾的双垂尾设计，垂尾外倾角度经过反复调整，既可以避开机身正面的雷达直射区域，也能保证大迎角飞行时垂尾处于稳定的气流场中，不会因为机翼的遮挡导致舵效下降。尾喷口部分做了二元矢量喷口的结构还原，喷口上下边缘做了锯齿化处理，同时与机身尾部的结构做了一体化融合，减少尾部的雷达反射特征，也能对喷流进行初步的降温处理，降低红外信号特征。

外形尺寸与安装边界方面，整机的长宽高比例严格按照实际战机的尺寸比例做了等比例还原，机身长度、翼展、机高的比例控制在合理区间，所有突出机体的部件，包括垂尾、平尾、座舱盖、机载天线的凸起部分，都没有超出整机的气动轮廓边界，不会在飞行过程中产生额外的阻力增量。机身内部预留了起落架舱、弹舱、设备舱的占位空间，弹舱的边界尺寸按照内置挂载的需求做了预留，保证后续做结构细化的时候，有足够的空间容纳中距弹、近距弹的挂载模型，起落架舱的位置也做了对应预留，前起落架位于座舱后方的机身轴线位置，主起落架位于机翼根部的机身两侧，收放路径上没有与周边结构产生干涉。

建模过程中对所有曲面做了连续性检查，机身主体曲面都达到了G2连续标准，不会出现曲面褶皱或者棱线错位的问题，各个活动舵面的分界处都做了0.5mm的缝隙预留，方便后续做动画演示的时候添加舵面转动的约束，不会出现舵面与机身干涉的情况。整机的重心位置做了初步的配平计算，重心位于机翼平均气动弦长的35%位置，符合静不稳定战机的重心设计要求，后续如果做飞行动力学仿真，可以直接基于该数模的质量分布特性添加参数，不需要再做额外的重心调整。针对隐身设计的细节，所有口盖的边缘都做了锯齿化处理，锯齿的角度与机翼前后缘的角度保持平行，避免出现额外的反射波方向，机身表面的传感器窗口都做了埋入式设计，与蒙皮表面齐平，没有突出的结构。
