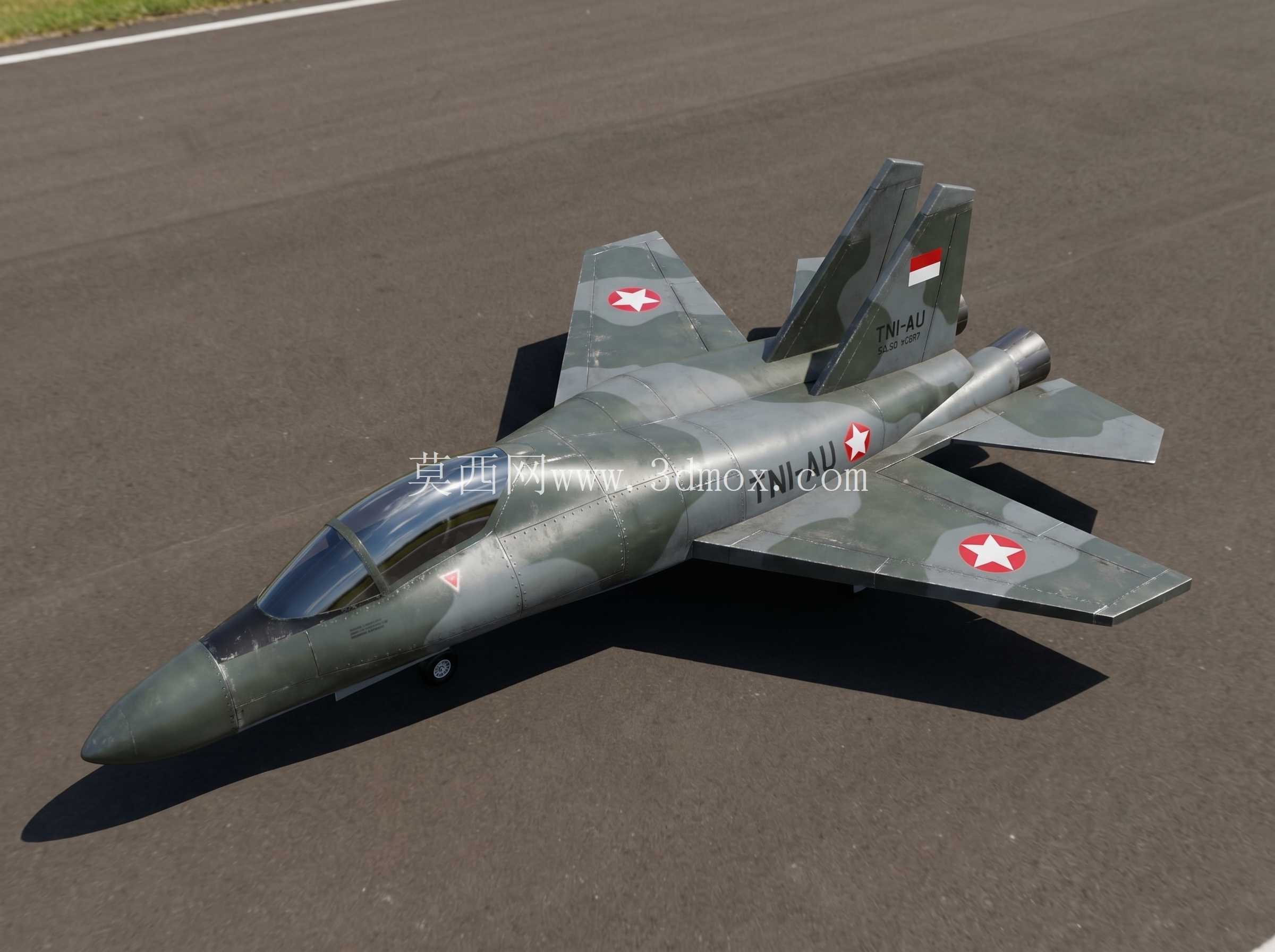

迷彩隐身双发喷气式歼击机结构设计

该款双发喷气式歼击机的三维结构设计，核心围绕制空作战与多任务突防的实际场景展开，在气动布局选型阶段，优先兼顾了高亚音速机动能力与超音速巡航的阻力控制需求，整机采用翼身融合体构型，边条翼从进气道上沿延伸至主翼前缘，可在大迎角飞行状态下拉出稳定脱体涡，提升主翼升力系数，降低垂尾的安定性负荷。机身截面遵循棱线平行的隐身设计原则，所有口盖、舱门的接缝均采用锯齿形修形，将雷达反射波集中到几个非威胁方向的窄波束内，进气道采用S型弯管设计，完全遮蔽发动机压气机叶片这一强反射源，同时在进气道内壁敷设吸波结构层，进一步压缩进气道腔体的雷达反射截面积。

动力系统匹配两台大推力涡扇发动机，尾喷口采用锯齿形调节片设计，在不损失推力效率的前提下，降低后向的雷达与红外信号特征，尾喷管周围布置有引射冷却通道，引入外涵道冷空气与高温排气混合，可将排气温度降低四成左右，缩短红外制导武器的锁定距离。起落架采用前三点式布局，前起落架为双轮结构，布置在座舱后下方的承力隔框上，转向机构集成有减摆阻尼装置，可承受着陆阶段的侧向冲击载荷；主起落架为单轮结构，收入机翼根部的主起落架舱内，舱门采用多段式铰接结构，收放作动筒的安装位置经过反复校核，避免收放过程中与机翼内部油箱、管路产生运动干涉。

座舱采用整体式圆弧风挡，无隔框的设计既可以降低正向雷达反射，也能为飞行员提供接近180度的前向视野，座舱盖表面镀有金属导电膜，可阻止雷达波进入座舱形成腔体反射，座舱内部的弹射座椅安装导轨与航电设备支架均采用模块化设计，可根据不同任务需求快速更换显控设备。垂尾采用外倾双垂尾布局，外倾角度经过气动仿真优化，可在大侧滑角状态下保持足够的方向安定性，同时避免垂尾与平尾之间产生不利的气动干扰，垂尾内部集成有通讯导航天线与电子战设备舱，舵面作动机构采用冗余设计，单套作动机构失效时仍可保证基本的操纵能力。

主翼为后掠翼设计，前缘后掠角经过多轮风洞试验修正，兼顾了跨音速阶段的阻力特性与低速起降的升力表现，机翼前缘布置有全翼展机动襟翼，后缘为独立的襟副翼结构，可根据飞行速度、迎角参数自动调整偏转角度，在起降阶段襟翼下偏可提升低速升力，缩短滑跑距离，在空战机动阶段襟副翼差动可配合垂尾完成滚转机动，提升机头指向速度。机身内部设置有多个整体式油箱，燃油管路沿机身承力梁布置，所有管路接头均采用快卸式密封结构，便于地勤人员快速检修，燃油系统配有重心自动调节装置，可根据燃油消耗速度自动调整不同油箱的输油顺序，保证飞行过程中整机重心始终处于允许范围内。

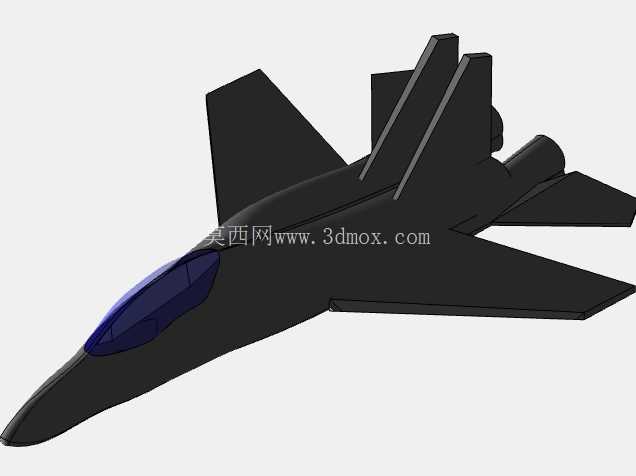

整机的结构承力框架采用钛合金与高强度铝合金复合结构，主承力框采用整体锻造后数控加工成型，减少连接螺栓数量，降低结构重量，机身蒙皮采用复合材料与金属材料混合铺层，在受载较大的进气道、机翼连接区域采用钛合金蒙皮，其余区域采用碳纤维复合材料蒙皮，在保证结构强度的前提下，将整机结构重量控制在设计指标范围内。模型的外形尺寸严格按照真实战机的比例缩放，机长、翼展、机高的比例关系完全符合气动布局要求，各部件的安装边界经过运动仿真校核，起落架收放、舵面偏转、座舱盖开启等运动部件均无干涉问题，可直接用于航空科普展示、仿真动画制作、结构教学演示等场景，也可作为隐身战机气动布局研究的参考模型，帮助设计人员理解翼身融合结构、隐身修形、操纵面布置的设计逻辑。
