Mark4七英寸无人机有效载荷释放机构

该机构为适配Mark4七英寸穿越式无人机开发的机载有效载荷释放执行部件，主要应用于中小型无人机的作业场景，涵盖应急物资定点投送、巡检作业辅助配件抛投、航测作业任务载荷切换、户外搜救信号装置投放等实际工况，解决中小型无人机在飞行状态下可靠挂载、按需释放指定载荷的功能需求，无需额外改装无人机飞控主链路，可通过独立PWM信号通道触发释放动作，适配多数开源及商用无人机飞控系统的输出逻辑。

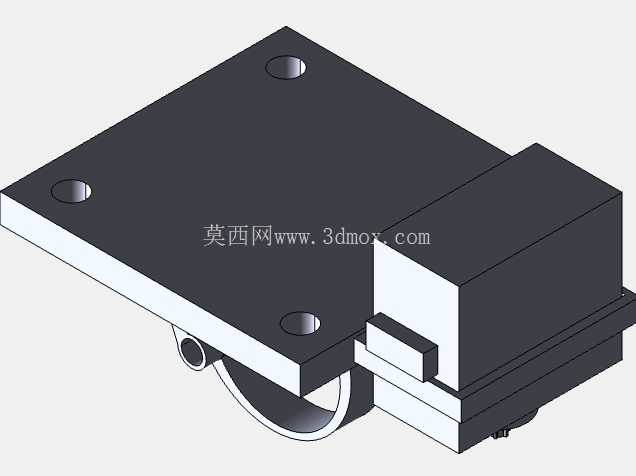

从功能实现逻辑来看，该机构采用舵机驱动锁止的结构方案，常态下锁止块通过舵机摇臂的预紧力卡入挂载位的限位槽内，可承受飞行过程中机动动作产生的冲击载荷，避免非指令性脱落；当接收到释放信号时，舵机带动锁止块转动脱离限位槽，挂载件在自身重力作用下完成脱离，释放动作响应延迟控制在0.2s以内，可保证定点投放的位置精度。结构设计上充分考虑了机载部件的重量约束，整体主体结构采用轻量化铝合金板材加工，安装基板厚度为4mm，设置四个M3规格的安装沉孔，孔位间距匹配Mark4七英寸无人机机身顶部的标准安装孔距，无需额外打孔即可完成固定，安装后整体突出机身高度不超过22mm，不会对无人机的桨叶气流产生明显干扰，也不会增加过多的正面风阻。

安装边界方面，该机构整体长宽尺寸为68mm*42mm，挂载位的挂接轴直径为6mm，可适配挂接孔直径6.2-8mm的各类载荷挂架，单机构额定挂载重量为1.5kg，可满足七英寸无人机在常规动力配置下的载荷挂载需求。结构细节上，锁止块与挂载接触的位置做了R1.5的圆角过渡，避免长期使用过程中应力集中导致的结构断裂，舵机安装位设置了0.5mm的调节间隙，可在装配时调整舵机中位，保证锁止状态下无虚位、释放状态下无卡滞。基板侧面预留了舵机走线槽，可将舵机引线沿机身碳管排布至飞控舱内，避免飞行过程中引线晃动干扰桨叶或者被气流扯断。

设计过程中重点考量了飞行工况下的可靠性，针对无人机做横滚、俯仰大机动动作时的载荷冲击，锁止结构设置了自锁角度，当锁止块处于锁止位置时，挂载件的拉力方向与舵机摇臂的转动方向呈12度自锁角，即使舵机出现短暂掉电或者信号干扰，锁止块也不会自行转动解锁，只有当舵机主动输出转动扭矩带动锁止块转过自锁角度后，才会完成释放动作，大幅降低飞行过程中误触发的概率。挂载位的挂接轴采用不锈钢材质，与铝合金基板之间通过过盈配合固定，可承受反复挂载、释放过程中的磨损，长期使用后不会出现轴体松动或者磨损过度导致的挂载间隙过大问题。

针对不同作业场景的适配性，该机构的锁止块预留了拓展安装位，可根据挂载件的挂接结构更换不同规格的锁止头，比如适配环形挂扣、柱状挂扣、片状挂耳等不同的挂载接口，无需更换整个机构主体即可适配多种载荷的挂载需求。整体结构无复杂的传动部件，日常维护仅需在转轴位置定期涂抹少量润滑脂即可，无需复杂的调校，作业前仅需通电测试一次释放动作是否顺畅即可执行任务，适合外场作业的快速准备需求。在结构建模过程中，所有安装孔位、配合间隙均按照实际加工公差做了补偿，铝合金板材零件的公差按照IT7级精度设定，3D打印的结构件公差按照0.2mm的层间误差做了适配，加工完成后可直接装配，无需二次修配。
