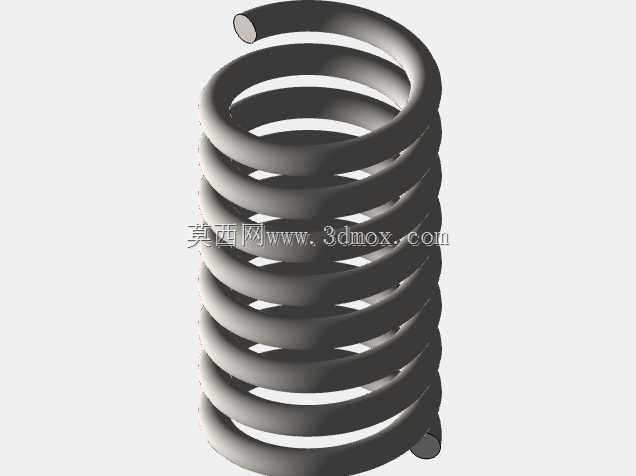

减压阀内置圆柱螺旋压缩弹簧结构

　　在流体压力调控类阀门的内部结构中，弹性蓄能元件是决定调压精度、压力响应速度与运行稳定性的核心部件之一，这款圆柱螺旋压缩弹簧正是适配减压阀调压腔的核心弹性构件，其结构设计完全围绕减压阀的压力反馈调节逻辑展开，区别于普通传动场景使用的圆柱弹簧，该弹簧的参数匹配完全服务于减压阀出口压力稳定的核心需求。

　　从实际应用场景来看，这类弹簧主要装配在减压阀的阀瓣与调压端盖之间的腔体内，当入口侧流体压力出现波动时，弹簧通过自身压缩量的变化带动阀瓣调整开度，抵消入口压力波动带来的出口压力偏移，最终实现出口侧流体压力稳定在设定区间内，广泛应用在工业给排水管网、气动控制系统、液压动力回路、民用燃气调压系统等场景的减压阀产品中，是直接决定减压阀调压偏差、压力恢复速度、启闭压差等核心性能指标的关键零件。

　　在功能特性层面，这款弹簧采用等节距圆柱螺旋结构设计，两端均做了并圈磨平处理，保证弹簧在压缩过程中两端支撑面与配合零件的接触面积均匀，不会出现偏载、卡滞的问题；弹簧的有效圈数经过匹配计算，在减压阀的额定调压范围内，弹簧的刚度曲线保持线性区间，避免出现刚度突变导致的压力调节跳变问题；弹簧的螺旋升角经过优化，在最大压缩量状态下，相邻圈之间仍保留合理的间隙，不会出现并圈碰磨的情况，同时也能避免流体介质中的微小杂质卡入簧圈缝隙导致弹簧失效。

　　从设计思路上看，这款弹簧的建模过程完全遵循机械设计中圆柱螺旋压缩弹簧的设计规范，首先根据减压阀的额定调压范围、阀瓣的有效作用面积计算出弹簧需要提供的弹力区间，再结合调压腔的安装空间确定弹簧的中径、自由高度参数，随后根据弹力要求匹配簧丝直径与有效圈数，保证弹簧的工作行程完全覆盖减压阀的阀瓣开度调节范围；建模过程中对两端的支撑圈做了贴合实际加工工艺的处理，磨平端的平面度、支撑圈与有效圈的过渡段都做了平滑处理，完全符合实际弹簧加工的工艺特征，不存在建模过程中常见的螺旋升角不统一、端面处理不符合工艺要求的问题。

　　在外形尺寸与安装边界方面，这款弹簧的外径尺寸严格匹配减压阀调压腔的内壁内径，预留了合理的安装间隙，避免弹簧在压缩伸缩过程中与腔体内壁发生摩擦剐蹭，导致弹簧磨损卡滞；弹簧的内径尺寸则避开了调压腔内的导向柱外径，保证弹簧可以沿着导向柱顺畅伸缩，不会出现径向窜动；弹簧的自由高度匹配调压端盖拧紧后的初始压缩量，保证在减压阀的最低设定压力下，弹簧仍能提供足够的预紧力，让阀瓣保持初始密封状态，而在最高设定压力下，弹簧的压缩量仍在许用压缩行程范围内，不会出现塑性变形导致弹力衰减。

　　在实际的阀门装配与选型过程中，这类弹簧的参数匹配需要和减压阀的密封结构、阀瓣行程、流体介质特性做协同适配，比如针对洁净水、压缩空气这类无腐蚀的介质，弹簧的表面处理可以采用常规的氧化处理，而针对燃气、有弱腐蚀性的工业流体，则需要匹配对应的防腐镀层，但弹簧本身的结构参数、刚度特性是决定减压阀基础调压性能的核心，这款三维模型完整还原了弹簧的实际结构特征，包括簧丝直径、螺旋升角、有效圈数、两端支撑圈的磨平处理细节，能够直接用于减压阀的整体装配干涉检查、运动仿真验证、弹簧刚度有限元分析等设计环节，帮助结构设计人员在产品开发阶段快速完成弹性元件的匹配验证，减少实物打样的迭代次数。

　　不同于通用标准件库中参数泛用的弹簧模型，这款弹簧的结构完全针对减压阀的调压场景做了参数适配，其刚度特性、行程范围、安装尺寸都围绕减压阀的实际工作需求设计，在装配过程中不需要额外做参数调整即可适配对应通径、对应调压范围的减压阀结构，能够有效提升阀门产品开发过程中的建模效率，也能为后续的弹簧选型、工艺加工提供准确的三维参照。
