参数化点支撑双层木地板结构设计

　　在多层木结构建筑的设计落地环节，楼板系统的选型直接影响结构自重、跨度适配性以及后续BIM协同的效率，这套点支撑参数化木地板结构正是针对这类场景开发的模块化构件。不同于传统满铺龙骨的楼板构造，该系统采用离散点式支撑作为传力路径，竖向荷载通过板件加强筋传递至支撑立柱，再向下传导至主体结构，这种布置方式大幅减少了龙骨材料的用量，同时能适配更大的柱网跨度，在办公类多层木构、模块化集成建筑中能有效降低结构自重，减少基础荷载投入。

　　从设计逻辑上看，整套构件采用全参数化驱动逻辑，建模阶段就将板件厚度、支撑点排布间距、板片分段数量、跨距范围这些核心变量纳入可调参数集，结构工程师在方案阶段不需要重新绘制几何轮廓，只需要在参数面板调整对应数值，就能快速生成适配当前项目柱网的楼板模型，不需要反复重构几何拓扑，能大幅压缩方案阶段的结构调整周期。支撑立柱与板件的连接位置做了局部加厚的节点处理，板件表面的加强筋从每个支撑点向板件边缘放射布置，这种筋位设计既可以在不增加整板厚度的前提下提升板件抗弯刚度，避免大跨度下板件出现挠度过大的问题，同时筋位的走向也和传力路径完全匹配，能让竖向荷载更顺畅地传递到支撑点，减少板件内部的应力集中。在BIM协同场景下，这套构件的几何做了轻量化处理，不会因为参数调整生成过多冗余面，在整楼模型整合时不会造成文件卡顿，同时预留了和智能决策支持系统的数据接口，可以直接对接结构计算、声学性能、全生命周期碳排放、制造成本的外部数据链路，不需要在模型中嵌入大量非几何信息就能完成多专业的数据同步，适配概念设计阶段的快速方案比选、多专业协调模型搭建以及数字孪生底座的构件映射需求。

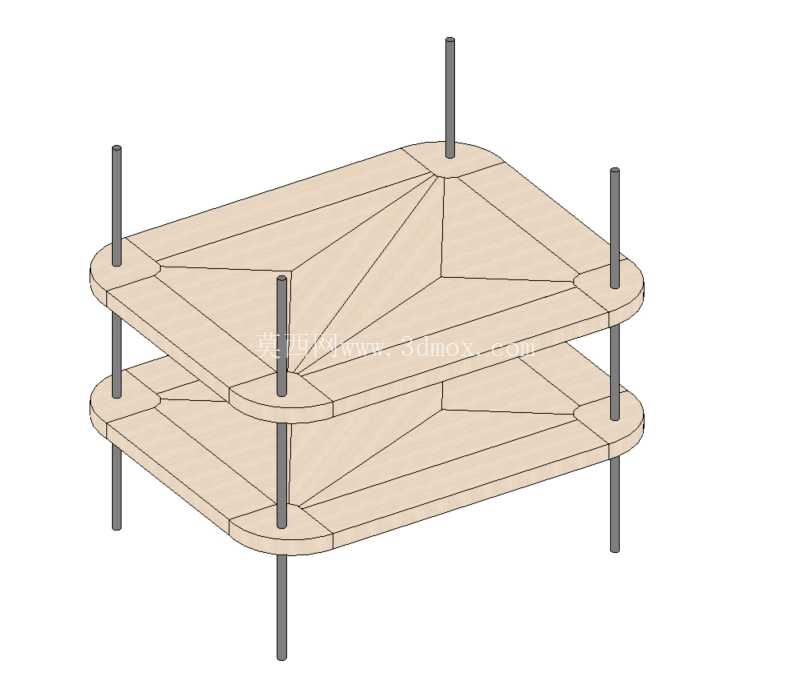

　　安装边界上，支撑立柱采用等直径圆杆构件，上下层板件的支撑孔位完全同轴，安装时只需要将立柱穿入上下板的预留定位孔即可完成层间定位，不需要额外的角码或者连接件做临时固定，板件的边角做了切角处理，既可以避免安装过程中边角磕碰破损，也能在多块板拼接时预留出伸缩缝间隙，适配木材温湿度变化产生的胀缩变形。板件的平面轮廓为带切角的矩形，可根据项目实际的柱网尺寸调整长宽参数，支撑点的数量也可以随跨距变化增减，小跨度场景下可采用四支撑点的基础构型，大跨度场景下可增加中间支撑点，调整过程中筋位会自动跟随支撑点位置重新排布，不需要手动调整加强筋的走向。

　　在实际项目应用中，这套系统既可以作为多层木构建筑的结构楼板基层，也可以作为装配式内装的架空地板模块使用，点支撑的架空层可以预留走线空间，方便机电管线的排布，不需要在板件上额外开槽打洞，避免对板件结构强度造成损伤。参数化的设计逻辑也让构件能适配非规则的柱网布局，当项目存在斜向柱网或者不等跨柱距时，只需要调整对应支撑点的坐标参数，就能生成匹配的板件构型，不需要单独定制非标构件，能大幅减少非标构件的开模与制造成本。从建模精度上看，构件的几何细节完全匹配实际加工的工艺要求，板件的厚度、加强筋的凸起高度、支撑孔的配合公差都按照实际木构件的加工精度设置，导出的模型可以直接用于加工下料的尺寸参考，不需要二次深化调整几何尺寸。
