V2C Trydan智能电动汽车充电桩三维模型

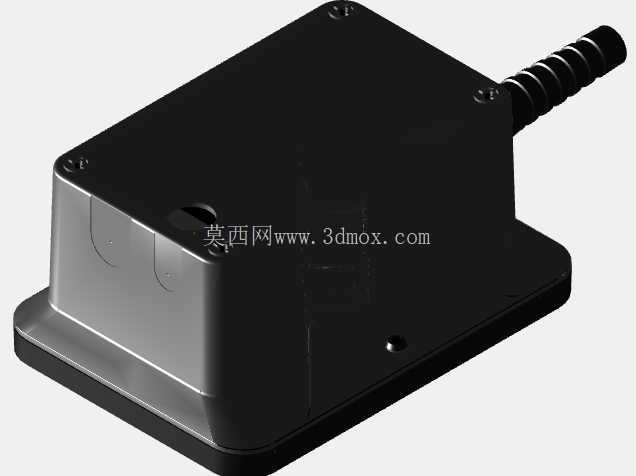

这款V2C Trydan电动汽车充电设备的三维建模，完全围绕实际商用与民用充电场景的落地需求搭建，从结构设计阶段就兼顾了户外壁挂、立柱安装、室内车库固定等多场景的适配性。建模过程中首先还原了设备的压铸壳体结构，主体外壳采用铝合金压铸成型的设计思路，下半部分为带安装孔位的法兰式底座，底座上预留的四个沉头安装孔可直接适配膨胀螺栓固定于混凝土墙面、金属立柱或者预制安装背板上，安装边界预留了足够的接线操作空间，侧面出线口采用带波纹防护套的线缆密封结构，既可以避免线缆弯折疲劳破损，也能满足户外场景下的IP防护等级要求，防止雨水、灰尘从线缆衔接处进入设备内部。

从功能特性层面看，模型还原了设备紧凑化的内部布局逻辑，上半部分的密封腔体内预留了充电控制模块、通讯模块、电能计量模块的安装位，腔体边缘的止口结构可配合密封胶条实现腔体密封，顶部预留的状态指示灯开孔位置刚好对应内部PCB板的灯珠安装位，无需额外加装导光件即可实现充电状态的可视化展示。设备侧面的线缆出线方向做了向下倾斜的角度设计，避免线缆长期受重力拉扯导致接线端子松动，同时出线口的防护套采用多段波纹结构，可支持大角度弯折调整，适配不同安装场景下的线缆走向需求，不管是下进线、侧进线还是背部隐藏进线，都能通过调整防护套角度满足布线要求。

在实际应用场景中，这款充电设备可适配住宅私人车位、商业综合体停车场、园区公共充电区、高速公路服务区充电站等多种场景，建模时还原的真实比例几何形状，可直接用于充电场站的三维布局规划、安装施工模拟、BIM项目集成，在建筑信息模型中可直接导入该模型完成充电设施的点位排布，提前校验安装位置与周边管线、车位、消防设施的间距是否符合规范要求，避免现场施工时出现位置冲突。模型的几何细节包含了壳体的分型线、安装孔的倒角、螺丝孔的沉头深度、接口的配合公差等结构要素，结构工程师可直接参考该模型完成安装支架的适配设计、防护外壳的改型优化，也可用于压铸模具的前期开模分析，验证壳体的壁厚均匀性、拔模角度是否符合压铸工艺要求，减少后续开模试错成本。

从安装边界来看，模型还原的设备整体外轮廓尺寸适配常规墙面安装的预留空间要求，底座的安装孔位间距符合通用充电设备的安装规范，可直接适配市面上多数通用充电桩安装背板，无需重新打孔即可完成替换安装。设备外壳的边角做了R角钝化处理，既可以避免安装过程中划伤施工人员，也能减少户外使用时的应力集中，提升壳体的抗冲击性能，表面的哑光处理结构也在模型中做了细节还原，可用于后续的渲染效果图制作、产品宣传素材输出。建模时还考虑了设备的散热需求，壳体侧面的隐蔽式散热筋结构在不破坏整体外观完整性的前提下，增大了壳体与空气的接触面积，可保证内部功率模块长时间工作时的热量及时散出，避免高温导致的元器件寿命衰减，这部分结构的细节还原也能帮助热仿真工程师直接导入模型进行热流分析，验证散热结构设计的合理性。
