Rayok庄园实景三维扫描地形地貌模型

在文旅场景规划、古建遗址保护、户外场地改造这类项目里，实景三维扫描模型的作用一直被很多结构设计从业者低估，很多人做场地类方案时还停留在靠卫星图拉等高线、现场拍照片估尺寸的阶段，最后落地时经常出现管线走向和实际地形冲突、景观构筑物放坡角度不对、步道台阶高差和现场不符的问题，这类问题在有历史遗存的庄园类场地里尤其突出，这类场地往往经过多年自然演化，植被、地形、遗存构筑物的边界没有规整的设计图纸，传统测绘方式很难在短时间内拿到完整的三维数据。

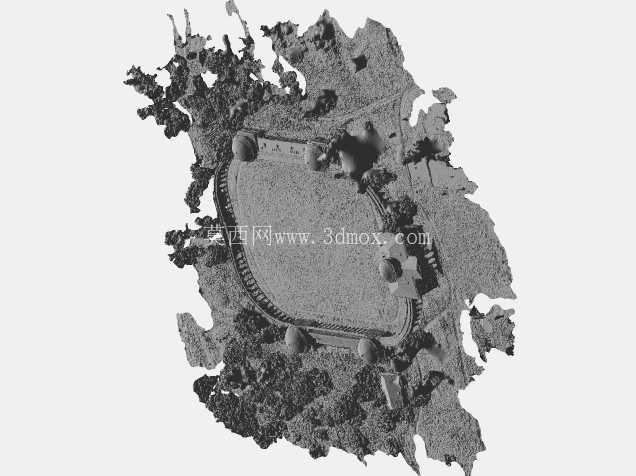

这次的扫描模型完整覆盖了庄园核心区域的地形起伏、植被分布、遗存构筑物的实际边界，从扫描点云的还原度来看，采集时的点云密度足够支撑1:200比例的方案设计需求，地形表面的凹凸细节、乔木的大致冠幅边界、遗存硬质场地的边缘破损情况都有完整呈现，不需要设计人员再到现场反复核对高差。做这类场地的改造方案时，首先可以用这个模型直接提取场地的等高线数据，比传统人工测绘的效率高很多，尤其是植被覆盖区域的微地形变化，人工测绘很容易漏测，而三维扫描可以穿透部分疏林区域拿到地表的实际高程，做排水坡度设计时能直接在模型上模拟雨水流向，避免后期场地积水。

从模型的实际使用场景来看，做文旅项目的动线规划时，可以直接在模型上标注游线的走向，核对每个观景点的视线通廊是否被植被或者构筑物遮挡，不需要反复跑现场拍全景图拼接；做遗址保护类的方案时，模型可以作为现状基底，把后续要加的防护设施、展示构筑物直接装配到模型里，核对安装边界是否会破坏现有遗存，比如防护栏杆的立柱点位，直接在模型上测量就能知道点位下方是否有地下遗存的风险区域，避免施工时破坏文物层。

很多人拿到扫描模型第一反应是面数太高不好用，其实在实际工程应用里，可以根据不同的设计阶段做不同精度的减面处理：做方案汇报阶段用减面后的低模搭配纹理贴图，能流畅运行在普通配置的设计电脑上，做节点深化时再调用局部高精度的点云数据核对尺寸。这个模型里的硬质场地部分，扫描时已经把现存的铺装破损、台阶高差都还原出来了，做场地修复设计时，可以直接统计破损区域的面积，估算修复工程量，比传统现场拉尺测量的误差小很多，尤其是不规则形状的硬质场地，人工测量很难算准实际面积。

从设计思路上来说，这类实景扫描模型本质上是给设计人员提供了一个1:1的虚拟现场，不管是做景观构筑物的结构基础设计，还是做场地的管线综合排布，都可以先在虚拟现场里做预装配，提前发现碰撞问题。比如要在庄园里加一个景观廊架，直接把廊架的三维模型导入到扫描模型里，就能核对廊架的基础是否落在坚实的硬质场地上，还是需要在坡地上做加固处理，廊架的高度是否会和周边的乔木枝桠冲突，这些问题如果等施工时才发现，返工成本会非常高。

另外在做场地的竖向设计时，这个模型的高程数据可以直接导入到Civil 3D这类软件里生成地形曲面，做土方平衡计算时的精度比人工测绘的地形高很多，尤其是这种自然演化的坡地，人工测绘的等高线往往是平滑处理过的，实际施工时土方量的误差经常会超过20%，用扫描模型生成的地形曲面做计算，误差可以控制在5%以内，对于项目成本控制有很大的帮助。还有做无障碍设计的时候，可以直接在模型上模拟轮椅通行的坡度，核对现有步道的高差是否需要加设坡道，不需要到现场一段一段测量坡度，节省大量的外业时间。

需要注意的是，这类扫描模型在使用时要核对坐标系统，和项目的施工坐标做配准，避免模型和实际现场出现坐标偏移，尤其是涉及到管线对接的部分，一定要用现场的控制点做坐标校正，不能直接拿扫描模型的原始坐标做施工定位。另外模型里的植被部分是扫描时的瞬时状态，做设计时要考虑植物的生长周期，预留足够的生长空间，不能完全按照扫描时的植被边界做构筑物的定位。
