创客制造实验室空间布局与设备配置三维设计

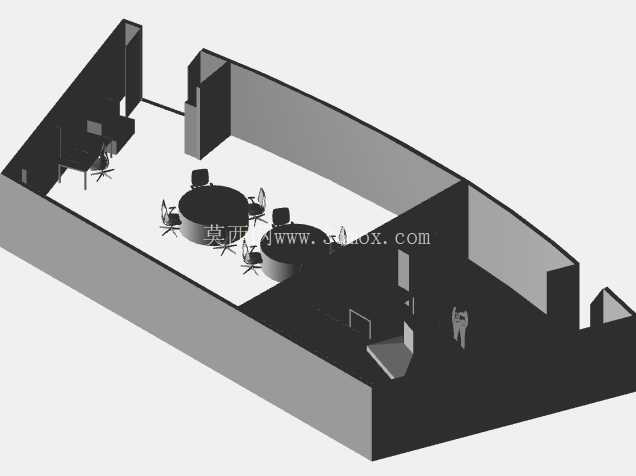

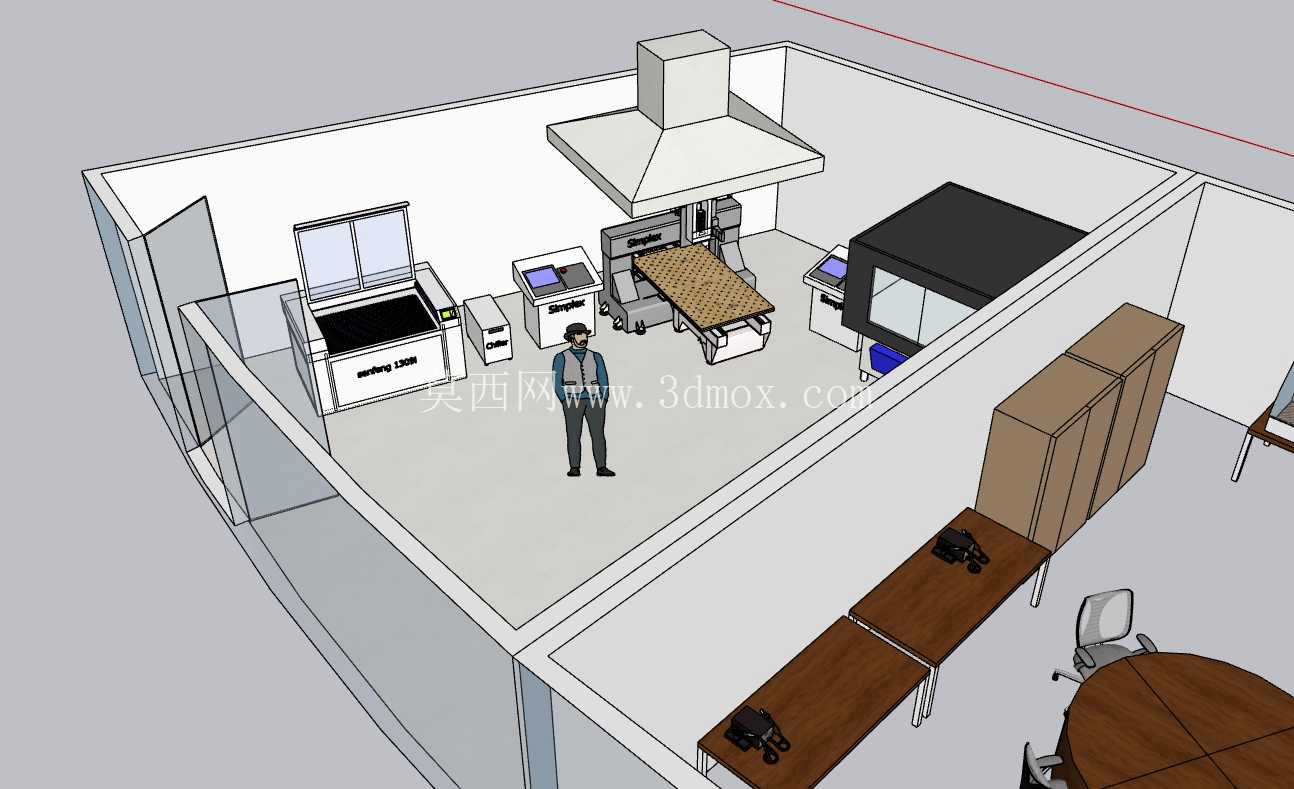

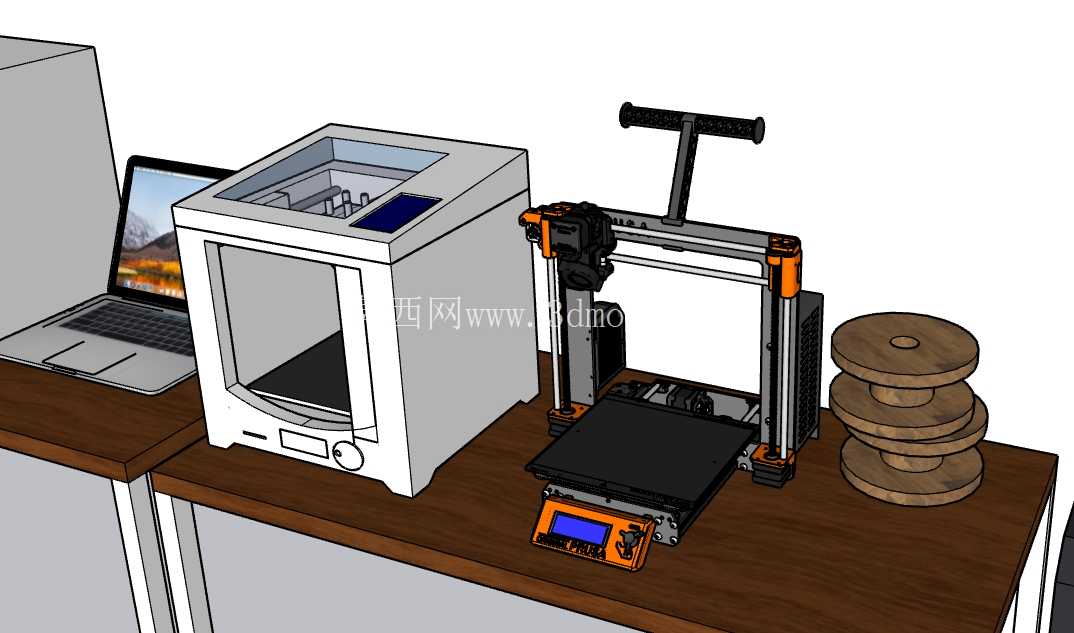

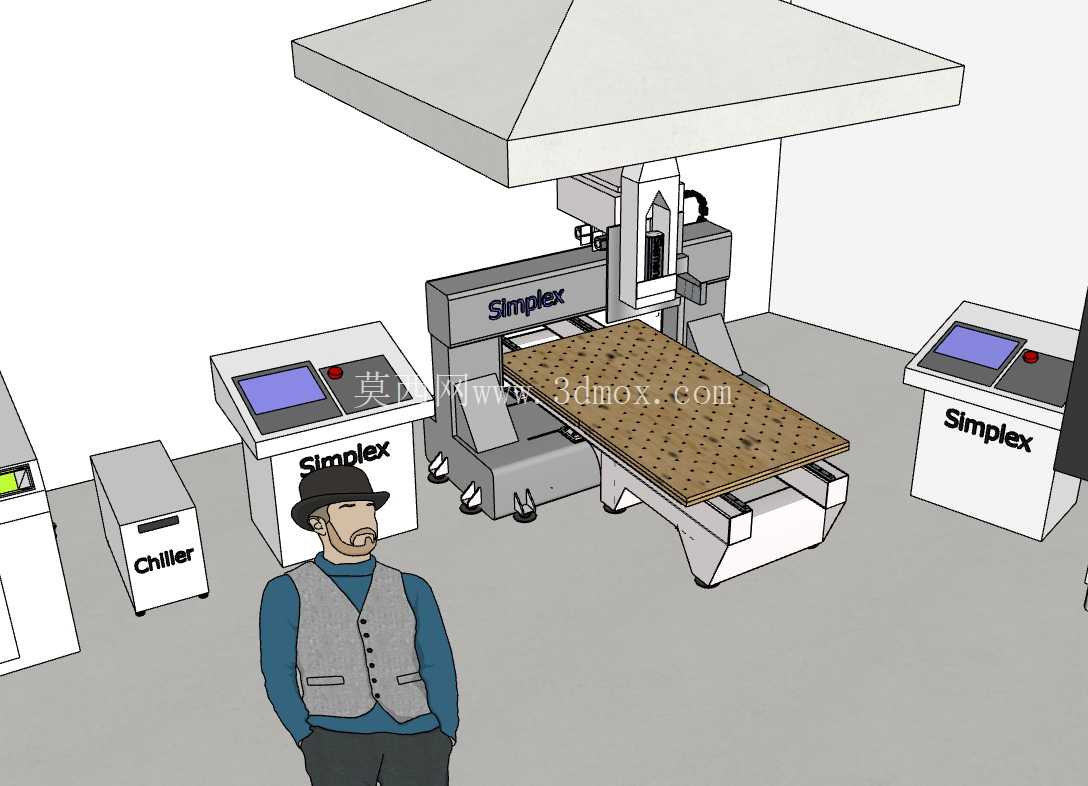

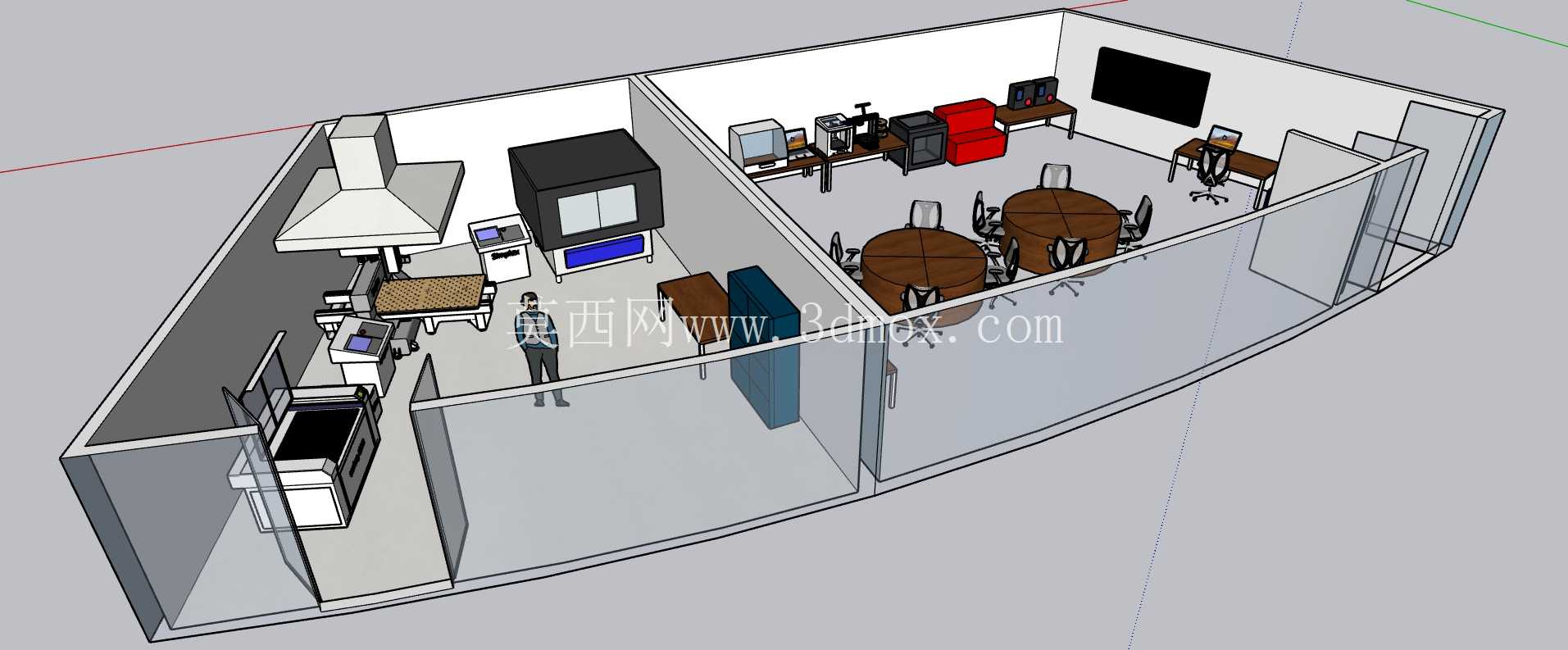

　　这套三维设计完整还原了小型制造实验室的空间排布逻辑，从实际使用需求出发完成了功能区的划分与设备点位的落位。整个空间采用玻璃隔断做功能区分隔，既保证了不同作业区域的独立性，又不会遮挡视线，方便实验过程中的人员沟通与安全观察，隔断的安装边界贴合建筑原有弧形墙面走向，没有生硬的直角裁切，最大化利用了不规则空间的可用面积。加工操作区设置在空间内侧靠近排风点位的位置，台面上依次排布了台钻、小型铣床、3D打印设备等桌面级加工装备，设备之间预留了足够的操作间隙，单台设备周边的操作空间不小于800mm，满足单人操作时的肢体活动范围，也方便小型工件的周转传递；区域上方设置了集气罩，对应加工过程中产生的粉尘、废气排出需求，集气罩的安装高度距离操作台面1.8m，既不会碰头影响操作，又能保证废气收集效率。

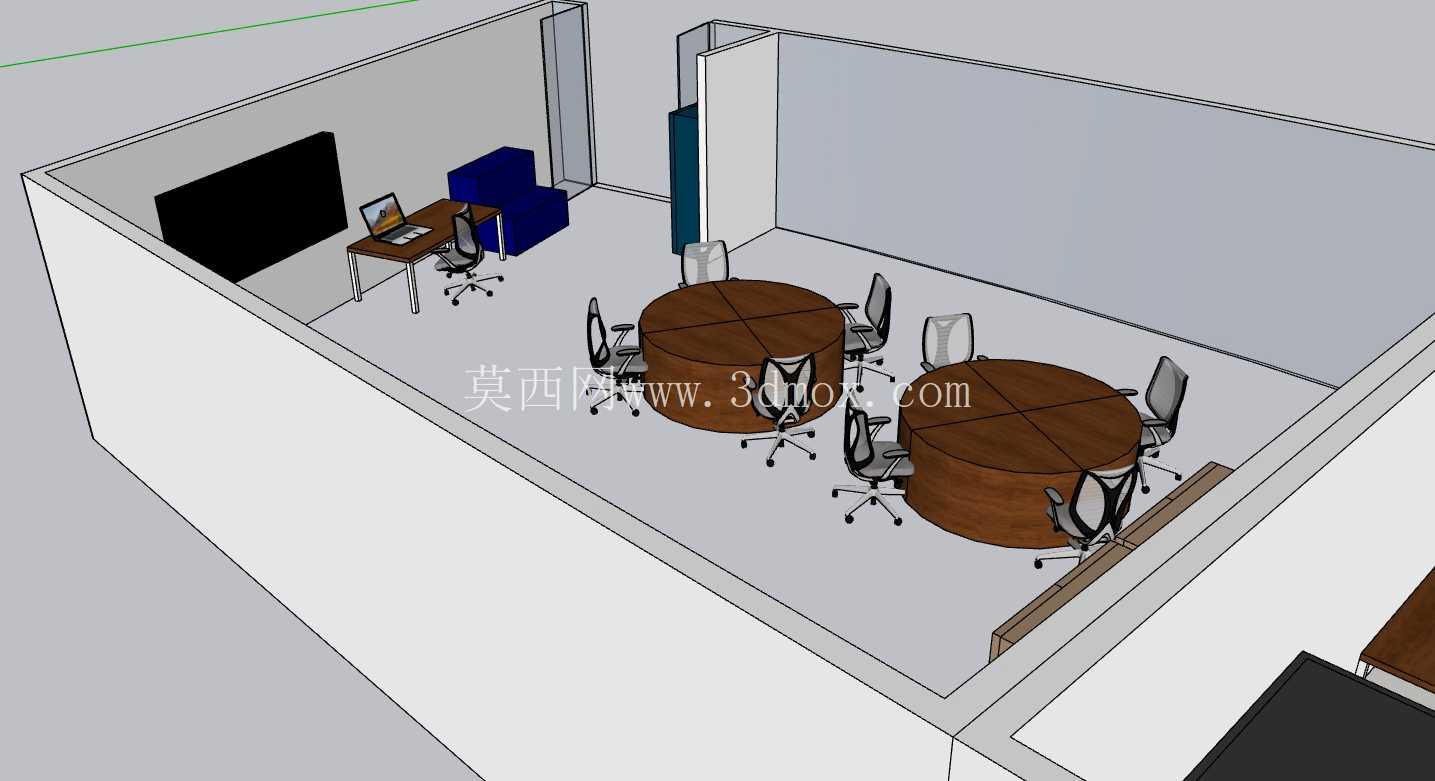

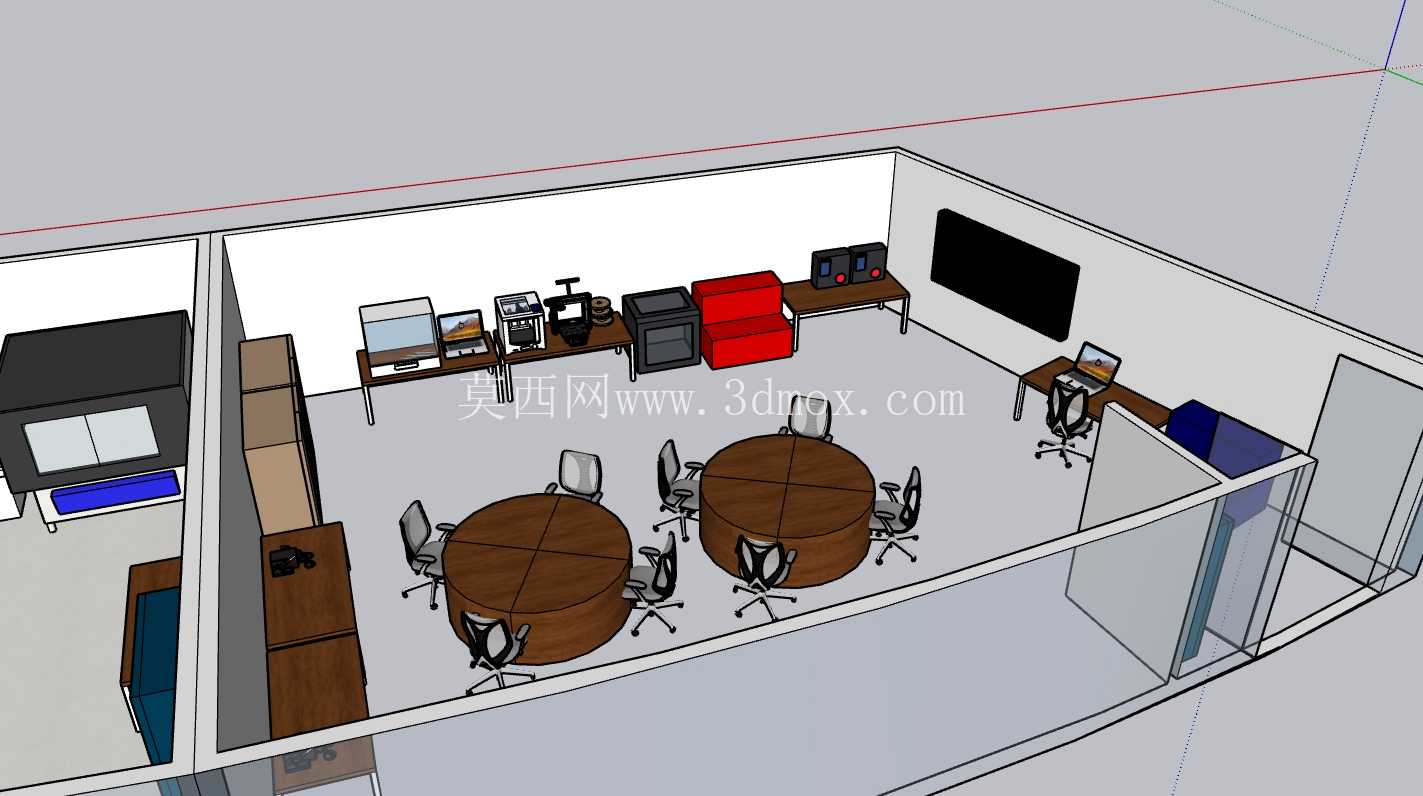

　　紧邻加工区的位置设置了物料暂存台与工具柜，工具柜采用分层设计，可分类存放量具、刀具、工装夹具等常用工具，物料暂存台的高度与加工设备台面齐平，减少工件搬运时的抬升高度，降低作业疲劳度。空间另一侧的研讨交流区设置了圆形会议桌与配套座椅，可同时容纳6-8人开展方案讨论、项目复盘等活动，会议桌周边预留了1.2m的通行宽度，满足人员进出与资料传递的需求；交流区墙面挂载了显示屏，可直接连接设备输出建模文件、加工参数、测试数据等内容，方便团队同步信息。靠近入口的位置设置了独立办公工位，每个工位配置了工作台与办公座椅，工位之间预留了走线空间，可布置电脑、测试仪器等设备的供电与数据线路，工位侧边设置了小型文件柜，可存放项目文档、实验记录等资料。

　　整个空间的人行主通道宽度设置为1.5m，满足人员双向通行以及小型手推车转运物料的需求，通道走向避开了设备操作区的开门范围与作业半径，不会出现通行与操作的动线交叉。所有设备的摆放都考虑了维护空间需求，设备后侧与墙面预留了300-500mm的间隙，方便设备检修、线路整理与散热。玻璃隔断上的门采用外开设计，紧急情况下可快速推开疏散，门的宽度设置为900mm，满足小型设备进出与人员快速通行的要求。地面没有设置高差，所有区域处于同一水平面，方便小推车通行以及设备移位调整。

　　从建模细节来看，每个功能区的设备比例都按照实际工业产品的尺寸等比例还原，没有出现尺寸失真的问题，比如桌面级加工设备的长宽高、办公工位的台面高度、座椅的坐高都符合人体工程学要求与行业通用尺寸规范，可直接作为小型制造实验室、校园创客空间、企业创新工坊的布局设计参考，也可用于空间规划阶段的方案展示、动线模拟，提前排查布局中存在的通行干涉、操作空间不足、设备点位不合理等问题，减少实际装修与设备进场后的调整成本。
