分布式屋面光伏支架组件成套结构设计

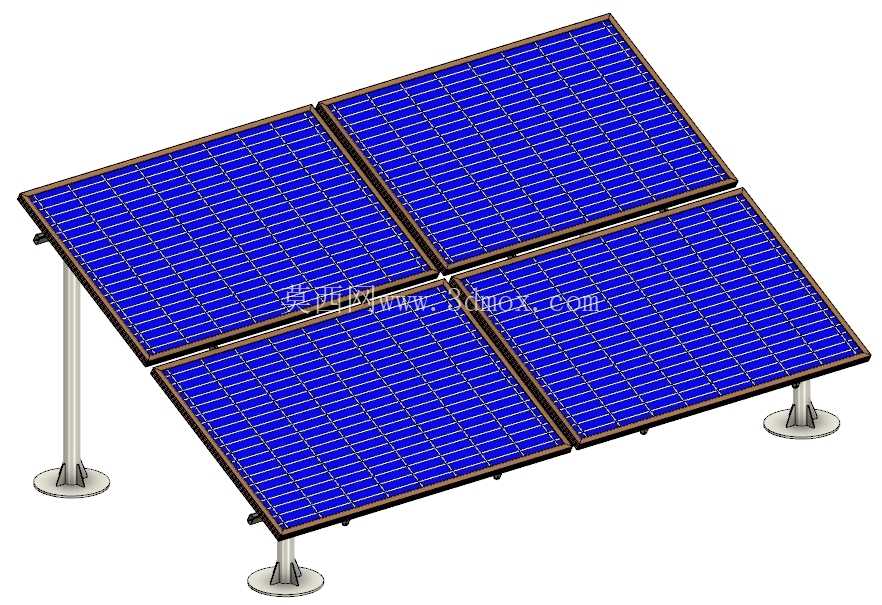

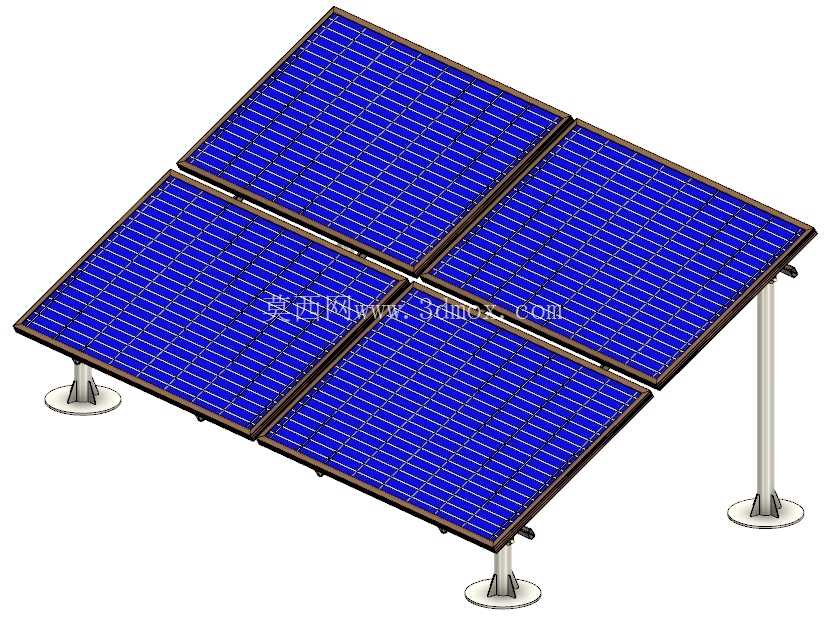

　　这套分布式屋面光伏支撑结构，主要适配民用自建房、工业厂房屋顶的分布式光伏发电场景，也可用于地面小型离网光伏电站的阵列搭建，核心作用是为晶硅光伏组件提供稳定的安装载体，保证组件在户外长期受风载、雪载、温度交变作用下保持固定倾角与结构强度，最大化接收太阳辐照提升发电效率。整套结构采用四片组件阵列排布的布局，单块组件对应常规60片或72片晶硅光伏板的安装尺寸，组件边框采用铝合金挤压型材卡槽设计，无需额外打孔即可通过压块完成组件固定，避免边框钻孔带来的防腐层破坏与应力集中问题。

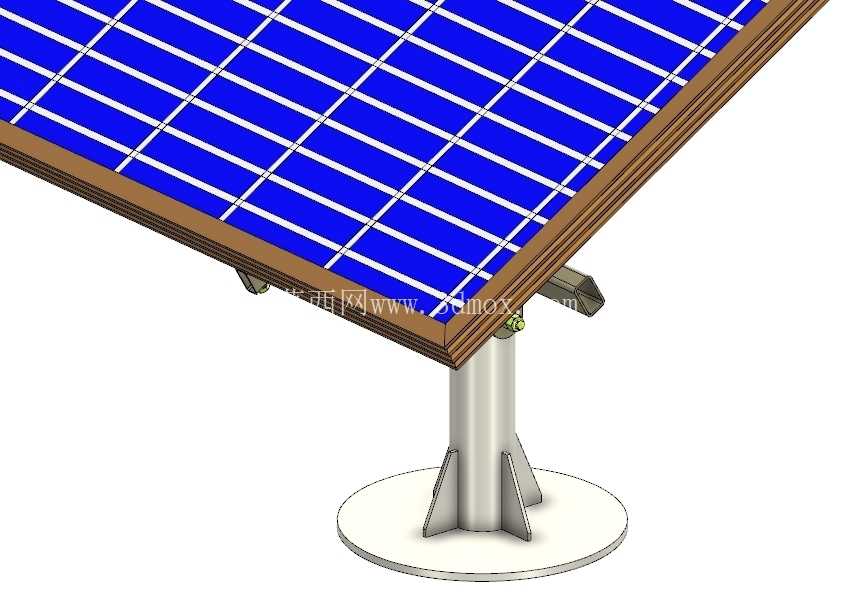

　　支撑立柱采用圆形金属管材，底部配置圆形法兰安装底座，底座上预留均匀分布的螺栓安装孔，可直接通过膨胀螺栓固定在混凝土屋面基座上，也可适配彩钢瓦屋面的夹具安装方式，立柱与横梁之间采用可调角度的铰接连接结构，可根据项目所在地纬度调整组件倾角，调整范围覆盖15度到45度区间，适配国内大部分地区的最佳发电倾角需求。设计过程中优先考虑了户外长期使用的防腐需求，所有金属结构件表面均做了阳极氧化或热镀锌处理，连接螺栓采用不锈钢材质，避免不同金属接触产生的电化学腐蚀问题，结构受力计算时按照沿海地区12级风载、北方地区20cm积雪载荷做了强度校核，保证25年使用周期内结构不会出现塑性变形或连接失效。

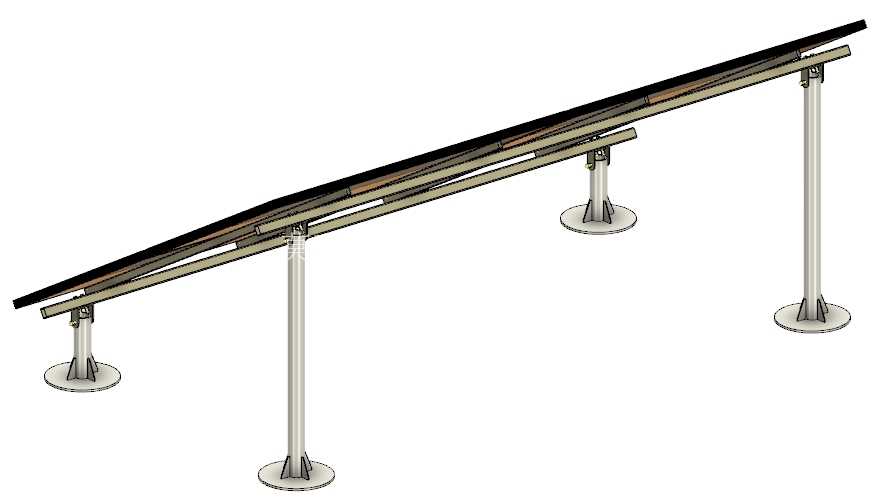

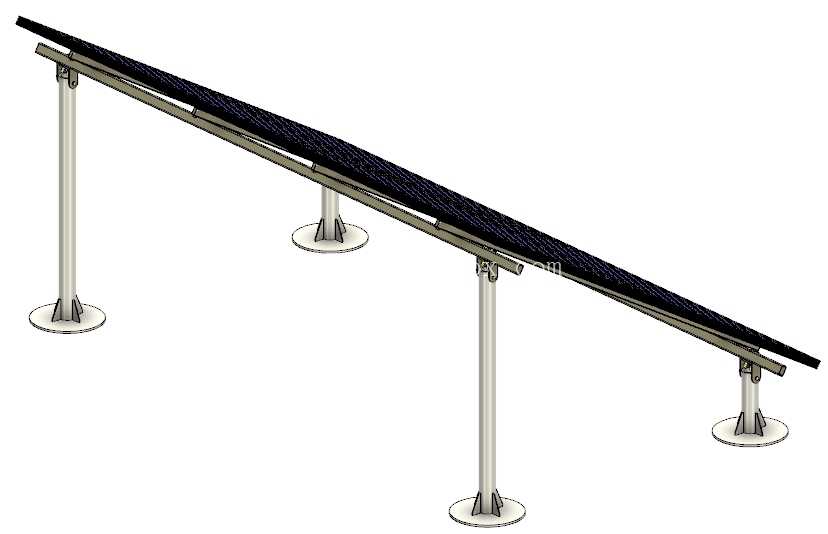

　　阵列排布时组件之间预留了20mm的安装间隙，既可以避免温度升高组件膨胀产生的挤压变形，也能给后期组件清洁、线缆敷设留出操作空间，组件背面的走线空间预留了足够的线缆弯曲半径，可适配MC4接头的插接操作与线缆固定卡扣的安装。支撑结构的三个立柱呈三角形分布，相比单立柱或双立柱结构拥有更好的抗倾覆能力，立柱底部的法兰盘直径做了加大处理，可分散屋面的局部压强，避免长期载荷作用下屋面防水层被压损，整套结构的安装边界控制在2.5米见方的区域内，总高度不超过1.8米，不会超出屋面常规的高度限制，也不会对周边建筑的采光产生过度遮挡。

　　组件边框的卡槽深度设计为15mm，可适配厚度30mm到40mm的常规晶硅组件，压块采用通用型中压块与边压块结构，无需开模定制特殊配件，后期运维更换组件时可直接采购市场通用配件完成替换。横梁采用C型冷弯型材，截面惯性矩经过优化，在保证结构强度的前提下尽可能降低型材用量，控制整体结构的自重，整套支架的单位面积承重控制在15kg每平方米以内，不会给屋面带来额外的承重负担。倾角调节位置采用齿形啮合的锁紧结构，相比普通螺栓抱紧结构拥有更好的防松效果，长期受风振影响不会出现倾角偏移问题，所有连接位置均配置了防松垫圈与双螺母锁紧结构，避免户外长期振动导致的螺栓松动。线缆敷设路径沿着横梁内侧布置，通过塑料线卡固定，避免线缆直接暴露在阳光下老化，组件背面的接线盒位置预留了足够的散热空间，保证接线盒工作时的热量可以及时散出，不会出现过热烧毁的问题。
