星型伞状户外光伏供电装置结构设计

这款星型伞状光伏装置的设计初衷，是填补户外公共区域分布式光伏供电的场景空白，区别于常规平铺式光伏板阵列，它将发电功能与景观遮阳属性结合，可直接部署在城市公园休憩区、景区步行道节点、商业广场露天休闲区、校园户外交流区等场景，既可以为周边低功耗公共设施供电，也能为过往行人提供遮阳避雨的停留空间。

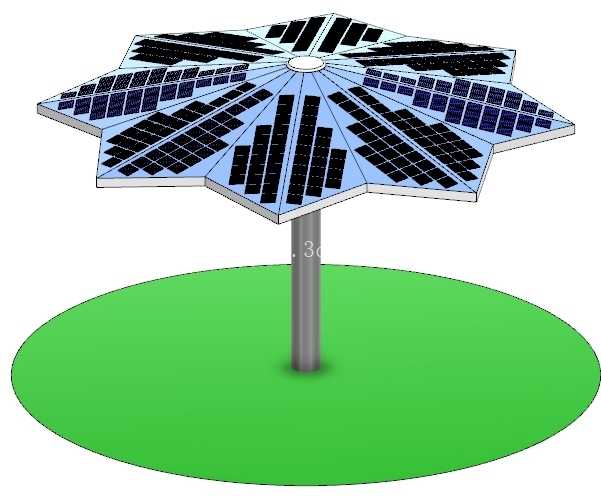

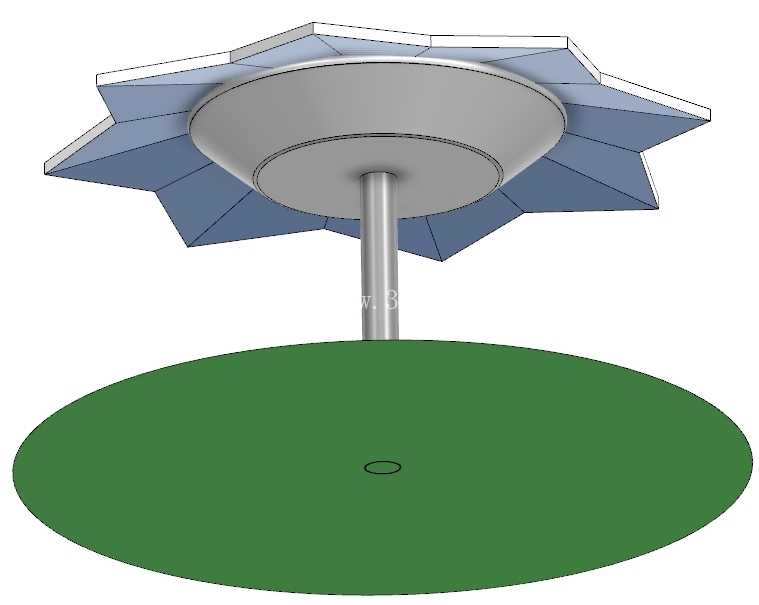

从结构设计逻辑来看，整体采用中心单立柱支撑方案，立柱底部设置圆形安装基座，基座直径根据部署区域的风荷载等级调整，常规沿海强风区域基座直径不小于2.4米，内陆常规风况区域基座直径可控制在1.8-2.2米区间，基座通过预埋地脚螺栓与地面硬化层固定，安装时需保证立柱垂直度偏差不超过1/1000，避免上部伞状结构长期受偏心荷载出现结构疲劳。上部的光伏板支撑框架采用放射状星型布局，整体展开后外轮廓为多角星形态，单组光伏板单元沿放射方向排布，相邻单元之间预留3-5mm的装配间隙，抵消温度变化带来的型材热胀冷缩形变，框架边缘做圆弧包边处理，避免户外安装维护时出现尖锐边角磕碰风险。

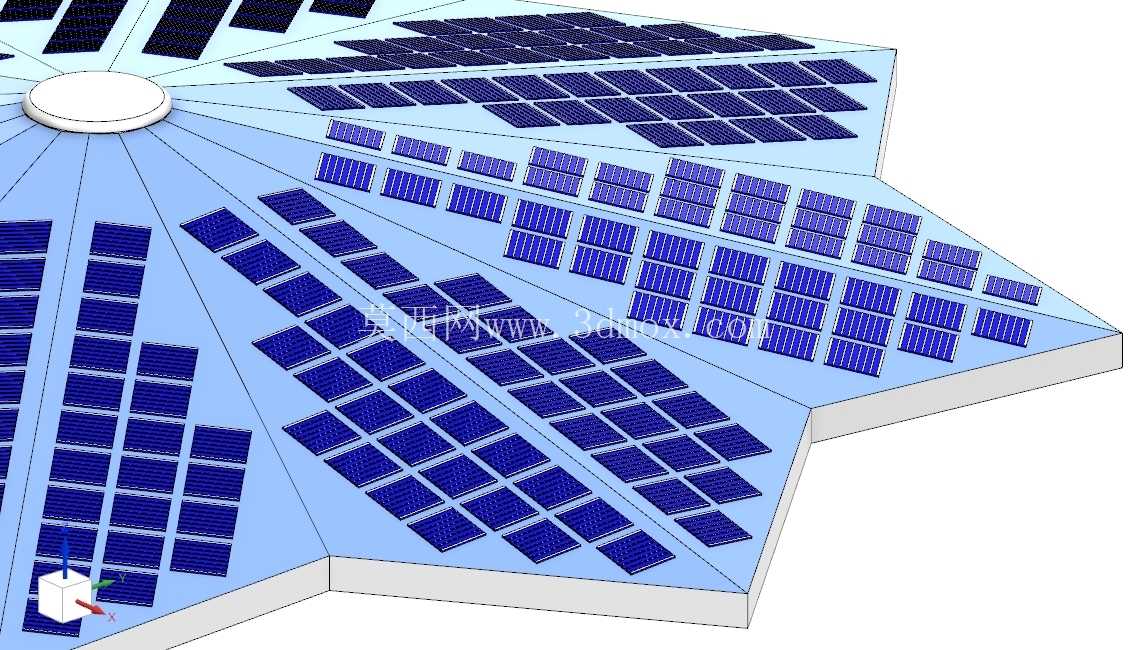

功能层面，上部铺设的光伏组件采用隐框封装方案，降低整体结构重量，单块组件的接线端沿放射框架的内置线槽汇聚到立柱内部的走线腔，直接连通立柱下部内置的控制器与储能模块，无需额外布设外露线缆，减少户外环境下的线缆老化、人为破坏风险。装置的有效遮阳覆盖范围与上部星型结构的展开直径直接相关，常规3.6米展开直径的型号，可覆盖下方6-8个休闲座椅的摆放区域，满足小型户外休憩点的遮阳需求，同时光伏组件的透光率控制在15%左右，既保证发电效率，也避免下方区域光线过暗影响使用体验。

设计过程中重点考量了户外工况的适配性，支撑框架采用铝合金挤压型材拼接，相比钢制框架重量降低40%以上，表面做阳极氧化处理，可耐受长期户外紫外线照射、雨水腐蚀，设计使用寿命不低于25年。立柱采用圆形无缝钢管材质，壁厚不小于4mm，内部走线腔做密封处理，防护等级达到IP65，可应对暴雨、扬尘等恶劣天气。光伏板的安装倾角设置为12度，这个角度既兼顾了大部分中纬度地区的年平均发电效率，也能让落在板面的雨水自然顺着倾斜方向流向边缘排出，减少板面积灰积水，降低日常清洁维护的频次。

安装边界方面，装置部署时需要保证周边无高大乔木、高层建筑的持续遮挡，单台装置的横向安装间距不小于4米，避免相邻装置之间互相遮挡光伏板面影响发电效率。基础施工时需在基座下方预设排水层，避免雨季积水长期浸泡基座导致地脚螺栓锈蚀。上部结构的总重量控制在280kg以内，常规硬化地面均可满足承重要求，无需额外做特殊的地基加固处理，适合快速批量部署。

从实际使用场景的适配性来看，这款装置的发电输出端预留了标准USB接口与低压直流输出端口，可直接为周边的景观照明、环境监测传感器、公共广播设备供电，也能为行人的移动电子设备提供应急充电接口，无需外接市电即可实现离网运行，尤其适合电网铺设成本较高的郊野景区、临时活动场地使用。结构设计时还预留了后期加装配件的接口，可在立柱中部加装LED照明模组、信息显示屏，也可在伞状结构边缘加装雨水收集槽，将雨水导流后用于周边绿植灌溉，进一步拓展装置的复合功能。
